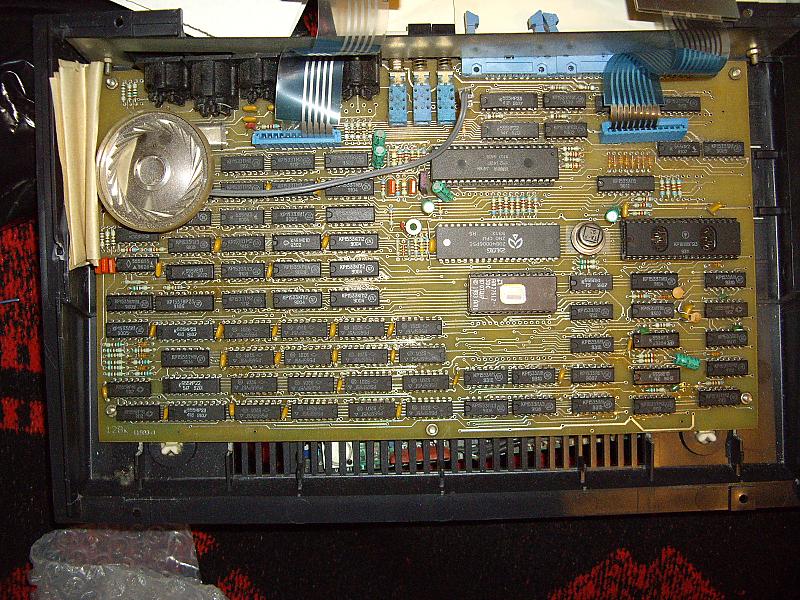

Достался вот такой Спекк - на схеме что шла к нему написано- Pentagon-128k 1993г
Turbo Dos
Если это Пент -то какой????Это не самопал- пайка заводская.По словам бывшего хозяина -это музейный экземпляр купленный в 93 году в Политтехе
И еще- этот режим турбо можно отключить????
Вроде оно и есть, Пентагон 128к 1993 года. Схема, кстати, в приличном состоянии? Есть возможность отсканить (на сайте KOE уж больно фиговая)?
P.S. Тему в "железе" надо было заводить (если, конечно, не продается).
оно если и будет в продаже- только комплектом =Монитор ДЭУ+сам комп.БП токо менять надо- глючный
Схема есть- выглядит -ОК!!!А вот отсканить не могу сканера нет
Тогда аккуратно сфотографируйте в высоком разрешении.Цитата:
Сообщение от Nordic
На мои две платы пента(обе разные) не похож, но там кто его знает
На мои тоже - у меня есть ПентагоныЦитата:
Сообщение от demon_zx
На мой взгляд это не пентагон...Было у меня нечто подобное Покупалось в Питере в Магазине Электроника Название не помню...клон какойто 128...Цитата:
Сообщение от Nordic
Повторяю еще раз: это Пентагон. Сравниваем монтажку и фоту (http://pentagon.nedopc.com/1993.rar). Там же в схеме четко написано что это Пентагон-128k
К тому же у KoE такой есть, и он даже фотку выкладывал (не помню правда где)
А это не Солоновский Pentagon128++ часом?
А что, у них был еще и ++? Солоновский Пентагон 128+ (с одним плюсом) другой, у него на плате нет AY, зато справа есть монтажное поле, куда юзер сам мог впаять AY/кемпстон/синклер/буфер системной шины.....Цитата:
Сообщение от KALDYH
Мужики читайте внимательно- 128К!!!!!И никаких плюсов
Интересно а что его роднит с классическим пентагоном128 кроме названия ?
Ведь схемотехника то совсем другая тайминги скорее всего уже не те.
И есть подозрение что WAIT используется.проверьте по плате куда идёт
сигнал от 24ножки Z80.
Цитата из инструкции по эксплуатации Spectrum 128K (Солон, 1994г.)Цитата:
Сообщение от Zhizh
Еще в конце книги есть реклама Pentagon-128-03 производства "ТОО Микроникс", но он имеет на борту ФАПЧ, стереоусилитель и цифровой регулятор громкости, так что это явно не он.Цитата:
Существуют много разновидностей SPECTRUM-128. Вот только некоторые из них: "Спарк", "Пентагон-128", "Ленинградский вариант", "Москва-128". Наибольшее распространение в настоящее время получил компьютер "Пентагон-128". Однако, у него есть два недостатка: отсутствие на плате музыкального поцессора и схемы KEMPSTON джойстика. Эти недостатки устранены специалистами фирмы "СОЛОН". В настоящее время фирма приступила к продаже плат "Пентагон-128++" собственной разводки. Платы обладают отличным качеством и несмотря на значительные дополнения имеют стандартный размер.
сигнал WAIT используется=- а именно- он идет через резисторы на ТМ5 на 5 ногуи на ногу 6 Z80 также через сопротивления к нему (WAIT) идут сигналы RES-BUS-NMI
По класификации книженции с архивов КОЕ там и схемы вроди есть,это Pentagon 3 и никаких гвоздей.
Цитата:
Сообщение от Nordic
Схемы остались от зверька? Если да - хотелось бы отсканить, на следующих празниках. Возможно?
Это так называемый GRM1 . GRM2 с усилителем и регулировкой громкости на плате .Цитата:
Сообщение от Nordic
Пент ушел- схема тоже - могу поросить только человека может он выложит ее в сеткуЦитата:
Сообщение от Egal
Сделайте, будьте ласки, а? Единственная схема ГРМа в хорошем качестве.Цитата:
Сообщение от Nordic
Схемотехника там от "Пентагона". Посмотрите на:Цитата:
Сообщение от Costa
счетчики и формирование таймингов.
схему управления памятью
схему формирования изображения
все это совпадает вплоть до типов элементов.
Спрси у человека под ником ZXPK если я не ошибаюсь- он в москвеЦитата:
Сообщение от Egal
хорошо, спрошу :smile:Цитата:
Сообщение от Nordic
Где сейчас эта плата и где скан схемы?Цитата:
Сообщение от Nordic
---------- Post added at 15:07 ---------- Previous post was at 15:07 ----------
ZXPK нет в списке пользователей...
Схемка первого GRM есть там - http://sblive.narod.ru/ZX-Spectrum/G...s/GRM2Plus.htm (не жёванная).
а что сие значит?Цитата:
Сообщение от fan
GrandRomMax
Дерьмо это значит, а не компьютер.Цитата:
Сообщение от Клон
Зря вы так, по тем временам отличный клон, с собственным сервисным меню в нулевой банке и стартом из неё, вместо которого можно залить что нибудь своё.Есть сканы схемы и монтажки, в .tiff весят не мерянно.Цитата:
Сообщение от Rindex
Друг до сих пор пользует не на радуется. На раздербанку не даст, можно не просить.
ЧЕГО??? Ты после этого "отличного клона" на его диски что-либо пытался записать на другом компьютере? Если нет, то скажу, что там появлялась отличная надпись из двух слов, после которой данные с диска уже никак не восстанавливались. И не стоит мне ездить по ушам, что потом они всё подправили. Первая серия разошлась не хилым тиражом по тем временам.Цитата:
Сообщение от ChipManyak
Мой комп детства, сохранилась схема, качество ниже среднего, видимо, копировалась фотометодом. Если что нужно, могу помочь... Если что, на моём Самсунге 72 см, ЭЛТ не ловится синхра, хотя кучу других клонов (в том числе "Пентагон-128" 91-го года) подключал без проблем... На советском "Электроне" всё кажет хорошо. ZX-Kit1 тоже работает.
---------- Post added at 23:57 ---------- Previous post was at 23:56 ----------
Да, есть такая беда...Цитата:
Сообщение от Rindex
Возможно.Это ваше мнение. У меня всё читается на обычном пенте 128.
Версия того GRM ver.5 от 1995 года.
Ради спора попрошу чтобы записали пару дискет для проверки.
Читается нормально, ты на дискету отфарматированную на GRM-е чего-нибудь запиши на Пентагоне. Хотя это уже наверное подправленная версия. Уж год вроде больно старый, хотя... :rolleyes:Цитата:
Сообщение от ChipManyak
Цитата:
Сообщение от elker
Если есть возможность , то закинте плиз на какуюнить файлообменку (или на мыло).Цитата:
Сообщение от ChipManyak
http://www.zxspectrum.it/doc/grm.pdf
Паспорт, схема и монтажка GRM 1995.
Антивирус ругается на ссылки (сайт).Цитата:
Сообщение от ChipManyak
На это я и так дал линк на страничке со схемами .Цитата:
Сообщение от Andrey F
Нужны схемы на более древние версии в более хорошем качестве .
---------- Post added at 23:17 ---------- Previous post was at 23:13 ----------
Вроде всё ОК . Позже перезалью .Цитата:
Сообщение от sevol
Все версии имеют заметные отличия .Цитата:
Сообщение от ChipManyak
10X!!!Цитата:
Сообщение от ChipManyak
Мой каспер не ругается, всё ОК.Цитата:
Сообщение от sevol
Круто ! Качество супер !
Ещё раз 10X!!!
