Помогите опознать Spectrum

[newart]

А здеся что за модель?

Иногда ее называют Электроприбор (Гатчинский). Хотя как выясняется к нему она почти не имела отношения.

Эту плату разработал мой товарищ по институту (возможно, совместно с кем-то) где-то в середине 80х, после того, как ему в руки попал привезенный из-за границы ZX Spectrum (Njulf мы называли его "Синклер"). По его фотошаблону партию таких плат изготовили на "Ленинце" в Гатчине. Несколько компьютеров на такой плате тогда собрал я сам. Но вскоре на "Юноне" появились более компактные платы для "Зоновской" схемы, и все (в т.ч. и я) перешли на них.

Про середину 80-х думаю тут ошибка, как и про Зонова.

[Advertiser]

[Conan]

что за модель?

Иногда ее называют Электроприбор (Гатчинский). Хотя как выясняется к нему она почти не имела отношения.

Эту плату разработал мой товарищ по институту (возможно, совместно с кем-то) где-то в середине 80х, после того, как ему в руки попал привезенный из-за границы ZX Spectrum (Njulf мы называли его "Синклер"). По его фотошаблону партию таких плат изготовили на "Ленинце" в Гатчине. Несколько компьютеров на такой плате тогда собрал я сам. Но вскоре на "Юноне" появились более компактные платы для "Зоновской" схемы, и все (в т.ч. и я) перешли на них.

Про середину 80-х думаю тут ошибка, как и про Зонова.

Еще в начале нулевых составил такую табличку:

Скрытый текст

[свернуть]

Из нее отлично видно, что маркером (особенностью) любой "лениградо-подобной" модели являются: около 40 чипов, одно поле ОЗУ, один длинный (8-ми битный) регистр и сочетание ЛЕ1+ЛА3+ЛА4.
Поэтому схема "Электроприбор" (Гатчинский), это практически полный аналог "Ленинград 1". При том, что больше половины микросхем на плате не видно)))
Это, разумеется, не отвечает на вопрос: "Зонов скопировал или у Зонова скопировали?" Но схемотехника идентична.

Теперь чуток о самой плате. В СССР собственных CAD-ов для плат особо не было. А эта плата разведена автоматическим трассировщиком. Первый признак - поперечная ориентация слоёв. Если есть сомнения, то достаточно посмотреть вот в это место:

Скрытый текст

[свернуть]

Ни один идиот инженер не будет такие квадратные петли делать вручную.

Еще один признак автотрассировки это "утрамбованные" дорожки:

Скрытый текст

[свернуть]

Чаще всего такое уродство (без кавычек) делалось в случае если автотрассировщик не справлялся с заданным шагом между дорожками. К чему приводило: из глаз монтажников текла кровь мельчайшая капля олова или металлический волосок или непротрав замыкал дорожки.

И самое основное: буржуйские CAD-ы (автотрассировщики) появились в самом конце 80-х. На памяти кроме PCAD был только Tango. Все это требовало PC. Мысль о том, что PCAD-ить могли на какой-то (случайно оказавшейся под руками) ЕС1840 или «Нейроне», можно сразу похоронить. Без мат. сопроцессора указанные CAD-ы не жили. Это я на пузе прополз, когда в 1991 году искал (за дорого) i8087. Клоны i8087 стали (штучно) делать в Киеве только в 1989 году. Поэтому указанная плата (скорее всего) разведена в 1989–90 годах. И еще один момент, который часто забывается: чтобы плату развести нужна схема. Для рисования и макетирования схемы нужны времянки и растактовка (документация), а не фирменная модель. И время. Это к любимому сказочниками-"разработчиками" "привезенному из-за границы ZX Spectrum"

[newart]

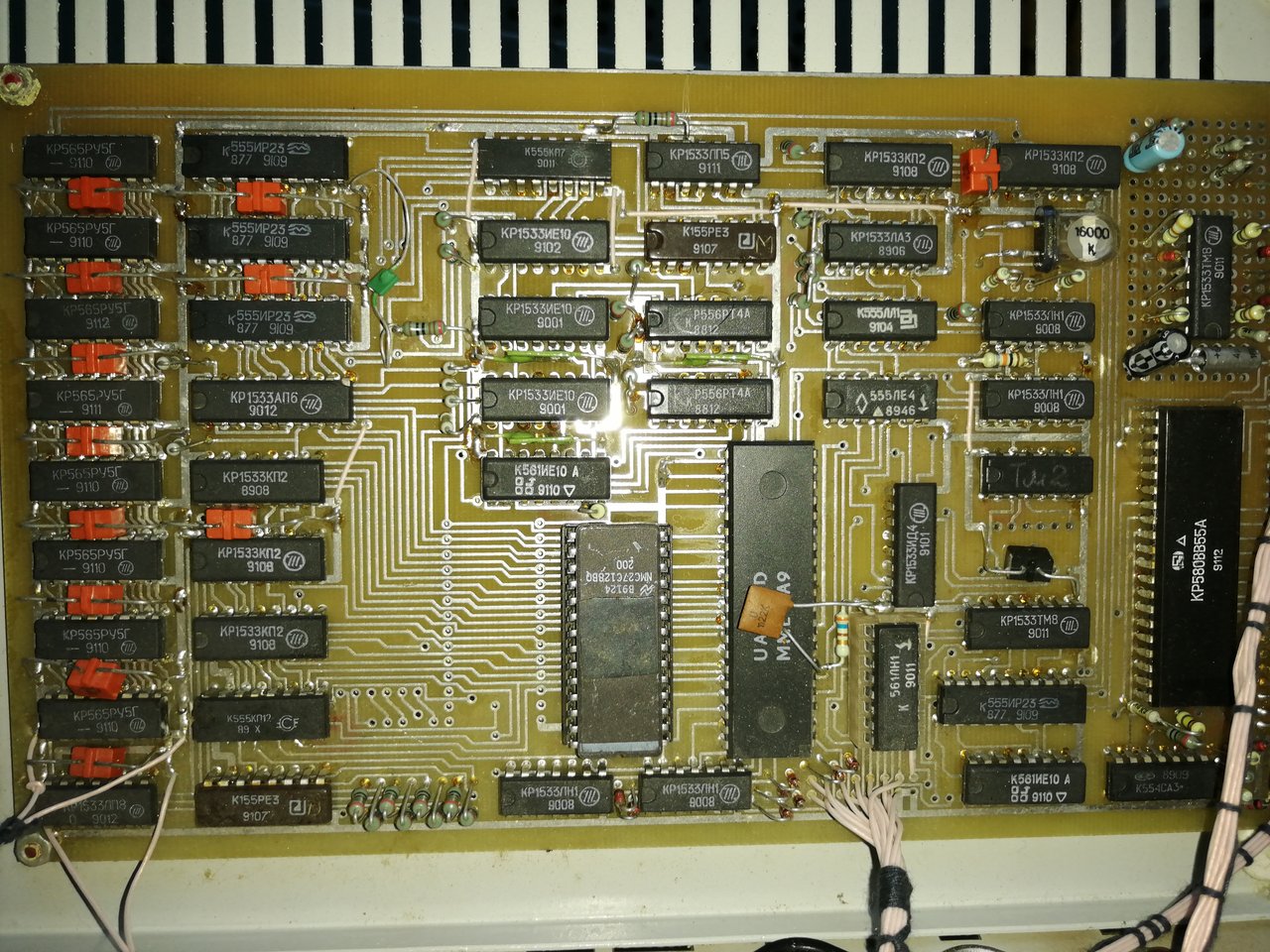

А напомните, что вот это за плата?





Помню только что из Новосибирска прислали.

[im2]

А напомните, что вот это за плата?

Скрытый текст

[свернуть]

Помню только что из Новосибирска прислали.

Похожа на Дубну 48К

[HardWareMan]

Похожа на Дубну 48К

С двумя банками РУ5?

[UncleDim]

С двумя банками РУ5?

вторая - ру6

[Conan]

Похожа на Дубну 48К

Да, это плата от "Дубна 48К" с некоторыми... "доработками". В частности (помимо магнитофонного ввода) перепутаны местами верхний и нижний слои. Такое случалось по раздоблайству (при производстве), но иногда делалось умышленно, если дорожки в слое компонент мешали их размещению.

С двумя банками РУ5?

Где же вы там разглядели две банки РУ5?

[newart]

Похожа на Дубну 48К

Сравнил, да и правда. Похоже это ранняя, если не первая версия заводской дубны. Я встречал 4 ревизии платы, кроме 1-й, возможно это как раз первая.
Найти бы теперь авторскую версию Дубны, той что пошла в основу заводской.

[Conan]

Похоже это ранняя, если не первая версия заводской дубны.

У этой платы порт (ВВ55) зачем-то вставлен в панельку процессора.

[newart]

У этой платы порт (ВВ55) зачем-то вставлен в панельку процессора.

Прислали без процессора, так что не удивительно. На днище нашелся серийник. Интересно зачем такое большое место отвели под подстрочные резисторы и зачем было заливать его металлом.
