Помогите опознать Spectrum

[fivayzer]

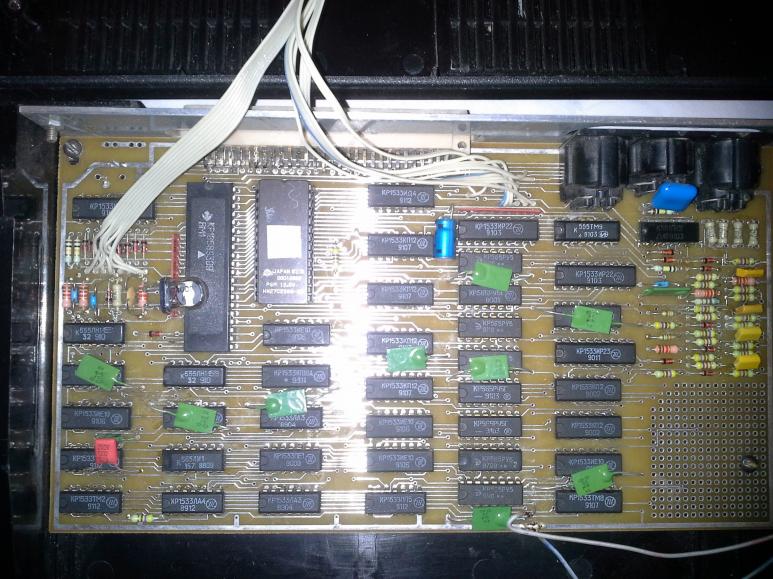

Добрый день, всем! Помогите опознать клон. Очень прошу, кто может, помогите с монтажной схемой сего девайса. Спасибо!

[nihirash]

Очередной ленинград?

[Shaman2305]

Доброго времени суток, сегодня мне достались монтажка вот такая https://drive.google.com/open?id=16p...6-6D91VhYSm0Lx И печатная плата вот такая https://drive.google.com/open?id=16j...ZawQs86Gaf57Ql что за агрегат подскажите???

[saymon]

Доброго времени суток, сегодня мне достались монтажка вот такая https://drive.google.com/open?id=16p...6-6D91VhYSm0Lx И печатная плата вот такая https://drive.google.com/open?id=16j...ZawQs86Gaf57Ql что за агрегат подскажите???

Харьковский вариант

[Shaman2305]

Харьковский вариант

А есть на него схема?

[NEO SPECTRUMAN]

плата вот такая

Если есть возможность
отсканируйте плату с двух сторон
чтоб было

[Advertiser]

[JV-Soft]

А есть на него схема?

https://zx-pk.ru/threads/25354-khark...tml?highlight=

[Shaman2305]

Хорошо, отсканирую у меня ещё одна есть но ее когда делали сделали в зеркальном отображении то есть брак, но по ней вполне можно восстановить плату.

[NEO SPECTRUMAN]

в зеркальном отображении то есть брак,

а кто мешает припаять микросхемы с другой стороны?

[Shaman2305]

а кто мешает припаять микросхемы с другой стороны?

Ну я как то об этом даже и не подумал, пусть будет образец. https://drive.google.com/open?id=16t...oZtjwXZ58TBAoV. Я лично с таким вариантом столкнулся в первый раз. Мне мужик на радиорынке две платы отдал за 50р. но он сразу предупредил о зеркале. https://drive.google.com/open?id=16t...4kwHaInirdx4cJ. сканы сделаю в ближайщее время.
