Помогите опознать Spectrum

[nimdasys_inbox_ru]

Frago, привет! Плата не моя... вот этого форумчанина Alf Shamuei

Вот от него дополнительные данные по этой плате!

[ram_scan]

Это оно? Не разберу какой там год написан.
https://zx-pk.ru/threads/21070-drugi...l=1#post589901

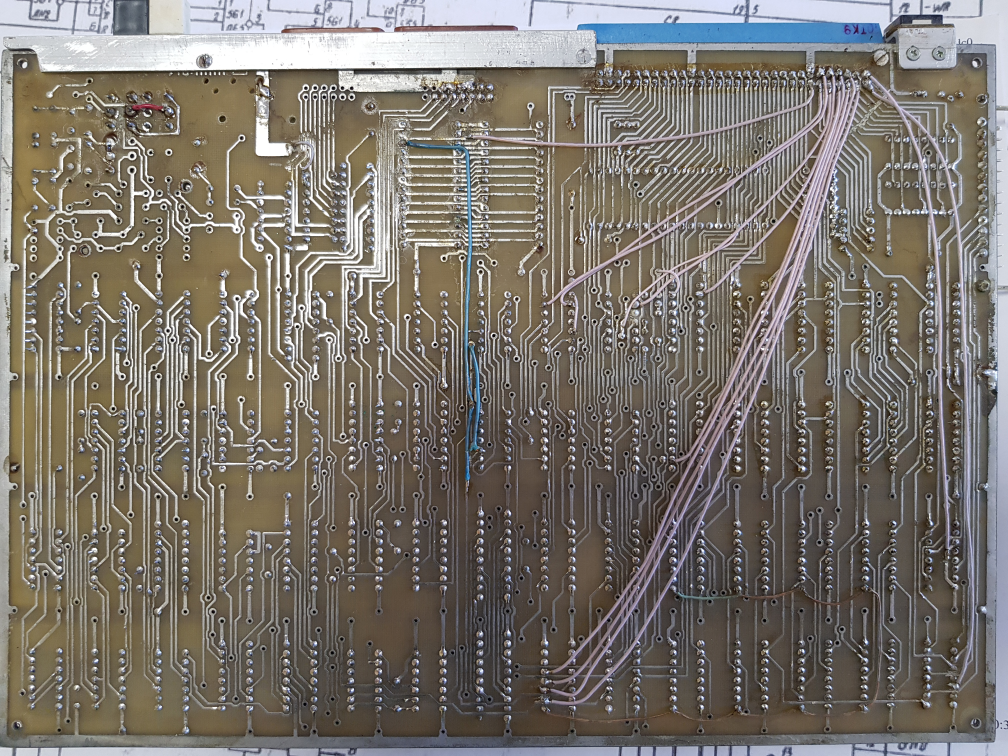

Оно. Как назло на последней цифре отсвечивающая клякса. Там шестерка. Собсно тут даже по плате видно что разведено только D0..D7 с верхних 32к по верхней стороне платы и шины питания. Все остальное соплями. Там собсно по низу как раз банка памяти, пара адресных мультиплексоров, CAS/RAS формирователь для верхнего поля и какое-то баловство по мелочи, кажется формирователь выборки банки.

То есть тупо бери лобзик, отпиливай и будет 16к машина. Колхоз на монтажках там это джойстик и кажется линия задержки на CAS/RAS по 16к банке в виде цепочки инверторов чтоб с RC цепочкой не казниться. Я не удивлюсь что будучи отпиленной эта плата по высоте должна тютелька в тютельку входить в какую-то из советских клавиатур. Ибо будучи не отпиленой эта плата оказалась крайне странного габарита, которая не лезла разумно никуда вообще.

Для спектрума который изначально бы делался как 48к компоновка и трассировка более чем странная. Более того это единственная очень ранняя машина с такой странной компоновкой, от которой просто лобзиком 32к отпилить можно.

Я могу обьяснить это только тем что плата разведена и была в продакшне заметно раньше 86 года, а в 85-86 или чуть раньше верхние 32к к ней сбоку прилепили чтоб все не переделывать. Окончательно разведенная плата без соплей появилась году к 88-му. Компоновка осталась прежней и весь хоровод шел там вокруг узла чтения и видеовыхлопа, в котором кстати гашение и яркостный бит в оконцовке "оптимизациями" просохатили. Точнее запилили гашение и просохатили яркость. Вероятно такая задумка была сделать гашение на аналоговом ключе 561 серии, но кто-то дальше не будучи в теме "оптимизнул" в TTL логику.

Учитывая то что в ту пору бещенным успехом пользовался "самый свежак" на шаблоне 1986 могли запросто написать еще в 1985 с прицелом на то что плата в прод пойдет в 86 году. Ибо в 86 году платы с маркировкой 85 только потому-что шаблон в 85 рисовали продавать было не комильфо. Шаблон конечно могли от руки подрисовать, но это точно было не позже 86 года.

Кто-то из форумчан показывал и однополевую машину на базе платы 88 года. Где нижнее по плате и верхнее по адресному пространству поле не распаяно а вместо линейки РУ6 стоит линейка РУ5. Я такую машину живьем не видел и как однополевость сделана не знаю.

[blackinwoman]

ram_scan, интересно сколько подобных машин разошлось по рукам с момента создания, видимо только по своим людям т.к. и платы и микросхемы достать могли только приближенные люди по месту работы

[IgorR76]

ram_scan, дааа... Мой первый (и единственный) Спектрум! Спаяли в 1988г. Изучил вдоль и поперёк. Подключал дисковод. Любил его!
Посмотришь фото платы- и как машина времени, переносишься в детство...

[newart]

2 - 54М-1 (Военмех)

- - - Добавлено - - -

https://zx-pk.ru/threads/13347-pomog...l=1#post867299

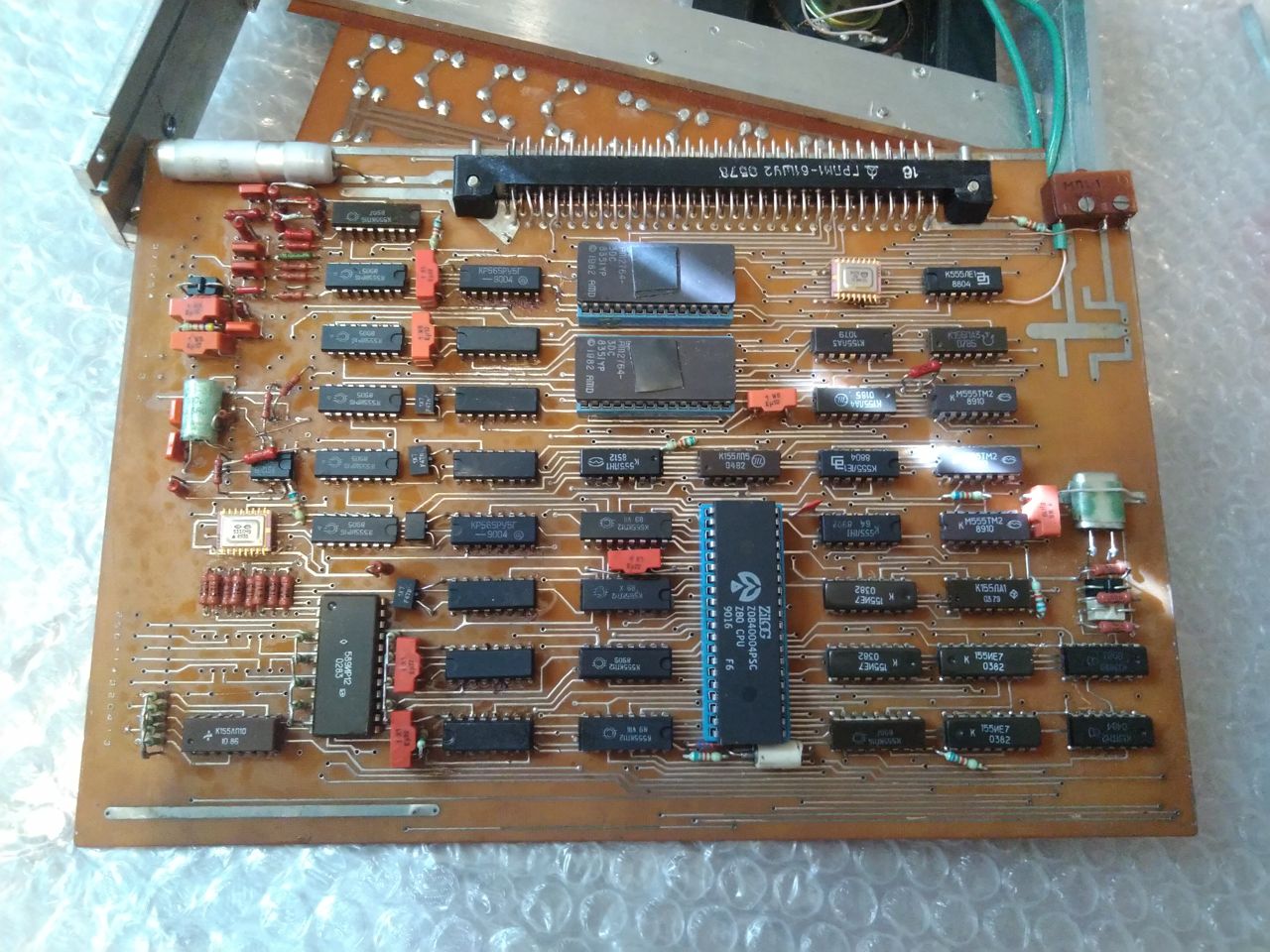

А вот еще вариант:

[idc]

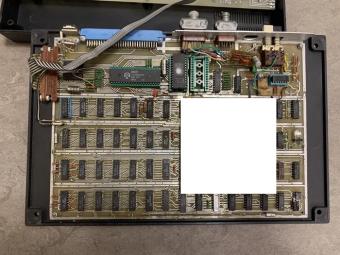

Приобрел такой экземпляр. В далеком детстве один из моих спектрумов был в таком же точно корпусе с заводской "расширенной" клавиатурой. Помогите опознать вариант и если известно - кто производил эти корпуса-клавиатуры.
Белое пятно на фото платы - вырезал лежавшую сверху плату, не относящуюся к этому компьютеру, чтобы не сбивала с толку.




Фото постараюсь сделать получше и поинформативней, но может кто-то и так опознает

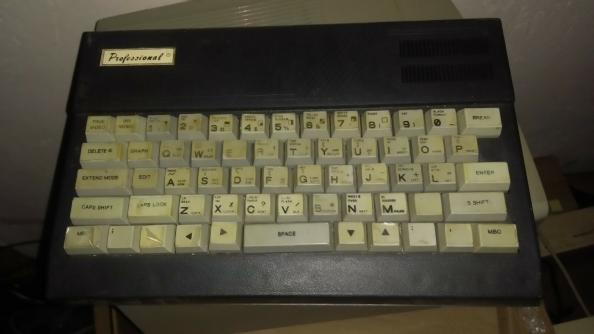

Вот корпус как у меня (но там начинка другая - найдено ТАМ, не сочтите за рекламу):


UPD: опознан как "Львов", спасибо blackinwoman

Приглашаю неравнодушных в тему

[Advertiser]

[blackinwoman]

idc, плата похожа на Львов

[Nicolas61]

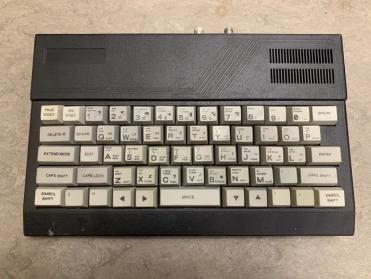

Всем привет. Помогите опознать пожалуйста блок и клавиатуру

[Mick]

Всем привет. Помогите опознать пожалуйста блок и клавиатуру

Скорее всего Таганрог-128 - https://zx-pk.ru/threads/20041-zx-sp...-pomoshch.html

[Nicolas61]

Подскажите пожалуйста ориентировочно цену данного комплекта, можно в личку.
Заранее благодарю
