разнообразии инопланетной техники

Девайс в общем малополезный, особенно в таком ( стриженном ) виде.
Адрес - 176560, не перестраивается. Тактовая должна подаваться с СНП58-64.

Самое лучшее - провести аккуратный демонтаж всего, кроме разъемов.
Почикать много дорожек, и сделать обычный блочок RS-232 с MAX232, или ИРПС с ТТЛ-уровнями. Потребуется кварц 4.608 Мгц, 555ЛН1 2 шт., 555ЛЛ1 или 555ЛЕ3, микровыключатели на скорость и адрес ВДМ1-8. Описание ВП1-035 - в журнале МПСС 1989 №1. Но лучше применить ВП1-065 - она поддерживает аппаратную линию 4 проволоки, а ВП1-035 - только 3 проволоки. Расхождения в сигналах ВП1-035 и 065 - единичные выводы.

[Advertiser]

[Mick]

Девайс в общем малополезный, особенно в таком ( стриженном ) виде.
Адрес - 176560, не перестраивается. Тактовая должна подаваться с СНП58-64.

Самое лучшее - провести аккуратный демонтаж всего, кроме разъемов.
Почикать много дорожек, и сделать обычный блочок RS-232 с MAX232, или ИРПС с ТТЛ-уровнями. Потребуется кварц 4.608 Мгц, 555ЛН1 2 шт., 555ЛЛ1 или 555ЛЕ3, микровыключатели на скорость и адрес ВДМ1-8. Описание ВП1-035 - в журнале МПСС 1989 №1. Но лучше применить ВП1-065 - она поддерживает аппаратную линию 4 проволоки, а ВП1-035 - только 3 проволоки. Расхождения в сигналах ВП1-035 и 065 - единичные выводы.

По сути я ее взял только чисто для истории снять трассировку. Думал найти доки, а их как то немного. А фото ее целиковой у кого нибудь есть?

[photon]

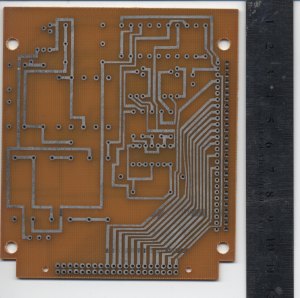

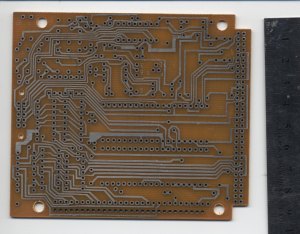

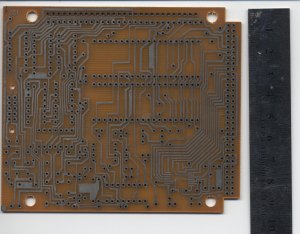

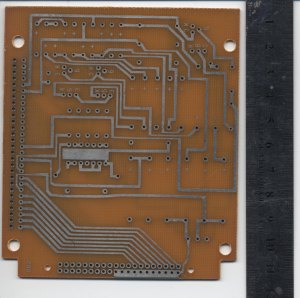

сканы пустых плат блока АЦП/ЦАП
верхняя_плата_верх:

верхняя_плата_низ:

нижняя_плата_верх:

нижняя_плата_низ:

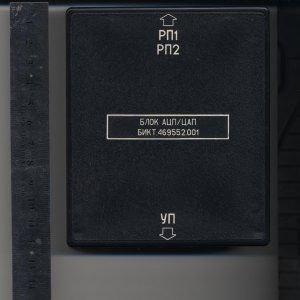

+ скан верха корпуса:

[shattered]

Ещё в копилку:
Был КНГМД для БК-0010 разработки (?) зеленоградской конторы "комкон". Сделан тоже на вп1-128, но по схеме её подключения аналогичен УКНЦ-шному, т.е. БКшный софт, прямо обращающийся к диску, на нём не пойдёт. ПЗУ с самопальной операционкой (используется формат дисков от RT-11), ОЗУ в адресах 160000-167777.

rt11/10.doc на диске клуба бк 1993-4 рекламирует "ОС БК версия 1.2" (а рядом -- документация к ней)

      Данная ОС является разработкой фирмы "COMCON" г. Зелено-
град и перенесена в конфигурацию ОЗУ-32 без каких-либо измене-
нений и работает ТОЛЬКО! в ОЗУ-32 любой модификации или в кон-
троллере "COMCON", который, к сожалению, совсем  не совместим
со стандартным конроллером БК.

      По формату записи на диск ОС полностью совместима с RT11
ЭВМ: ДВК и БК11м, т. е. читает их каталоги, грузит файлы и ис-
полняет их на уровне возможностей БК10 (ее памяти и т. п.).
Команды ЕМТ... вопринимаются принятые в RT11, см. DOC1..DOC3.

      С данной ОС (и ОЗУ-32) работает прекрасный текстовый
процессор "LORD" фирмы "ИНТЕРСЕРВЕР".

      ОС работоспособна ПОЛНОСТЬЮ! только с набором СВОИХ ути-
лит (по образу и подобию RT11), имеет СВОЙ похожий на "норто-
новский" командер (SHELL).

      ОС рекомендуется использовать совместно с NORDом, т. к.
имеется возможность легкого перехода из одной ОС в другую-
через область адресов 140000, например: ( ? Р <──┘ ).
