[Поиск 1] Ремонт

[Копейкин]

А что за компьютер Каштан-01?
М.б. еще такой вариант - checkit, адаптированый для поиск-1?
Я его брал по ссылке отсюда или кто-то мне прислал, точно не помню.
Да, в поиске тоже эмуляция через NMI.

[Advertiser]

[dk_spb]

Каштан-01 - это продолжение МС-1502. тоже Киевская разработка.
Я пробовал обычные чекиты 2.1 и 3.0

[Quest]

Стандартный checkit работает на Поиск-1, память тестирует. Есть и адаптированный для Поиска checkit, я где-то тут выкладывал его. А для теста памяти есть еще специализированные утилиты от Поиск-1.

[dk_spb]

Quest, Спасибо.

[khm]

Теперь немного о пзу и исправлены ошибки в P1,
так что старый не действителен.

[Quest]

khm, что за ошибки ?

[solegstar]

khm, спасибо за статьи и за схемы! мне, как новичку в поисках очень позновательно их изучать!

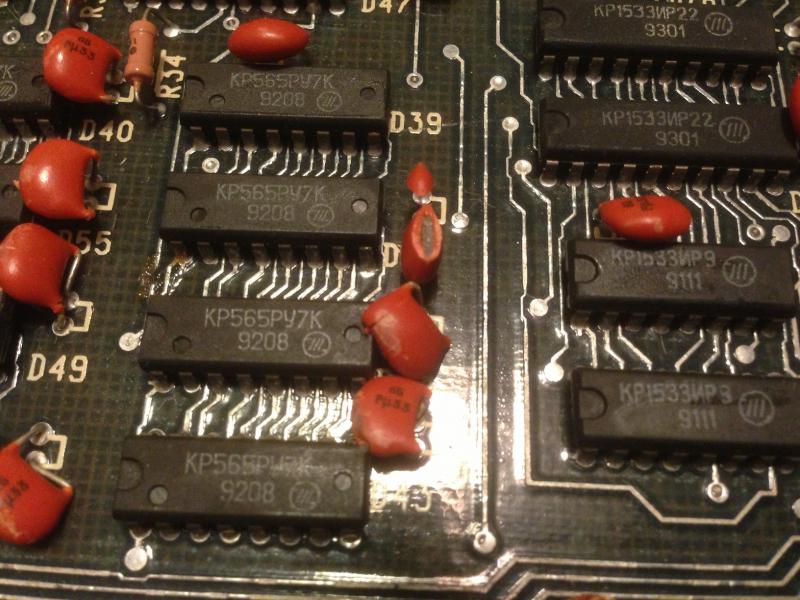

Сейчас ситуация с поиском у меня такая: проверил РТ5 и ВВ55, прошивки в плм все целые, вв55 обе целые. поставил их на панельки. сейчас думаю проверять регистры-защелки и буферы в пошаговом режиме. на осциллографе вроде бы все сигналы присутствуют, но допустим шина данных BDx объединяет около 5-6 микросхем регистров и довольно проблематично отследить какой выход не рабочий в динамике. попробую статику.

- - - Добавлено - - -

после ресета я единственное, что наблюдаю на осциллографе - это обращение процессора с памятью. io/m сигнал в 0 всегда. и выбирается только рт4, работающая с памятью. бывает после сброса, что активно обращение только к ОЗУ, бывает только к ПЗУ, бывает и одновременно все 3 ROMS, VRAM, VEMU, но никогда сигнал CRTS не переходит в 0. поэтому и предполагаю, что буферы, активные в этот момент битые. в моей модификации платы, изображение появляется, только когда сигнал VEN 13 вывод ВВ55 (44 по схеме khm) или D31 по этой ссылке окажется в 0. 13 вывод D31 соединен с 14 выводом D74.

[palsw]

solegstar, схожая ситуация ,только с поиск-2 .постоянное обращение запись-чтение озу-пзу. порты не выбираются. микросхемы вт37,вв55,ви53,ви1,вн59 - cs у всех в 1. то есть не доходит до них проц. Выловил одну битую ир22 ,а дальше не понятно. Я думаю пошаговый режим подойдет и на поиск-2 - генераторы же одинаковые -но схемы как то не встречал. Делал пошаговый режим на платке ЮТ-88 там все видно было что делает проц .

[khm]

Немного о 16-и разрядном вводе-выводе,
а также ответ для Quest.

[khm]

Для Solegstar.
Не нашёл D74 на схеме из архива. Такая манера приводить схемы и побудила к их переработке.
Судя по названию сигнала VEN можно предположить, что это VideoENable - сигнал разрешения
вывода на экран. В имеющемся варианте такого сигнала нет и вывод 13 у D44 свободен. Делая
вывод из того, откуда он берётся т.е. задаётся программно, то всё правильно, он так и влияет в
Вашем варианте. Трудно сказать какая из двух плат более ранняя, но у меня такого сигнала нет.
Значит и нет его обработки в BIOS. Кстати отличается и схема выбора мс BIOS. Получается, что
ROM выбрана всегда, а управляется по выводу сигнала чтения, что тоже ничего особенного.
Честно говоря, и об этом говорилось, редко бывает что перегорают мс, для этого нужно специ-
ально постараться, однако выпаивать их и ставить на панельки всё равно полезно, пригодится
в будущем. Судя по характеру неисправности у Вас либо не читается BIOS, либо проблемы с
самой её прошивкой. Для начала нужно тестером, стрелочным, не цифровым, с батарейкой не
выше 1,5 в. прозвонить все выводы от этой мс на предмет наличия связей и отсутствия кз.
Если здесь всё в порядке, то попробовать мс из другой такой же машины или проверить про-
шивку. При программировании мс бывает, что используется более ёмкая мс, в которой програм-
ма по умолчанию запрограммируется в её нижнюю часть, но на плате на вывод А15 подан вы-
сокий потенциал и, естественно там никакой программы нет. Эффект будет именно такой, как
Вами описанный. Вообще проверить работу этого узла, как и обращение к другим программи-
руемым мс на плате можно только точно зная, что должно происходить. Для этого вносятся из-
менения в самое начало работы BIOS. Тогда организуется сигнал синхронизации для осцилло-
графа и появляется возможность проверять всю последовательность заранее запрограммируе-
мую, а значит точно известную. Ремонт становится осмысленным и приводит к быстрым резуль-
татам. Если у Вас такая возможность имеется - используйте её. В самой ближайшей выкладке
будет описана возможность бысрого доступа к BIOS.
