Вы хоть бы сфоткали бы свои желтки. Уже заинтересовали Скорпом без альтеры.
Вы хоть бы сфоткали бы свои желтки. Уже заинтересовали Скорпом без альтеры.
Evgeny Muchkin(15.05.2020)
С любовью к вам, Yandex.Direct
Размещение рекламы на форуме способствует его дальнейшему развитию
а что делать с дорожками под микросхемами ?
+ ещё две под ВГшкой и одна под AY
Если микросхемы не сидят на пузе, то можно попробовать заглянуть под них. Во всяком случае я так делал когда срисовывал клон Специалиста. Да возможно при этом не полная аутентичность, но пока не найдется плата на убой - такой вариант вполне съедобен.Сообщение от goodboy
Я бы не отказался от такой платки свежевоспроизведенной. Так что, нужна
GMX для Scorpion'а можно приобрести здесь
ZX-BUS XTRaiser v2.1 (активный расширитель ZX-BUS здорового человека на 3 слота) можно приобрести здесь
SMUC 2.1 rev. C Black & White edition (v.2022) можно приобрести здесь
Scorpion ZS-256 Turbo, GMX 2048Kb, ZX-BUS XTRaiser v2.0, SMUC v2.0 rev. A, SDCard 32Gb, GS 2Mb,
ZXMC 2v28, TSFM, FDD 5'25 Teac x2, FDD 3'5 Sony, VGA&PALv2.09, PC Keyboard & Mouse
на той, что моя, которую последние несколько дней обсуждаем слои не перепутаны, шина массы на дисководном разъеме находится снизу.
Практически у всех такие, похоже с перепутанными слоями осталась только у CodeMaster...
Я тем временем покопался в схеме жёлтика. Схема имеет хождение только одна вроде. В ней очень много неясностей и ошибок, по одной только ней плату не воссоздать... Многие надписи совершенно неразборчивы, некоторые отсутствуют, некоторые элементы перепутаны, в общем жуть...
Последний раз редактировалось krotan; 16.05.2020 в 23:59.

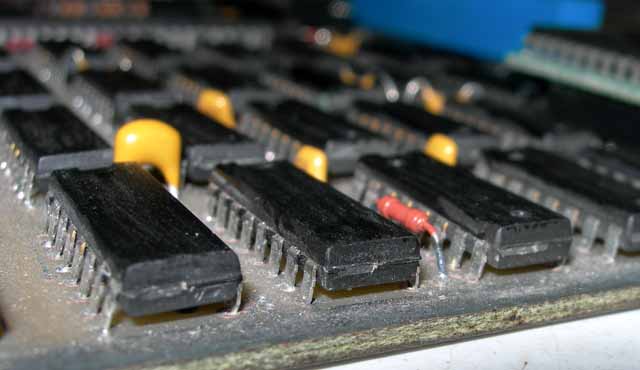

Эти похоже загоняли по самое не хочу
Раз уж достал, можешь сделать фото платы своего скорпа, особенно обратной стороны без наклонов, чтобы если что запихнуть можно в Лейку.
Последний раз редактировалось Mick; 18.05.2020 в 12:57.
Фирма Скорпион только так все платы собирала.Эти похоже загоняли по самое не хочу
Scorpion ZS 256, плата версии SC14 (последняя версия жёлтого скорпиона).

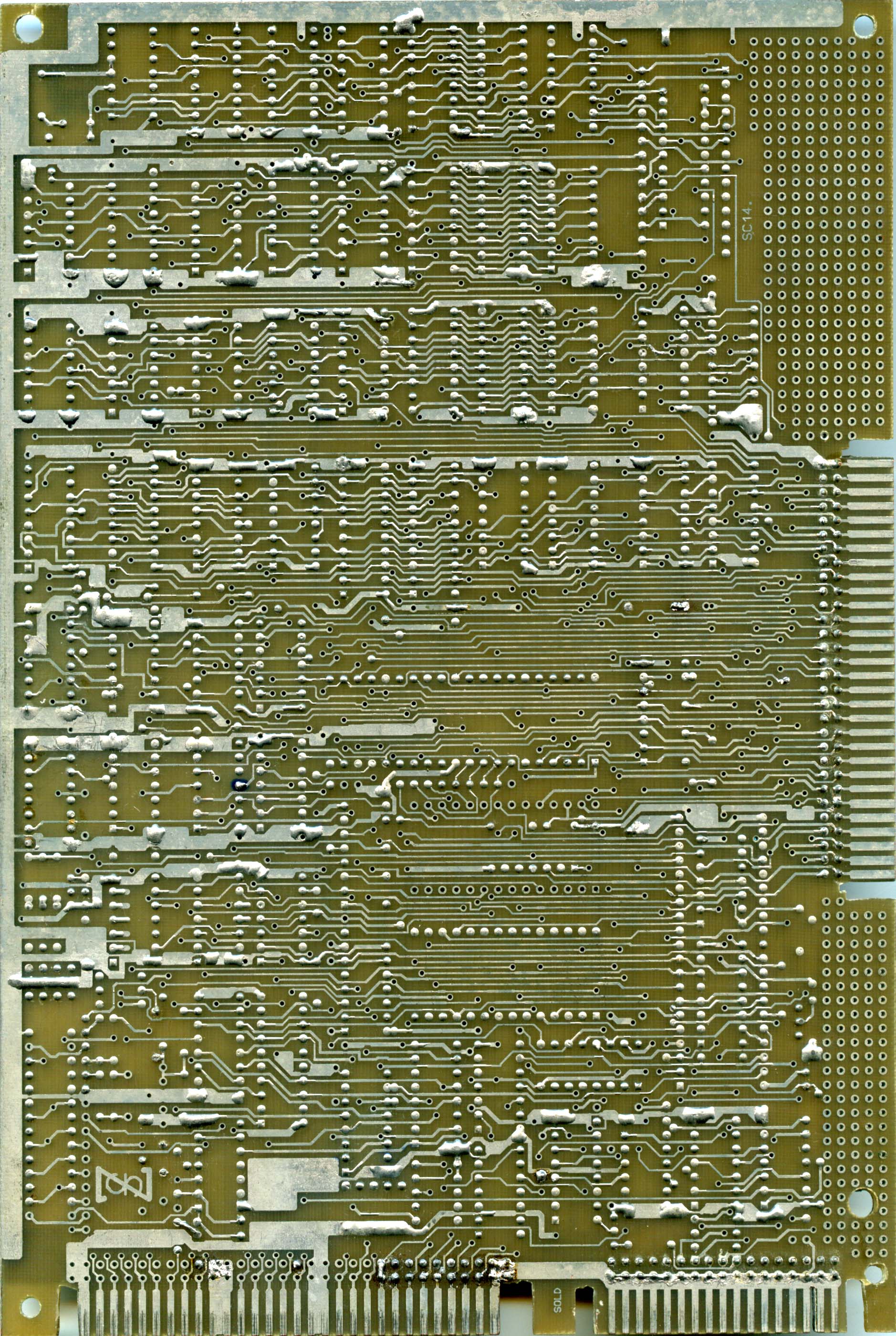

Низ
[свернуть]

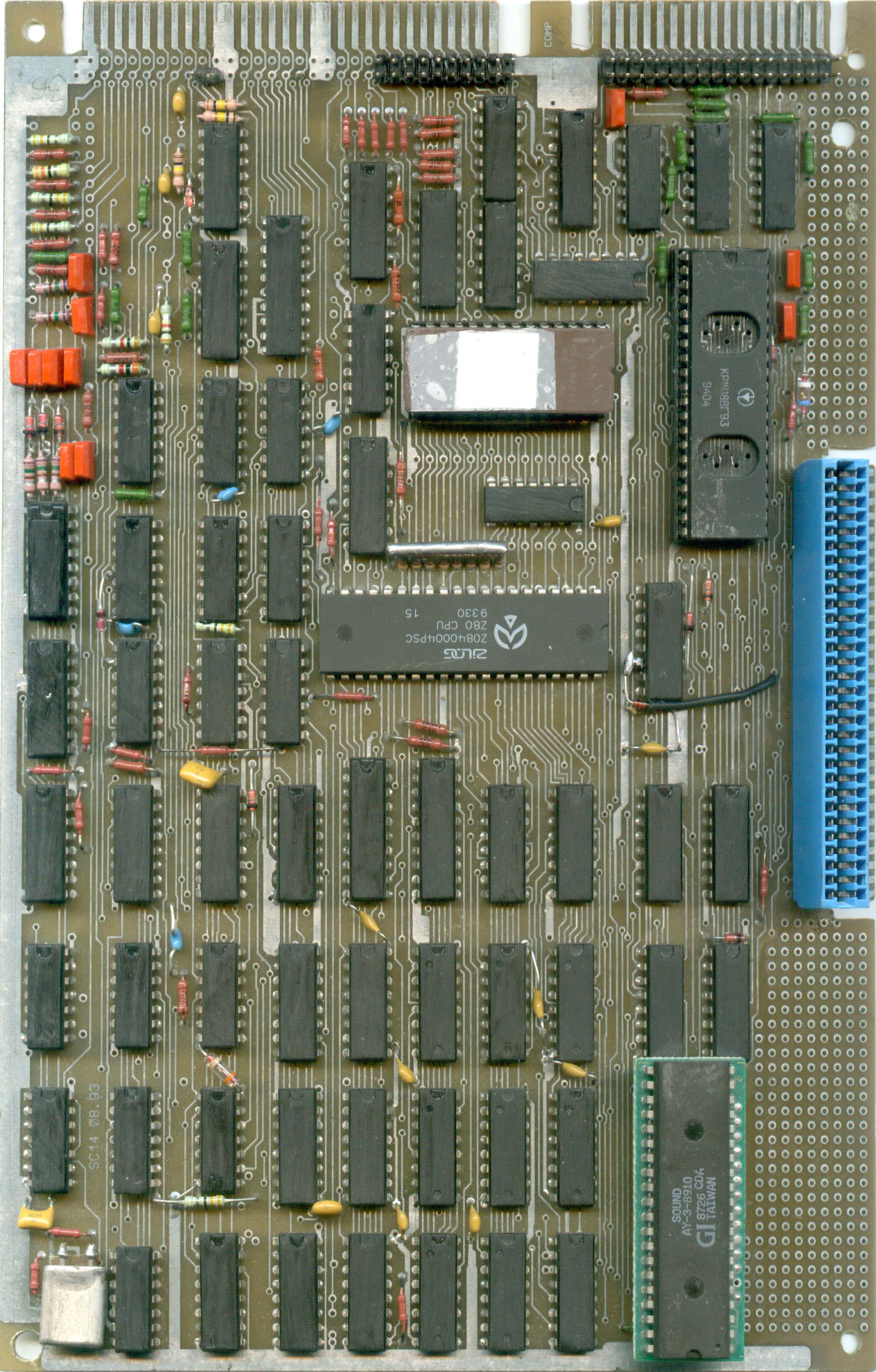

Верх
[свернуть]
Последний раз редактировалось krotan; 18.05.2020 в 15:14.
Evgeny Muchkin(18.05.2020), Mick(18.05.2020)
Есть такая. Скан с разрешением 1200
низ: https://yadi.sk/i/5_ZngHKqi9glUw
верх: https://yadi.sk/i/SF0c-TV0Xj_UoA
Evgeny Muchkin(18.05.2020), Mick(18.05.2020)
