ATM Turbo 2+ ver 7.10 - сборка и наладка

[doc_fbi]

doc_fbi, попробуй вот этот знакогенератор для 27с512

прошил Вашу прошивку , получил такую картинку

вот ролик как что тест отображает. https://www.dropbox.com/s/1fppusv3k0...2016.02.13.3gp

[Advertiser]

[solegstar]

у меня тест выглядил так - http://forum.nedopc.com/viewtopic.ph...t=936&start=10

[doc_fbi]

нет сигнала на r10, но не могу найти где он форсируется

[zorel]

нет сигнала на r10, но не могу найти где он форсируется

R10 садится через резистор 50 Ом - 1 кОм на землю, сигнала на нем не должно быть.

[doc_fbi]

что-то я совсем отчаялся
не хочет тест память проверять и все .
после мигания бордюра
нижняя треть экрана черная и все , сигнала wr1, wr0 пропадает.
также нет сигнала cs0

если поставить ПЗУ с прошивкой , квадрат с хаотическим миганием знакомест ( в этот момент есть сигналы wr1, wr0) cs0 нет.

и не вижу на схеме чем откуда он идет

[Максагор]

Прошил БИОС 1.36.
Миниатюры

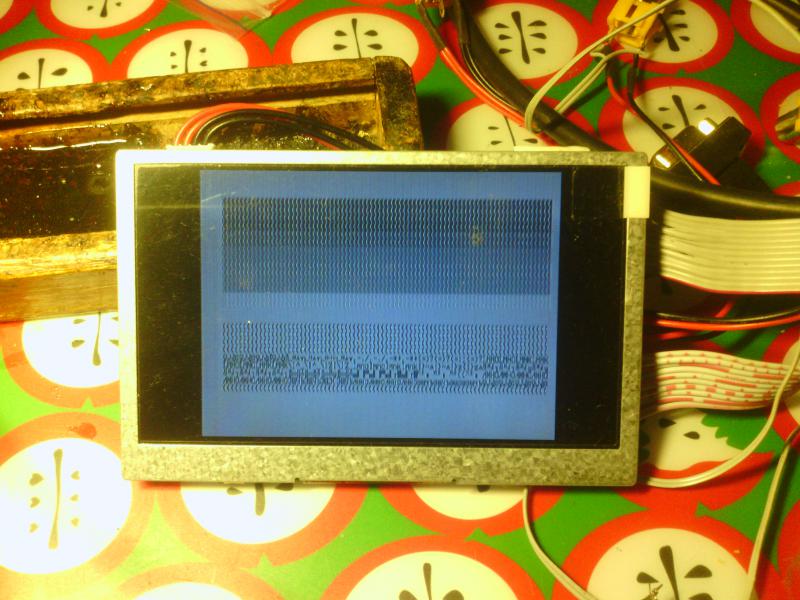

Нажмите на изображение для увеличения Название: DSC02582.jpg Просмотров: 46 Размер: 31.7 Кб ID: 48631

Где-то перемкнуло на счетчиках адресов, раз строчка повторяется 4 раза. Ищи, где сопля висит! ))

[ZKostik]

Уважаемый Максагор, огромная просьба выложить прошивку ПЛМ1556ХЛ8 (7.10) в JeDec (*.jed) формате. Программаторы просят только такой формат. Я понятия не имею как из IMG сделать JED.

[Максагор]

Уважаемый Максагор, огромная просьба выложить прошивку ПЛМ1556ХЛ8 (7.10) в JeDec (*.jed) формате. Программаторы просят только такой формат. Я понятия не имею как из IMG сделать JED.

Я не знаю, что это за формат JED, если честно. IMG - это обычный бинарный файл, где побайтово лежит вся прошивка, безо всякого доп.формата или кодировки. Поэтому расширение теоретически может быть любым, если программе-прошивальщику это будет несущественно. Есть какие-нибудь примеры JED-файлов, желательно для обычных ПЗУ?

- - - Добавлено - - -

Вот что выдавало тест-пзу, пока плата еще работала:

http://zx-pk.ru/attachment.php?attac...&thumb=1&stc=1
http://zx-pk.ru/attachment.php?attac...&thumb=1&stc=1

Вот так выглядел биос:

http://zx-pk.ru/attachment.php?attac...&thumb=1&stc=1
http://zx-pk.ru/attachment.php?attac...&thumb=1&stc=1
Цвета, как видно, отображались не правильно

Если комп запускался (на тот момент), но неправильно отображались цвета, то скорее всего у тебя битые микросхемы ОЗУ 155РУ2 (или на пути к ним на контактах микротрещины и данные о палитре при их программировании не доходят или доходят не все биты данных), где хранится временная информация о текущих значениях палитры. Попробуй замени. Если поставить плату стоймя круглыми разъемами вверх, то пара РУ2 слева верху - это как раз ОЗУ палитры. Пару РУ2 внизу - это ОЗУ диспетчера памяти. И одна РУ2 справа вверху - это ОЗУ программируемого ФАПЧ дисковода.

Через десять секунд, или при нажатии на интер, всегда вываливался в 48-й бейсик, с такой картинкой:

http://zx-pk.ru/attachment.php?attac...&thumb=1&stc=1

Если, помимо палитры стартовое меню выводится правильно и правильно реагируется на клавиатуру, а вот выход в иные режимы (т.е. и в другие банки ПЗУ) происходит неправильно, то тут тоже большая вероятность того, что битые микросхемы РУ2, только не палитры, а диспетчера памяти. Как второй вариант - есть помехи на контактах А14,А15,А16 на основной ПЗУшке, что затрудняет переключение 16Кб-банков между собой. Так что для начала замените все РУ2 (и те, что для палитры, и те, что для диспетчера памяти и на всякий случай и ту, что используется в ФАПЧ - может быть глюки дисковода тоже из-за нее, родимой) и прозвоните контакты вокруг них. Вообще микросхемы ОЗУ достаточно коварны - если обычные "логические" м/с часто бывает или работают или нет и это легко отследить, То РУшки могут выйти из строя частично, когда одни ячейки памяти работают, а другие нет или работать нестабильно. Поэтому замени их все на заведомо рабочие, а там посмотрим реакцию.

Так что изначально плата работала не правильно....
Нужен диагноз специалистов

Ну я не спец. Честно, я не железячник. Просто в данном случае имею опыт. Если мои советы не помогут, даже и не знаю тогда. Пусть другие что скажут...

В результате поисков вышел на дохлый буфер клавиатуры D45 после замены АТМ ожил, но со старыми глюками и кривой палитрой.
Вываливается только в 48 бейсик, при попытке выйти в CP-M выдает: " Memory size 512k" и вешается.

А у тебя только один "этаж" основного ОЗУ на 565РУ7 напаян? Как все заработает, настоятельно советую поставить полные 1024Кб.

На команду Randomize Usr 15616, реагирует сбросом и вываливанием в 48-й бейсик.

Читая это я все усиленнее грешу на частично битые РУ2. Может я и ошибаюсь (или дело не только в них), но тут как раз тот случай, когда от попытки никто ничего не теряет (особенно если эти ОЗУшки в панельках).

[juka1868]

Читая это я все усиленнее грешу на частично битые РУ2. Может я и ошибаюсь (или дело не только в них), но тут как раз тот случай, когда от попытки никто ничего не теряет (особенно если эти ОЗУшки в панельках).

Это я проверил в первую очередь, есть и РУ-2 и РУ-9 в заначке, но проблема к сожалению не в этом

А у тебя только один "этаж" основного ОЗУ на 565РУ7 напаян? Как все заработает, настоятельно советую поставить полные 1024Кб.

Второй этаж пока не паяю, так как нет даже CAS-2 на выводе J7.
В общем работы пока хватает....

[ZKostik]

Я не знаю, что это за формат JED, если честно. IMG - это обычный бинарный файл, где побайтово лежит вся прошивка, безо всякого доп.формата или кодировки. Поэтому расширение теоретически может быть любым, если программе-прошивальщику это будет несущественно. Есть какие-нибудь примеры JED-файлов, желательно для обычных ПЗУ?

насколько я понял JeDec (*.jed или *.rf2) файлы это прошивки ПЛИС Atmel. Программатор Sterh просит для хл8 именно такой формат. Нашел файлик с готовой прошивкой. Добрый человек её уже сделал. cp7i_jed.zip
