Посмотрите топологие, возможно надежнее наверх будет припаять прямо на выводы. Я сталкивался с платой на которой блокировочники были разведены весьма странно, не на шину линейки микросхем, как и положено, а один вывод на 1-ю линейку, а 2-й на соседнюю. То есть получается добавляется еще сопротивление шины питания между соседними линейками. Тогда решил не рисковать - запаял поверх.
С любовью к вам, Yandex.Direct
Размещение рекламы на форуме способствует его дальнейшему развитию
В смысле электролиты?
В данной теме это конечно оффтоп, но именно так организованы блокировочные конденсаторы на ОЗУ в Орионе-ПРО. По большому счёту, в таком включении они свою роль выполняют частично, и для надёжности лучше их запаять непосредственно на ноги питания микросхем.Сообщение от Vasily
Критиковать - значит объяснять автору, что он делает не так, как делал бы я, если бы умел
Орион-128.2 rev512.3.

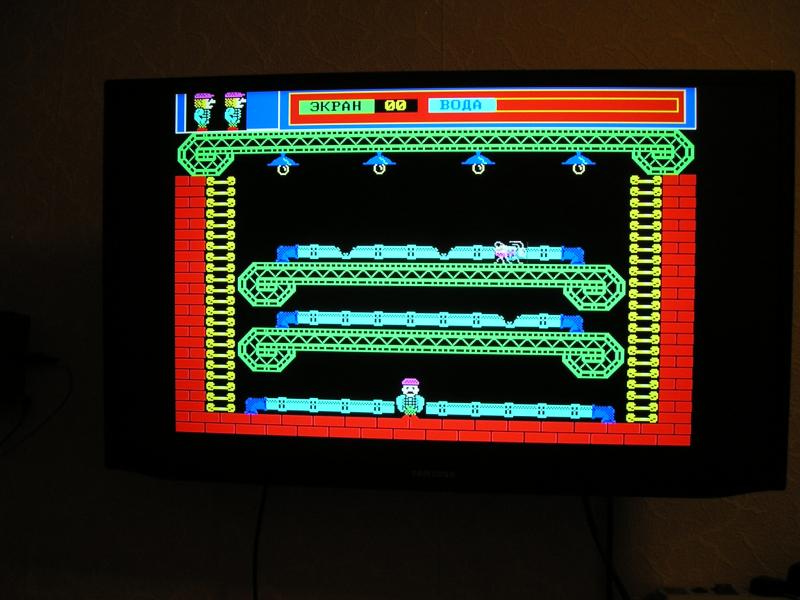

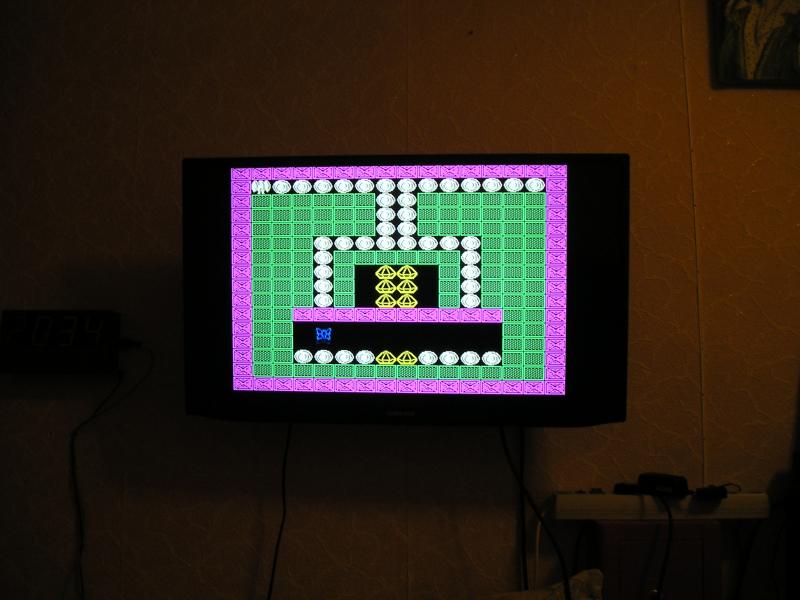

Если верить китайскому мультиметру питание получается 5,22 вольта, другой прибор показывает 5,16 вольт. на дальнем участке например ROM диск соответственно 5,22\5,17 воообщем нормально я думаю... А так геометрия правильная цвета замечательные через СКАРТ
Ориончик "взлетел" на ВМ80А и РУ5Г. Готовлюсь "вживлять" Z80. 4x74HC574 (вместо ИР82) и 3хАП6 (вместо ВА86) - холодные. Сильно греется проц, греются ИР13 и РУ5Г.
На таких 41256 не заработал... Так и не смог найти даташит на них...
Кстати, к вопросу о разрядности регенерации 41256. Здесь интересная табличка. И здесь тоже.
Последний раз редактировалось LeoN65816; 05.02.2016 в 12:13.
Особенность регенерации в Орионе и Специалисте заключается в том, что РУ5 по сути это 4 РУ6 в одном корпусе. Это видно по вскрытиям, проделанным Барсмонстром. Поэтому, им требуется всего 6 ног на перебор а не 8. И регенерируются они не за один кадр, как может показаться сначала, а за 4 строки, т.к. кадр слишком длинный (20мс, что много больше рекомендуемых 4мс). Поэтому, используются 5 бит счетчика строк и 1 из младших битов счетчика кадров. Этим обуславливается такое включение адресных ног. При использовании РУ7 следует использовать свободный цикл обязательно формируя CAS_перед_RAS. Свободные циклы в оригинальной схеме на ВМ80 будут всегда. При использовании Z80 они тоже будут но при турбировании возникнут проблемы.
Последний раз редактировалось HardWareMan; 05.02.2016 в 12:37.
Серия 74HCxxx - это КМОП, а не ТТЛ, у неё уровень лог."1" равен питанию! Если в качестве нагрузки будет 155-я серия, то ей (155-ой) будет плохо. Насчёт 580-ой не знаю (не изучал вопрос), но скорее всего тоже. Из импортных нужно использовать тоже ТТЛ (74LSxxx, 74ALSxxx и т.п.).
Критиковать - значит объяснять автору, что он делает не так, как делал бы я, если бы умел
Как говорится, тоже "в клубе"! Пришла плата, запаиваю потихоньку:
Синхроген "взлетел":
Кстати, на моей плате была ошибка, о которой я не встречал упоминаний на форуме: у счётчика DD4 вывод "3" был никуда не подключен (висел в воздухе), хотя по схеме он должен идти на общий. Обнаружил логическим пробником, когда запаял все ИЕ5-ые и прошёлся по всем выводам на предмет наличия сигналов. Исправил сразу, подключать к монитору с ошибкой не пробовал, т.к. на тот момент ещё не была распаяна выходная часть (ИР13, КП2 и т.п.), поэтому не знаю на что данная ошибка может влиять.
Критиковать - значит объяснять автору, что он делает не так, как делал бы я, если бы умел
Вот же...
Denn, Это вполне нормально, входы 2 и 3 у счетчиков ИЕ5 включены по И, а это означает, что если на одном из них логический ноль, то состояние другого уже не имеет никакого значения.
Последний раз редактировалось Vladimir_S; 10.05.2016 в 05:45.
