[Поиск 1] Изготовление плат расширения

[Mifody]

А что за разъемы в оригинале, можно фото ?
Это ведь mfm контроллер, я правильно понимаю ? Там же со стороны контроллера два стандартных разъема...

Нет, там со стороны контроллера один разъём. Либо как на современных IDE винчестерах (40пин), или такой же, но на 48пин. Только шаг не дюймовый 2,54, а 2,5 мм. Я думаю, надо ставить IDC50. Такие новые можно легко обжать самому и изготовить шлейф самостоятельно. А на контроллерах с разъёмом 40пин вроде как есть ограничение по максимальному объёму диска. По крайней мере я так понял из мануала..

[Advertiser]

[dk_spb]

Лучше бы развести стандартно на два разъема. Как у большинства винтов. Чтобы потом не мудрить с кабелем. Для стандартных двух mfm кабелей разъемы и шлейфы продаются почти везде - обжать не проблема.

[Mifody]

Точно. Так и сделаю..

[Mifody]

А кто знает, какие файлы нужды для производства? Весь проект PCAD со всеми нужными библиотеками? Или достаточно чего то одного? Например, конечный файл *.PCB ? Или что то другое?

[Mick]

А кто знает, какие файлы нужды для производства? Весь проект PCAD со всеми нужными библиотеками? Или достаточно чего то одного? Например, конечный файл *.PCB ? Или что то другое?

Как правило либо pcb файл, либо гербер. Конкретно можно узнать на сайте производителя.

[L Juriy]

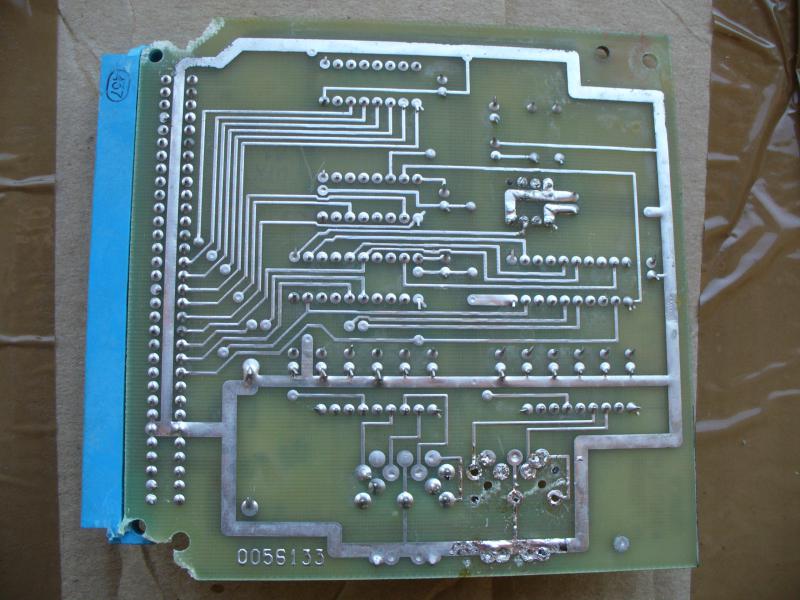

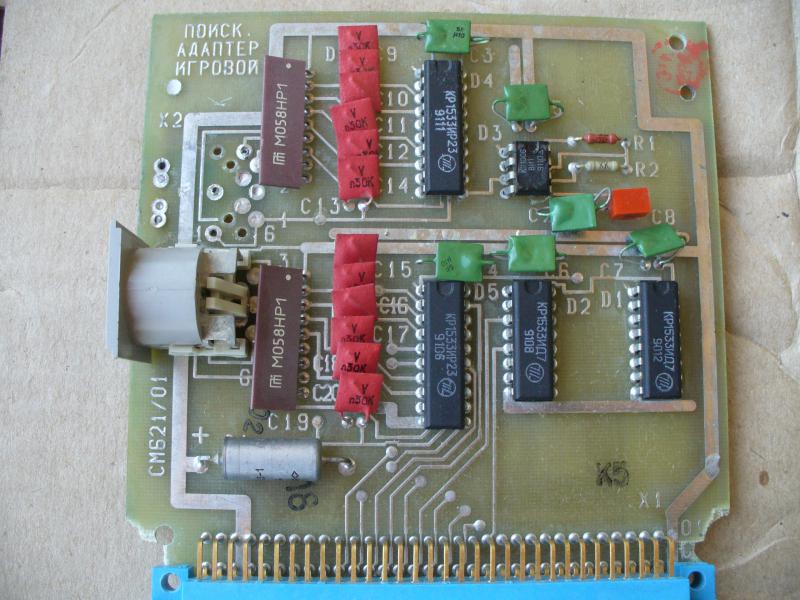

У меня плата джойстика другая. Схема есть в OrCade.

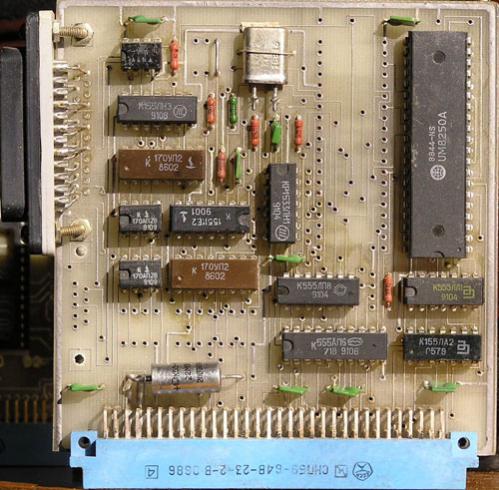

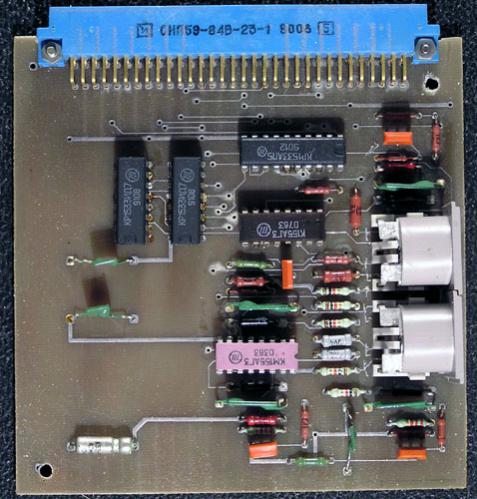

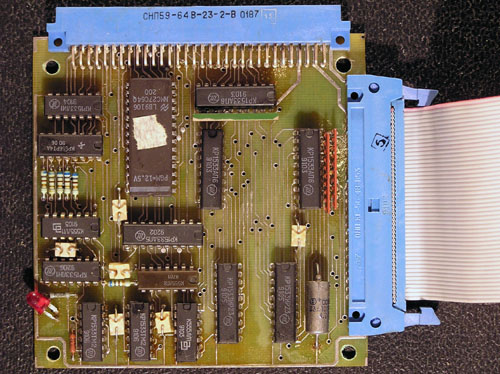

Фото платы для мыша и плата IDE.
Как и обещал платы в PCAD 4.5.

Зеркало: https://drive.google.com/open?id=1sK...U7HbvG78PhXELr

[Quest]

А кто знает, какие файлы нужды для производства?

До zorela мне достучаться не удалось, точнее он на одно мое сообщение ответил и теперь молчит... Здесь в теме отписывался wiktors75, который предлагал помощь в изготовлении плат, можно у него уточнить.

---------- Post added at 17:08 ---------- Previous post was at 17:06 ----------

Но для начала, я бы все-таки заморочился на более актуальных вещах

Я думаю, было бы не плохо сделать заказ по максимуму. Если не ошибаюсь, то от количества зависит цена каждого изделия, т.е. чем больше, тем дешевле.

[Tronix]

Неплохо для начала иметь хотя-бы схему, не говоря уже о рабочем прототипе. Это я насчет IDE...

[Mifody]

Я разговаривал с gdv2002, он сказал что поможет с заказом плат у китайцев. Минимальная партия 5 шт. Цена зависит от размера. Сказал, что примерно можно прикинуть стоимость плат из его темы по продаже новодела. Размер "большой" платы расширения поиска 250х105 мм. Именно точную стоимость платы он сможет сказать после уточнения у китайцев.
gdv2002 из России, а zorel с Украины. Думаю, что лучше отдать предпочтение "российскому производителю..")))
Осталось только выяснить сколько плат нужно. На сегодня готова плата В942. Сегодня попробую сконвертить её в изображение, чтоб вы на неё взглянули. Она разведена авторазводчиком PCAD,поэтому там некислая такая паутина из дорожек. Я сравнивал с оригиналом. Оригинал выглядит аккуратней.. сегодня-завтра посмотрю архивы со схемами, которые L Juriy выложил, гляну что там есть. Вроде как я понял там есть и схема ком портов и схема ИДЕ и джойстик. Начну разводить их..
Как будет разведён "набор" плат, можно будет поговорить о заказе..
L Juriy, а это на фото ваш контроллер ИДЕ? Это от него схема есть в архиве? И есть ли у вас дамп ПЗУ от этой платы?

[Tronix]

L Juriy, а это на фото ваш контроллер ИДЕ? Это от него схема есть в архиве? И есть ли у вас дамп ПЗУ от этой платы?

Я у него спрашивал уже когда-то. Уже этого контроллера у него нет, как нет и дампов ПЗУ Поэтому прошивку придется писать либо с нуля, либо ориентироваться на XT-IDE, как это делал DrPass. Есть еще буржуйские платы ISA8 IDE контроллеров, и прошивки от них, но они так же, как и XT-IDE, юзают DMA. Поэтому чтобы писать прошивку для IDE без DMA нужно нехило разбираться как в программной, так и в аппаратной части. Я думаю методом копи-пасты, гугления и собственного моска можно попробовать осилить прошивку. В любом случае, я однозначно возьму плату IDE контроллера для самосбора.
