Тема: ПЭВМ Спектр

  1. #1
    Veteran Аватар для vfiuchcikicshuusrch
    Регистрация
    01.07.2013
    Адрес
    г. Иваново
    Сообщений
    1,029
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    0
    Поблагодарили
    0 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию ПЭВМ Спектр

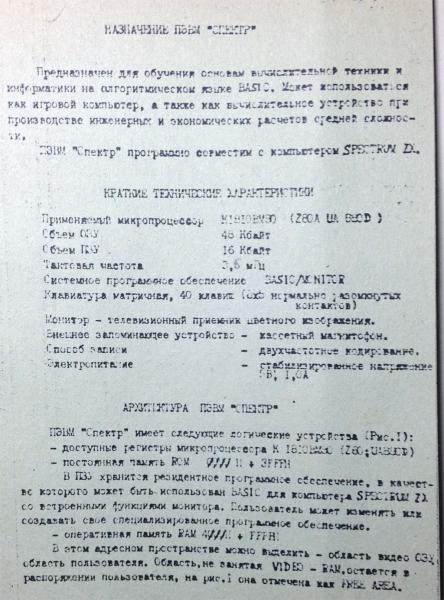

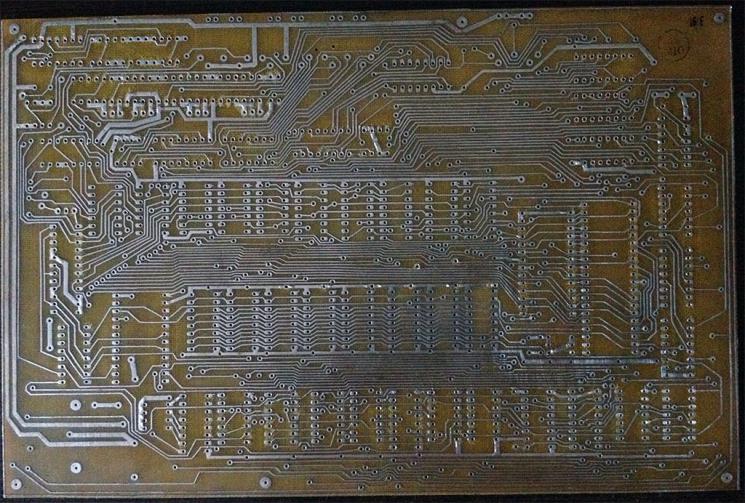

    стал обладателем некоторых документов и 2х печатных плат этого клона.
    по всей видимости клон zx48k
    процессор по документации советский КР1810ВМ80. (надеюсь раздел с темой выбрал правильный)

    на плате есть микросхема 589ир12. подскажите её зарубежный аналог ?!
    буду пытаться собрать так быстрее получиться разобраться в спектрумах)

    ссылка на архив фоток в лучшем качестве.
    фоткал на тел, если будет нужно кому-нибудь, смогу отсканировать.

    Все доки и инфа с модами тут
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	1.jpg
Просмотров:	496
Размер:	90.4 Кб
ID:	48064   Нажмите на изображение для увеличения.

Название:	2.jpg
Просмотров:	458
Размер:	90.7 Кб
ID:	48065   Нажмите на изображение для увеличения.

Название:	3.jpg
Просмотров:	462
Размер:	86.6 Кб
ID:	48066   Нажмите на изображение для увеличения.

Название:	4.jpg
Просмотров:	516
Размер:	98.7 Кб
ID:	48067   Нажмите на изображение для увеличения.

Название:	5.jpg
Просмотров:	554
Размер:	99.1 Кб
ID:	48068

    Последний раз редактировалось vfiuchcikicshuusrch; 04.03.2019 в 20:52.

  2. #1
    С любовью к вам, Yandex.Direct
    Размещение рекламы на форуме способствует его дальнейшему развитию

  3. #2
    Veteran Аватар для vfiuchcikicshuusrch
    Регистрация
    01.07.2013
    Адрес
    г. Иваново
    Сообщений
    1,029
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    0
    Поблагодарили
    0 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    продолжение.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	6.jpg
Просмотров:	399
Размер:	99.4 Кб
ID:	48069   Нажмите на изображение для увеличения.

Название:	7.jpg
Просмотров:	367
Размер:	93.6 Кб
ID:	48070   Нажмите на изображение для увеличения.

Название:	8.jpg
Просмотров:	405
Размер:	98.8 Кб
ID:	48071   Нажмите на изображение для увеличения.

Название:	9.jpg
Просмотров:	365
Размер:	99.6 Кб
ID:	48072

  4. #3
    Banned
    Регистрация
    04.03.2010
    Адрес
    Россия. Пятигорск.
    Сообщений
    2,312
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    2
    Поблагодарили
    2 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от vfiuchcikicshuusrch Посмотреть сообщение
    КР1810ВМ80
    Не существует такого микропроцессора.

  5. #4
    Veteran Аватар для vfiuchcikicshuusrch
    Регистрация
    01.07.2013
    Адрес
    г. Иваново
    Сообщений
    1,029
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    0
    Поблагодарили
    0 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    ну значит на 3-й странице ошибка.)

  6. #5
    Banned
    Регистрация
    04.03.2010
    Адрес
    Россия. Пятигорск.
    Сообщений
    2,312
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    2
    Поблагодарили
    2 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Скорее всего имелось в виду КР580ВМ80А, и осторожнее для него нужно будет три напряжения питания +5в, -5В и +12В. А ваша плата совместима скорее всего с "Радио-86РК", что тоже хорошо само по себе. Интересная машинка.

    ---------- Post added at 00:48 ---------- Previous post was at 00:44 ----------

    Хотя какая-то путаница, на мой взгляд, доки как вроде от спектрум совместимого, но тогда проц однозначно и точно не КР580ВМ80А, а Z80 должен быть с одним питанием, на схемах как раз так и есть.

  7. #6
    Master
    Регистрация
    06.09.2009
    Адрес
    Москва
    Сообщений
    537
    Спасибо Благодарностей отдано
    1
    Спасибо Благодарностей получено
    14
    Поблагодарили
    5 сообщений
    Mentioned
    1 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    vfiuchcikicshuusrch, это находка. Здесь этот клон условно называли "Калужский Спектрум". Думаю, Mick обрадуется документации и сканам плат.

  8. #7
    Guru
    Регистрация
    08.10.2005
    Адрес
    Москва
    Сообщений
    11,691
    Спасибо Благодарностей отдано
    359
    Спасибо Благодарностей получено
    525
    Поблагодарили
    283 сообщений
    Mentioned
    25 Post(s)
    Tagged
    1 Thread(s)

    По умолчанию

    Цитата Сообщение от Viktor2312 Посмотреть сообщение
    Хотя какая-то путаница, на мой взгляд, доки как вроде от спектрум совместимого, но тогда проц однозначно и точно не КР580ВМ80А, а Z80 должен быть с одним питанием, на схемах как раз так и есть.
    Разумеется, это клон Z80 судя по регистрам.

  9. #8
    Member
    Регистрация
    30.05.2011
    Адрес
    Пермь
    Сообщений
    98
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    0
    Поблагодарили
    0 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от vfiuchcikicshuusrch Посмотреть сообщение
    на плате есть микросхема 589ир12. подскажите её зарубежный аналог ?!
    M8212 или I8212.
    Работает в режиме защелки. См. ИР22 между входами/выходами памяти в схемах ZX(например, Скорпион)

  10. #9
    Banned
    Регистрация
    04.03.2010
    Адрес
    Россия. Пятигорск.
    Сообщений
    2,312
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    2
    Поблагодарили
    2 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от vfiuchcikicshuusrch Посмотреть сообщение
    на плате есть микросхема 589ир12.
    Здесь есть аж 80 шт. если заказывать почтой 1 классом, и после выставления счёта, сразу в этот же день его оплатить, то приходит очень быстро. Мне самое быстро приходило за 10 дней в Пятигорск. Цена как видим копейки 25 руб. Два раза в сортир сходить за эти деньги можно и почта у них всего 300 руб (1 классом), сам многое именно тут заказываю, там кстати и других запчастей для спека полно, память, процы, логика.

    http://www.elekont.ru/catalog//k589ir12.html

    Это не реклама, а в помощь, если решишь собирать, самому мне всё равно где будешь запчасти доставать, просто там думаю все есть, в поиске забивай и выдаст сразу что есть.

  11. #10
    Veteran Аватар для vfiuchcikicshuusrch
    Регистрация
    01.07.2013
    Адрес
    г. Иваново
    Сообщений
    1,029
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    0
    Поблагодарили
    0 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    за ссылку спасибо, может пригодиться. буквально все детали есть на руках, кроме ир12.

    собирать буду точно! уже начал по чуть чуть. единственное есть некоторые расхождения со схемой. т.е. на схеме нет некоторых деталей и т.п. (резисторов всяких разных)))... ну по ходу дела, будет видно.

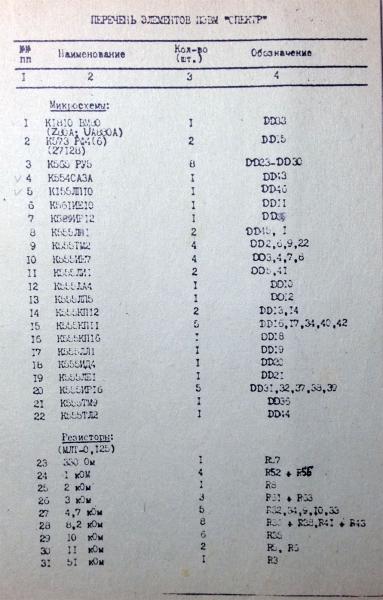

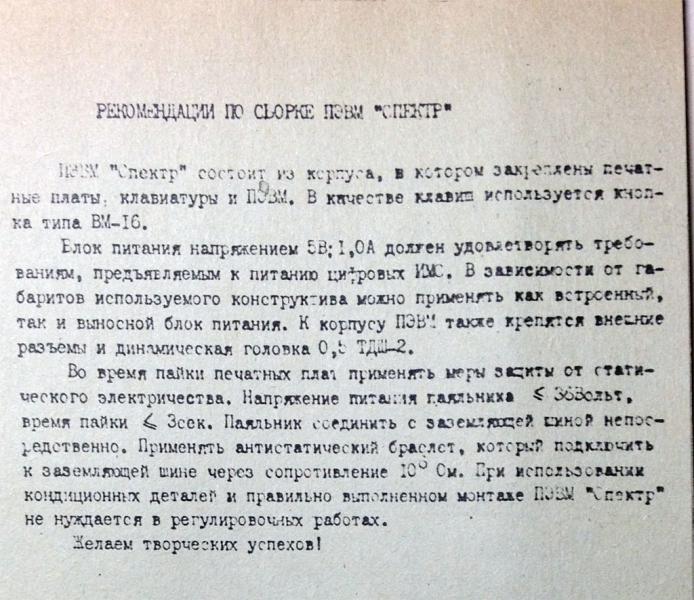

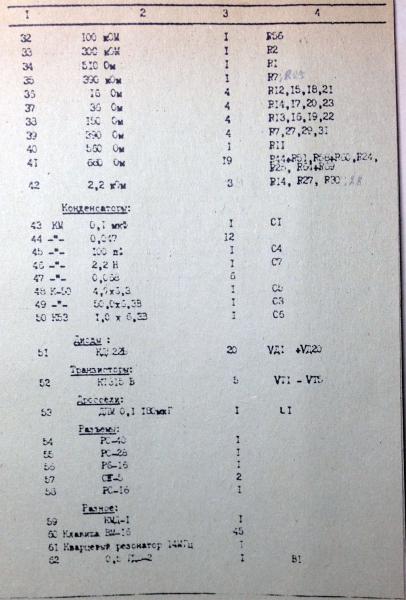

    есть ещё документ со списком деталей и рекомендациями по сборке.

    на следующей неделе отсканирую всё и выложу. сейчас пока фотки не телефон))
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	1.jpg
Просмотров:	280
Размер:	39.2 Кб
ID:	48082   Нажмите на изображение для увеличения.

Название:	2.jpg
Просмотров:	241
Размер:	38.8 Кб
ID:	48083   Нажмите на изображение для увеличения.

Название:	3.jpg
Просмотров:	264
Размер:	82.9 Кб
ID:	48084   Нажмите на изображение для увеличения.

Название:	4.jpg
Просмотров:	169
Размер:	57.7 Кб
ID:	48085   Нажмите на изображение для увеличения.

Название:	5.jpg
Просмотров:	233
Размер:	70.7 Кб
ID:	48086

    Последний раз редактировалось vfiuchcikicshuusrch; 24.05.2014 в 10:02.
