AVR ZX Spectrum V2_0

[valerium]

плата двухслойная и не достаточная помехозащищенность.

А авторская плата, которая мини-формата, разве более, чем двухслойная ?

Скрытый текст

[свернуть]

Скрытый текст

[свернуть]

Скрытый текст

[свернуть]

У меня она есть, у нее при любом питании картинка тоже не идеально устойчивая (чуть дрожит).
Но там есть проблема с зависающей клавиатурой, прошивка клавиатурной тиньки, на которой контроллер сделан, от автора единственная и не меняется, спасает только подключение сброса "ЦП" к клавиатурной авр-ке.

[Advertiser]

[nemo]

А авторская плата, которая мини-формата, разве более, чем двухслойная ?

Он мне сказал что последние варианты 4х слойные. С двухслойными и у него были проблемы. У меня с платой Павла до изображения дело на дошло.

[Trantor76]

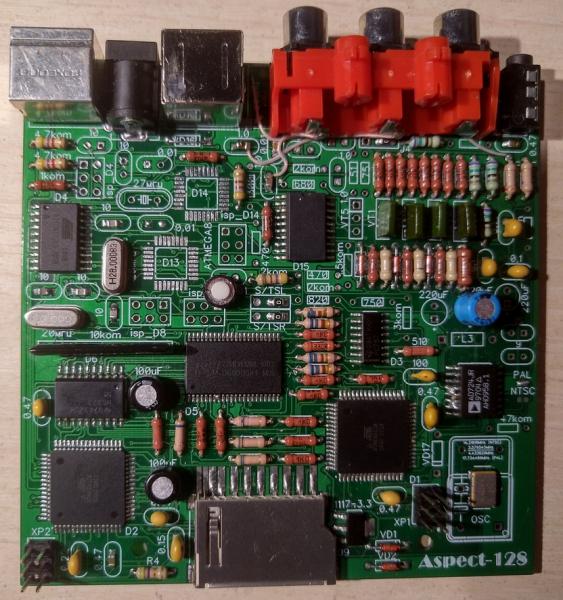

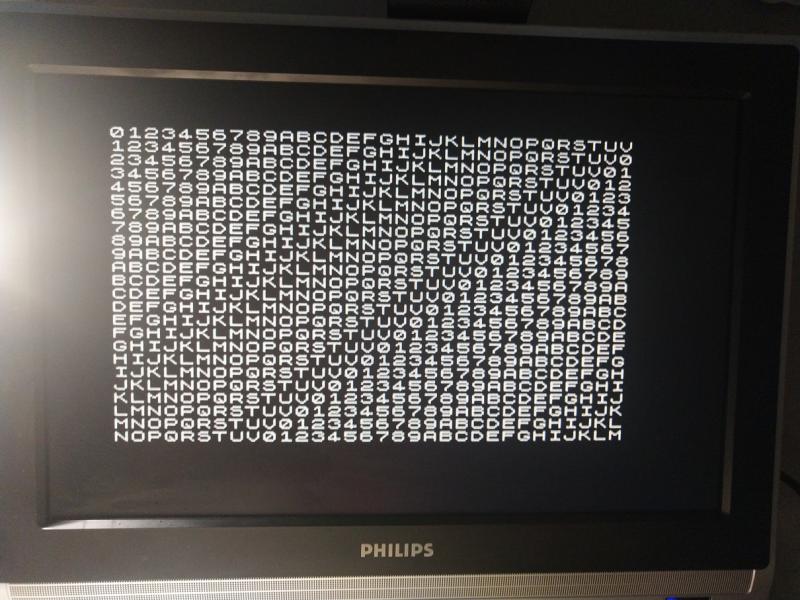

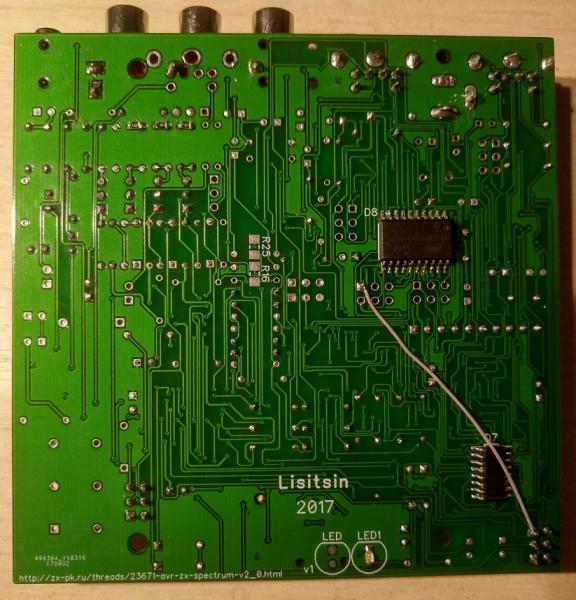

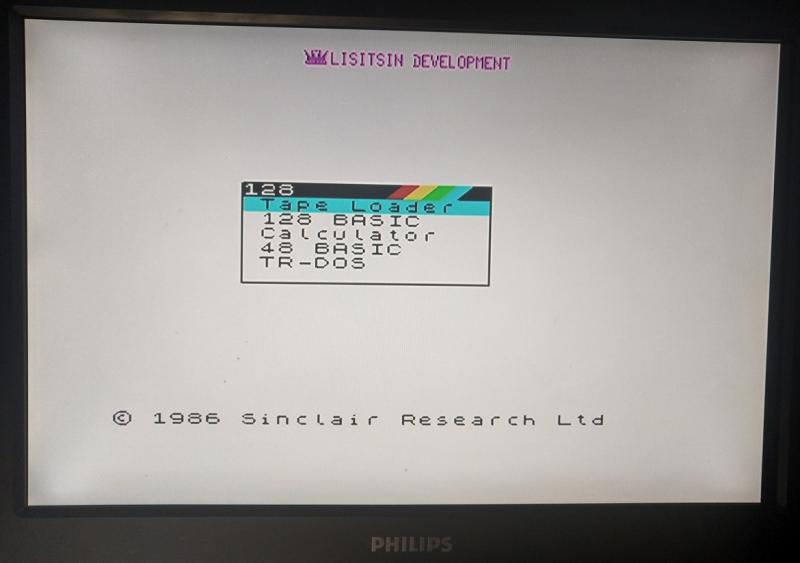

По плате от Павла не так уж и много косяков.От турбо соунда я отказался т.к. работает криво с потрескиванием в динамиках.В данный момент работает видео.Переделал RGB (изначально размах в районе 2.6 вольта)сделал 0.7-0.8 и AD724 завелась.Картинка стабильная(по осцилографу RGB и синхронизация формируются стабильно и правильно).CPU тоже запустилось без особых сложностей.Слот под micro SD разведен с ошибкой так что пришлось использовать обычную SD карту.С клавиатурой бывают глюки (помогает сброс).Все Low Test проходят.Программы и игры работают выборочно,а вот с тестами полная ерунда(TEST4.30 как то очень странно показывает обьем памяти про INT вообще полная ерунда).Я наигрался и больше не вижу смысла дальше ,что то пытаться доделать или изменить.Фото конечного сбора платы.
