[Vslav]

чип достаточно сложен и особенно для ручной разводки, потому, при проектировке, оставляли некоторый запас пространства

Да, согласен, это тоже одна из причин почему трассировка ВМ3 выглядит такой неплотной. Хотя как минимум уже 1801ВМ2 трассировался в специализированной системе проектирования (15УТ-4-017, еще не совсем полноценный САПР, имхо, просто топологический редактор), но все равно топололия планировалась вручную. Вероятно, операции copy-paste уже были, поэтому оно не все так печально.

[Vslav]

Однако, "ничего не предвещало опасности" (с). 1801ВМ3, отрисовано примерно две трети, и уже 23 тысячи транзисторов. Хорошо бы оно за 30К не выбежало. КПДВ:

[Titus]

Однако, "ничего не предвещало опасности" (с). 1801ВМ3, отрисовано примерно две трети, и уже 23 тысячи транзисторов.

А что там с ВМ2? Он уже отстал от паровоза?

[Vslav]

А что там с ВМ2? Он уже отстал от паровоза?

Не, не отстал, просто сейчас работы много, устаю, а над ВМ2 думать надо. А понемножку рисовать можно в любом состоянии, вот потихоньку ВМ3 и векторизую.

[Nick Pastushok]

Вот какая картина:
1801ВМ1 - 5 Мгц , до 1.2 Вт (600-800мВт) , заявлено на кристалле 5х5 мм. 50 000 именно транзисторов или 100 000 структур , но на самом деле транзисторов около 16 800 (~ 5мкм).
1801ВМ2 - 5 Мгц , 1.75 Вт , заявлено на кристалле 5.3х5.45 мм. 120 000 элементов , примерно 18 500 транзисторов (~ 4мкм).
1801ВМ3 - 6 Мгц , 1.5 Вт , заявлено на кристалле около 200 000 вентилей , кристалл ~ 7х9 мм. и примерно до 30 000 транзисторов пока ожидается (~ 4мкм).

Вот пока мое мнение такое что кристалл 1801ВМ3 по площади больше чем в 2 раза крупней и даже сделав скидку на меньшую плотность и компактность разводки следует наверное ожидать и почти в 2 раза больше транзисторов а это 18 500 х 2 , потому, думаю, дотянет до 35 000, ну уж за 30 000 перевалит точно.
Если я правильно понимаю, узкое место в 30 000 в ПИКАДе ?

[Vslav]

за 30 000 перевалит точно.

Не, не перевалил. Примерно 28900 транзисторов получилось.

Картинка в GIF, ~12М, кликабельно:

Если я правильно понимаю, узкое место в 30 000 в ПИКАДе ?

Да оно все уже тормозит, пикад не самый медленный еще.

[Advertiser]

[Titus]

Не, не перевалил. Примерно 28900 транзисторов получилось.

Когда же будет готова схема ВМ2?
Все эмуляторописатели сразу же (а может и не сразу) напишут 'честные' УКНЦ, ДВК и т.д.

[Vslav]

Когда же будет готова схема ВМ2?

Транзисторная схема давно готова, наверное модель имелась ввиду?
Я надеюсь что ВМ2 будет еще в этом году, надо хотя бы по одному процессору в год "выпускать"

[Nick Pastushok]

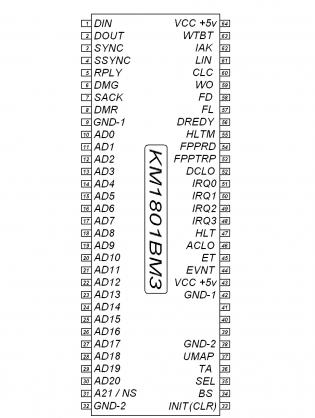

У Вас указано 39,40,41,42 как GND.
Я для своего макета тестером на одном из моих двух процов звонил, получалось что только 42, а 39-41 ни с чем ни как не звонились, то есть они не могут быть подключены на этот пятачок. Так же и указан проц в обозначении на многих схемах и в справочниках.



Возможно есть разные варианты процов?

Я заметил что в Вашей отладочной плате Вы все эти контакты закоротили и все обозначили как GND, но там у меня это ни каких подозрений не вызвало , потому как нигде не указано что их нельзя использовать и реально они ни как ни с чем не звонятся. (если бы что то было звонились бы защитные диоды или просто сопротивление какое то было на землю или на плюс).

- - - Добавлено - - -

Да, и вот был вопрос , зачем отдельные две земли ?

[Vslav]

У Вас указано 39,40,41,42 как GND.
Я для своего макета тестером на одном из моих двух процов звонил, получалось что только 42, а 39-41 ни с чем ни как не звонились

Да, очень хороший вопрос.
Ответ определяется разваркой кристалла в корпус, то есть схемой тоненьких золотых проводничков, соединяющих контактные площадки на кристалле с контактными площадками внутри корпуса микросхемы. На площадку кристалла которая на фото обозначена как 39-42 приходит два проводничка, я сразу не разбирался откуда именно они идут, поэтому там надпись 39-42, сейчас проверил (на втором кристалле - первый кристалл сошлифован, там уже никаких проволочек нет, а на втором уже изрядно микроскопом помяты) - оба идут с корпусного вывода 42, а корпусные выводы 39-41 свободны, тут Вы правы. Точно так же сделаны дублированные соединения на контактах 32 и 64.

Контакты 40, 41, 42 подсоединены на землю на схеме МС1201.03 (там табличка есть, в ней указано), поэтому они и на экспериментальном модуле подсоединены. Зачем так сделано в исходной плате 1201.03 - сейчас пока непонятно.

Возможно есть разные варианты процов?

Маловероятно, имхо. Я поправлю надписи согласно обнаруженной разварки, 42 - земля, 39-41 - свободны.

Да, и вот был вопрос , зачем отдельные две земли ?

Думаю что для снижения перекрестных помех типа crosstalk по цепям питания. Как оказалось, ВМ3 отлично генерирует помехи (и 3064 на модуле также отлично их ловил), поэтому разработчики топологии выделили ядру процессора отдельную землю, изолированную от земли силовых каскадов внешних драйверов. 9 и 42 - земля силовых драйверов, 32 и 38 - земля внутренних схем процессора.
