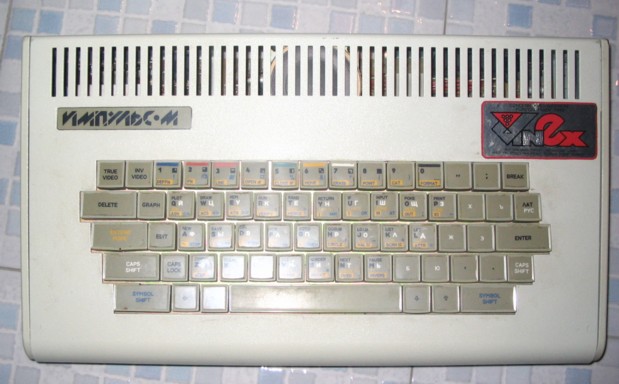

Это фотошаблоны от "Ленинград 1". Только на них оригинальные надписи кто-то подретушировал. Хорошо заметна затертая надпись (см. фото).Сообщение от Gatsu
Кстати в конце 80-х начале 90-х была такая мода, как погоня за "новинками". Меняли дату "1982" в фирменных прошивка ПЗУ на более новую. На схемах и монтажках (часто даже без единого исправления) ставили новую дату. Это особенно практиковалось у не чистых на руку продавцов. А попадались на это в основном начинающие сборщики.
С любовью к вам, Yandex.Direct
Размещение рекламы на форуме способствует его дальнейшему развитию
Доброго времени суток всем!
to Conan: Только что вернулся из Нальчика, привёз кое-какой инфы по БК "Эльбрус", только пока не придумал как выкладывать - всё на бумаге, качество... как обычно - оставляет желать лучшего... сканера нет...
Что есть - для "затравки" фотки собранных плат БК "Эльбрус-001" и БК "Эльбрус-М", фотки девственно чистой платы прародителя БК "Эльбрус" - "Новосибирска"...
БК "Эльбрус-001"
=============
http://img-fotki.yandex.ru/get/3013/...d21b9_orig.jpg
http://img-fotki.yandex.ru/get/3412/...4a6f4_orig.jpg
БК "Эльбрус-М"
============
http://img-fotki.yandex.ru/get/3011/...f049d_orig.jpg
http://img-fotki.yandex.ru/get/3011/...8c745_orig.jpg
"Новосибирск"
===========
http://img-fotki.yandex.ru/get/3013/...31ce4_orig.jpg
http://img-fotki.yandex.ru/get/3411/...069c9_orig.jpg
Кроме фоток есть схемы обоих вариантов, описание схемотехники, логика ПЛМ'ок, прошитые ПЛМ'ки и ПЗУ
Последний раз редактировалось PKZX; 26.04.2009 в 15:07.
Супер! Давно пытался найти что-либо по этой модели. Бумажные копии (когда их передавал еще jtn) сканировал Рома (CHRV). Можно его попросить помочь (через электропочту).
Вот что интересно, один хороший человек присылал фотку платы, которую ему представили как "Эльбрус". Но она была явно для другого корпуса и напоминала "Новосибирск". А тут такое совпадение. В общем интересно узнать про разработку (и если известно) про разработчиков БК "Эльбрус".
Вот это очень нужно. Особенно если совпадает с "Новосибирском". У меня уже несколько человек спрашивали прошивки.
Постараюсь восстановить историю по памяти... давно это было... многое не помню, самое обидно не помню большинства фамилий...А по поводу разработчиков - меня можно "зачислять" в команду разработчиков моделей "-М", "-128" и контроллера BDI под эти модели
Добавлено через 2 минуты
Был, был такой корпус - самая первая ревизия "001-го" шла в небольшом пластиковом корпусе (под размер платы) с плёночной клавиатурой и наклеенными аллюминиевыми шильдиками на верхней фаске клавиш...
Последний раз редактировалось PKZX; 26.04.2009 в 16:50. Причина: Добавлено сообщение
Очень интересно, тем более из первых рук!
Вот эта плата (см. фото) Она?
Нет, не она... Та про которую я говорил практически повторяет плату "001-го", за исключением верхней кромки (разъёмы)...
Отличительные черты:
1) На платах "Новосибирска", БК "Эльбрус", БК "Эльбрус-001", БК "Эльбрус-М"
присутствуют два "раздельных" поля ОЗУ - 8 х К565РУ6 (видео) и 8 х К565РУ5,
три ПЛМ К565РТ1 (формирование синхросигналов; выборка
ОЗУ/ПЗУ/портов; расширенная клавиатура) и ПЗУ К155РЕ3 (формирование
выборки для "видео ОЗУ");
2) Кварцевый резонатор на всех платах на частоту 13МГц;
3) На платах "Новосибирска", БК "Эльбрус", БК "Эльбрус-001" четыре посадочных
места под ПЗУ типа К573РФ4/6 (2764);
4) Есть посадочные места под последовательный и параллельный порты
(К580ВВ55/ВВ51);
5) На плате "Новосибирска" есть место под установку трёх прецизионных
многооборотных подстроечных резисторов (регулировка амплитуды первичных
цветов), в "Эльбрусах" этого нет!
6) ПЛМ и ПЗУ К155РЕ3 абсолютно совместимы между собой для версий
"Новосибирск", БК "Эльбрус", БК "Эльбрус-001" (за исключением нумерации
микросхем в схемах)
Добавлено через 3 часа 32 минуты
На всякий случай внешний вид БК "Эльбрус-001" (фото не мои, нашёл на "молотке")
http://img-fotki.yandex.ru/get/3011/...612e19ee_L.jpg
http://img-fotki.yandex.ru/get/3414/...12ebaf06_L.jpg
http://img-fotki.yandex.ru/get/3012/...1851545e_L.jpg
http://img-fotki.yandex.ru/get/3411/...a0939bdd_L.jpg
http://img-fotki.yandex.ru/get/3013/...b491112b_L.jpg
Последний раз редактировалось PKZX; 26.04.2009 в 20:56. Причина: Добавлено сообщение
Помогите распознать спек с раздельными полями
Ahoj!

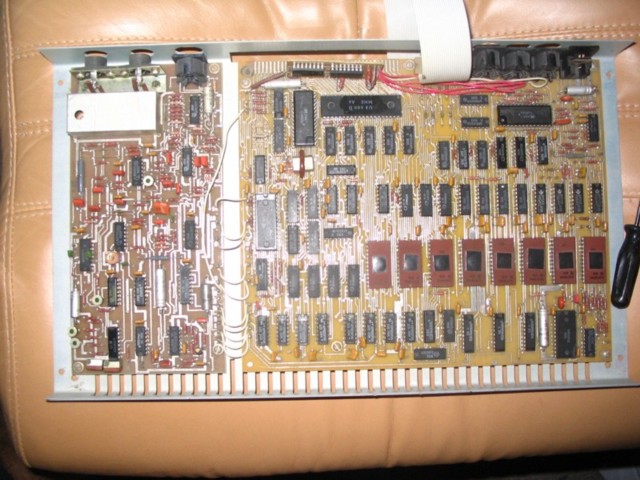

Помогите распознать плату и подскажите, где взять схему (если узнаете, что это). Справа и слева от CPU/ROM - столбики РУшек. ниже от процессора - ряды логики.
Спасибо!
Ссылки на схему Радуги уже нерабочие. Огромная просьба перевыложить схемы.

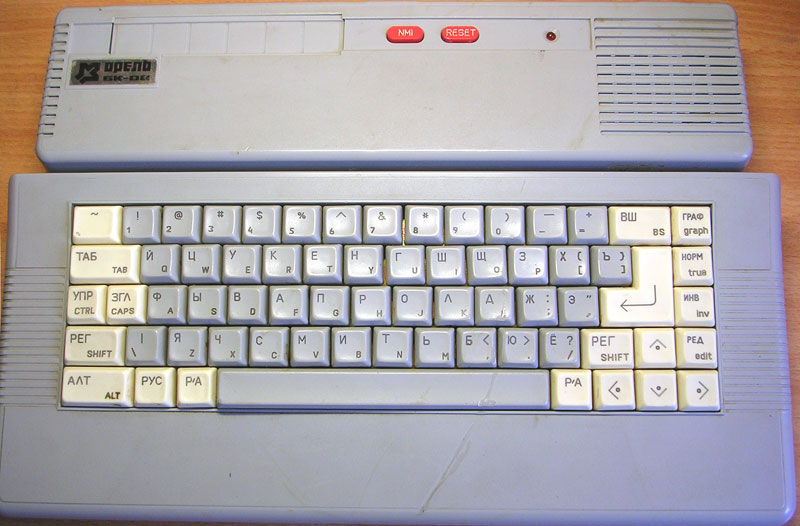

Так и не нашел на форуме ответ по этому клону... Есть похожий девайс, хотелось бы знать, что за клон и, по возможности, найти схему...
На фотографии "Харьков". Схема и монтажка имеются. Пишите адрес электропочты в ЛС, вышлю.
http://zxtracker.eximservice.com.ua/...cf27caa0ec9cc8
