Список (поиск) отечественного Speccy-железа

[glukmaker]

А вот и схемы... (вернее то, что у меня осталось)
Правда при загрузке на форум они сильно ужались...
Если нужны первоначальные сканы - могу выложить куда-нить в другое место...
1. Левая полустраница от основной схемы.
2. Правая полустраница от основной схемы.
3. Левая полустраница от схемы контролллера FDD, стабилизатора и кодера СЕКАМ. (Правая полустраница на которой находится остальная часть кодера СЕКАМ утеряна).
4. Левая полустраница от размещения элементов на плате.
5. Правая полустраница от размещения элементов на плате.

[Advertiser]

[glukmaker]

Закинул временно на http://nixteam.net/zx/zx.zip (с полгода вытирать не буду, а потом хз)
Огнелис правда ругается на это домен, но не обращайте внимания...
Схемы все равно не особо хорошего качества, но это уже проблемы не сканирования, а состояния бумажных вариантов, которые у меня имеются.
Вобщем если вдруг обнаружится что это не самостоятельный клон, а копия с какого-то другого, то сообщите.

[ALEXEY.GORDEEV]

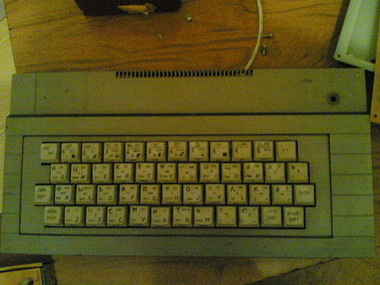

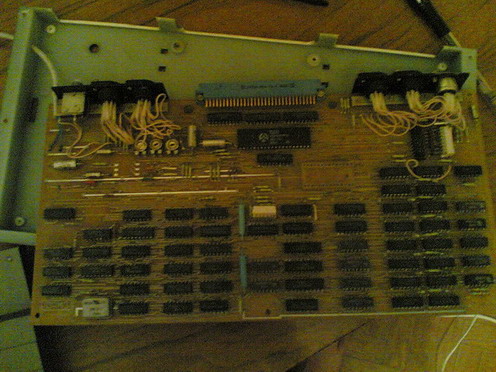

Заимел себе Himac HR42 02 . Фото по просьбе тов. KALDYH прилагаю:

[Mikka_A]

Заимел себе Himac HR42 02 . Фото по просьбе тов. KALDYH прилагаю:

Хочу Хочу Хочу1111

[Дмитрий]

какой же он клевый!!!!!

Жесть... сплошняком ПЛМки %) кроме двух И185 стоит еще три штуки ХЛ8 - АТМко отдыхает

[jimled]

Купил на рынке плату. Не хватает транзисторов, кварца, КМок, естественно..

Может кто знает что за спектрум и есть у кого схема?


Заранее, спасибо!

P.S GoldstarZ8400A - хороший ли аналог Z80?

[Sergei Frolov]

Ы?
http://www.leningrad.su/museum/show_calc.php?n=319

[jimled]

А! Это Робик )
Понятно теперь...а то я смотрю надписи на микросхемах, заводской подход..
Жаль, что на сайте нет схемы.

[Sergei Frolov]

Ищите на этом форуме.

[m.d.]

Ремонтирую «Север-48» (для статистики: «вылетел» ТМ8 после тактового генератора + вроде бы проблемы с цветами). Выбрал из этой темы все, что относится к нему (схема, разъемы, прошивки РТ-шек), чуть поправил изображения, добавил фото другого варианта платы и корпуса, запаковал: http://symbiot7.valuehost.ru/files/Sever-48.rar (11,4 Мб)
