Кто-нибудь разбирался с параметрами развертки Корвета?
Всего 312 строк развертки, через сколько скан-линий после кадрового синхроимпульса начинаются видимые 256?
Аналогичный вопрос про строчную развертку - всего строка имеет продолжительность 656 тактов пиксельклока 10 МГц, через какое количество тактов после строчного СИ начинаются информационные 512?

[Sancho45]

Все параметры зашиты в 556рт2. Как видно из этого примера, область вывода(по вертикали) в середине. Позже гляну, скажу точные значения...

[Sancho45]

Кто-нибудь разбирался с параметрами развертки Корвета?
Всего 312 строк развертки, через сколько скан-линий после кадрового синхроимпульса начинаются видимые 256?
Аналогичный вопрос про строчную развертку - всего строка имеет продолжительность 656 тактов пиксельклока 10 МГц, через какое количество тактов после строчного СИ начинаются информационные 512?

Как будете использовать данную инфу?
Закатились куда-то мои записульки, но для строки след. инфа:

формула HSYNC=not(notHBL*VBL*notC3*C2)

Скрытый текст

полупериод выхода разряда счетчика C0=800нс (самый младший бит адреса озу для вывода 1го байта или 8 бит), пиксельклок 100нс

[свернуть]

notHBL наступает после вывода 64 байтов, 64*800нс=51.2мкс, в этот момент VBL=1 и С3=0, фронт С2 наступает через 3.2мкс и спад через 3.2мкс. Перезагрузка счетчиков через 64мкс.

Итого длительность выводимой инфы 51.2мкс + "уровень черного" 3.2мкс + строчный синхроимпульс, длительностью 3.2мкс и оставшееся время "уровень черного"(на обратный ход луча и тд) 6.4мкс

Не совсем точно по стандарту, но более менее...

По кадрам так же расписать ?

- - - Добавлено - - -

по тактам 512+32+32+64

- - - Добавлено - - -

Самое главное забыл сказать, формула для перезагрузки счетчиков не соответствует формуле из доков, т.е. в реальных корветах зашита
формула LOADCT2=not(notHBL*C0*C1*C2*C3), это 640 тактов

[Pyk]

Спасибо!

Как будете использовать данную инфу?

Традиционно в Emu80 существует режим, отображающий экран "как на ТВ", повторяющий реальное расположение видимой области и бордюра в соответствии с ТВ-стандартами. Хотел то же самое сделать и для Корвета. Хотя, судя по обсуждению а форуме, боюсь, что придется искусственно сдвинуть картинку вправо, чтобы оно влезло. Чуть позже прикину.

По кадрам так же расписать ?

Да, неплохо бы, был бы благодарен. Пытался вчера разобраться в прошивке D40, но так сразу сложновато...

И еще - я правильно понимаю, что длительность сигнала VBL, поступающего на ВВ55 и ВН59 - полкадра? К нему тоже надо бы привязаться: синхронизировать с растром и учесть длительность...

[Sancho45]

было бы не плохо, если емуль читал прошивку JED (556рт2) и оттуда брал бы параметры, т.к. например:

Самое главное забыл сказать, формула для перезагрузки счетчиков не соответствует формуле из доков, т.е. в реальных корветах зашита
формула LOADCT2=not(notHBL*C0*C1*C2*C3), это 640 тактов

- одно не соответствие и я сделал для себя еще несколько прошивок для монитора. Если бы емуль их понимал, то можно было бы и проверять на нем новые)))
По кадрам чуть позже, пытаюсь свои записи отыскать, если не найду, посчитаю еще раз по фрмуле, там просто не по порядку
формула, надо местами поменять записи, что бы логический понятно было( синхра, гасящие где до, где после синхры...)

[Pyk]

Итого длительность выводимой инфы 51.2мкс + "уровень черного" 3.2мкс + строчный синхроимпульс, длительностью 3.2мкс и оставшееся время "уровень черного"(на обратный ход луча и тд) 6.4мкс

Что-то не стыкуется немного... 51,2 + 3,2 + 3,2 + 6,4 = 64 мкс. В то же время, судя по документации, период частоты HBL составляет 65,6 мкс, а не 64, как по стандарту...

- - - Добавлено - - -

Самое главное забыл сказать, формула для перезагрузки счетчиков не соответствует формуле из доков,

А, понял!

- - - Добавлено - - -

по тактам 512+32+32+64

Прикинул - у меня получилось, что при таком раскладе в кадр слева не будет помещается примерно одно знакоместо (7-8 пикселов). Это соответствует реальности?
Как получен кадр с бордюром на предыдущей странице? Это оригинальный Корвет или с модифицированной прошивкой D40? С помощью чего картинку вывели на монитор?

- - - Добавлено - - -

было бы не плохо, если емуль читал прошивку JED (556рт2) и оттуда брал бы параметры

Не уверен, что способен на такой подвиг, но вариант поменять несколько параметров в исходниках (пиксельная частота, длительности гашения и т. п.) и посмотреть, что получается - вполне реален...

[Advertiser]

[Sancho45]

Прикинул - у меня получилось, что при таком раскладе в кадр слева не будет помещается примерно одно знакоместо (7-8 пикселов). Это соответствует реальности?

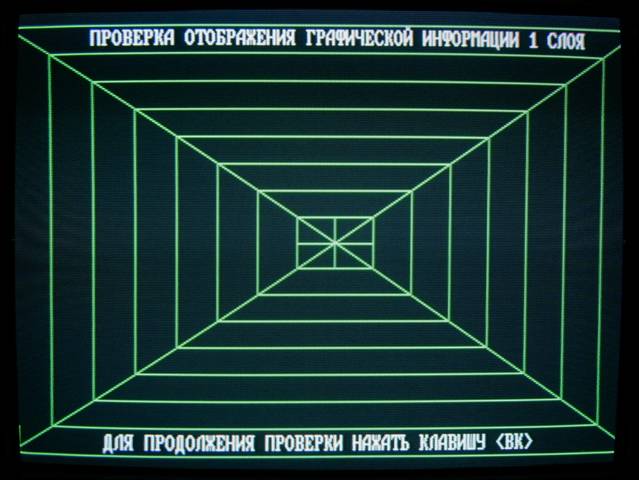

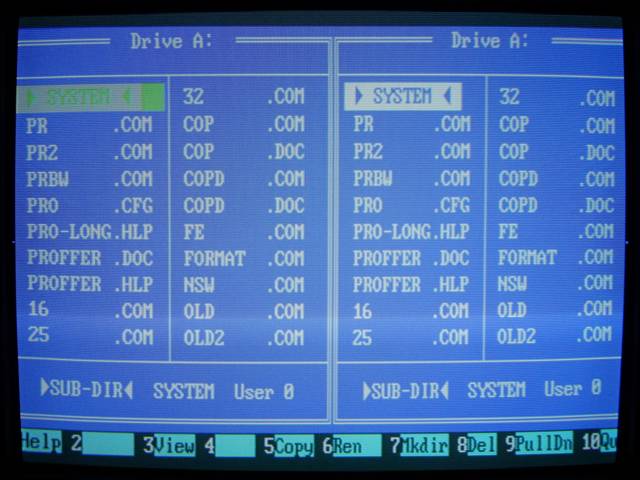

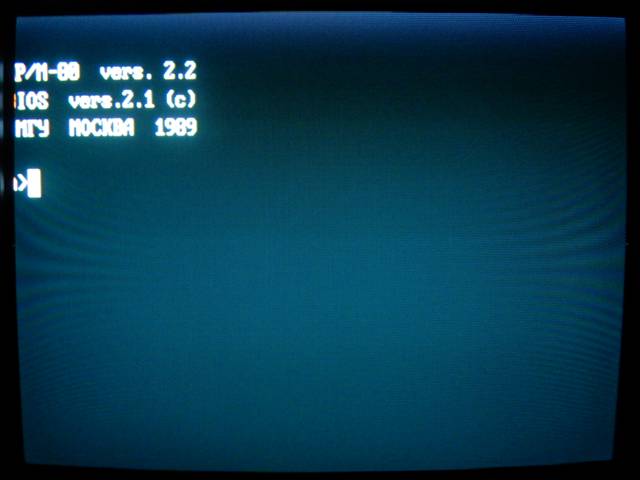

да, так и есть. Вот пример, первая картинке

Как получен кадр с бордюром на предыдущей странице? Это оригинальный Корвет или с модифицированной прошивкой D40?

Мод, как тут например

С помощью чего картинку вывели на монитор?

тут

- - - Добавлено - - -

Как получен кадр с бордюром на предыдущей странице?

это к моду не относится, это замена в луте черного и если полностью картинку по стандарту развертки выводить, то бордюр будет

[Pyk]

да, так и есть. Вот пример, первая картинке

Отлично, теория сошлась с практикой Но придется в эмуляторе картинку сдвинуть, не резать же...

если полностью картинку по стандарту развертки выводить, то бордюр будет

Я имел в виду аппаратные средства, уже понял насчет zxkit. В эмуляторе бордюр тоже будет. Делать в эмуляторе затемнение из-за уровня черного, думаю, не стоит...

А вопросы еще появляются... Так и не понял, например, VBL или HBL заведен на таймер в реальных Корветах... Логичнее было бы, конечно, видеть там HBL...

[Sancho45]

По кадрам чуть позже

формула кадровой из 4х частей:

Гасящие кадровой(черные строки со строчной синхрой)=
(notHBL*notVBL*notC10*C9*notC11*notC3*C2) 8строк +
(notHBL*notVBL*C10*notC9*notC11*notC3*C2) 8строк +

Синхра
(HBL*notVBL*C10*C9*notC11) так же 8 строк

гасящие после синхры(черные строки со строчной синхрой)
(notHBL*notVBL*C11*notC3*C2) 32 строки

Итого 16 гасящих строк до синхры (нижний бордюр)+ 8 строк синхры+ 32 гасящие строки на обратный ход и верхний бордюр, всего 56строк+
256строк изо = тотал 312

- - - Добавлено - - -

про HBL И VBL позже..........

[DDp]

Итого длительность выводимой инфы 51.2мкс + "уровень черного" 3.2мкс + строчный синхроимпульс, длительностью 3.2мкс и оставшееся время "уровень черного"(на обратный ход луча и тд) 6.4мкс

Итого 16 гасящих строк до синхры (нижний бордюр)+ 8 строк синхры+ 32 гасящие строки на обратный ход и верхний бордюр, всего 56строк+
256строк изо = тотал 312

Спешу "обрадовать", бывают другие варианты.

Самое главное забыл сказать, формула для перезагрузки счетчиков не соответствует формуле из доков, т.е. в реальных корветах зашита формула LOADCT2=not(notHBL*C0*C1*C2*C3), это 640 тактов

(для строчной) В Ижевске шили формулу из доков. ;)

Схемы

https://disk.yandex.ru/d/yXYBW39y3Lj...0%9F%D0%9A8020

[свернуть]

Имею две платы местного производства.

Плата 1

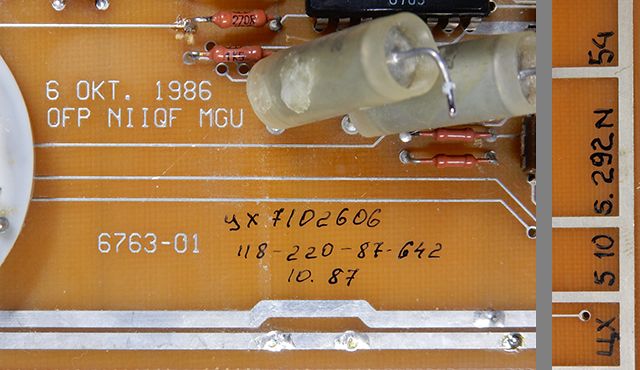

надписи на плате
(вытравлено)
6 OKT. 1986
OFP NIIQF MGU
6763-01
(краской)
ЦХ 7102606
118-220-87-642
10.87
ЦХ 5 10 5. 292 N 54



Плата 2

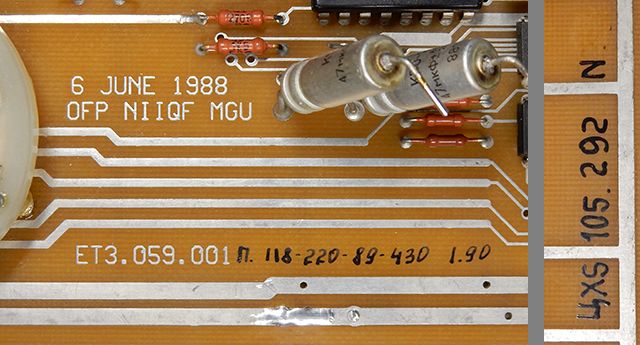

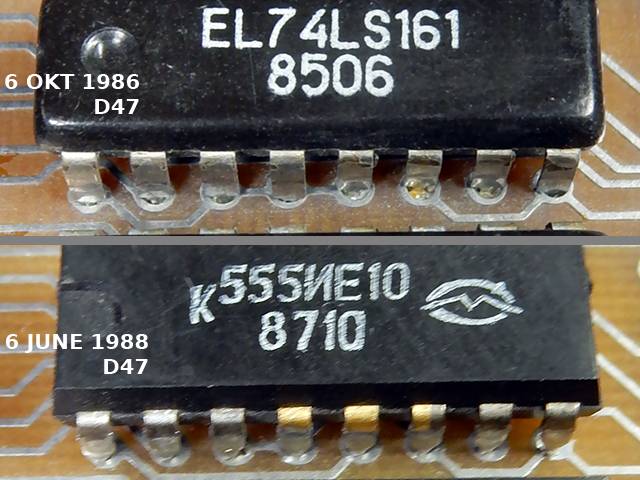

надписи на плате
(вытравлено)
6 JUNE 1988
OFP NIIQF MGU
ET3.059.001
(краской)
П. 118-220-89-430 1.90
ЦХ5 105. 292 N



Обе платы
Кв.резонатор 20 МГц.
Pixelclock 10 МГц.
Частота строчной развёртки ~15,24 кГц; период ~65,6 мкс (делитель 656).

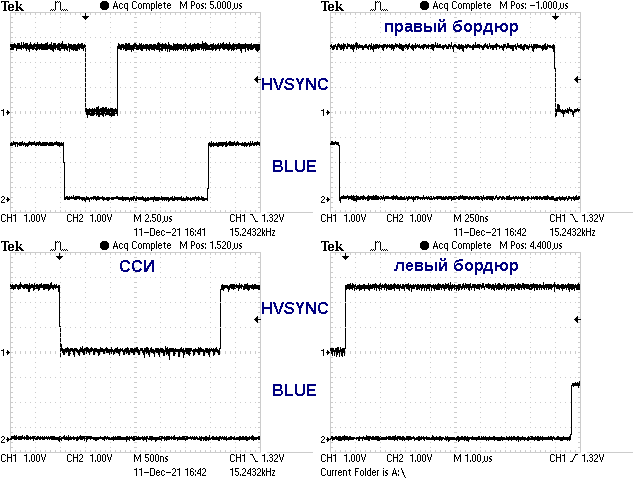

Правый бордюр ~2.16 мкс; строчный СИ ~3.2 мкс; левый бордюр ~9 мкс.



Плата 1

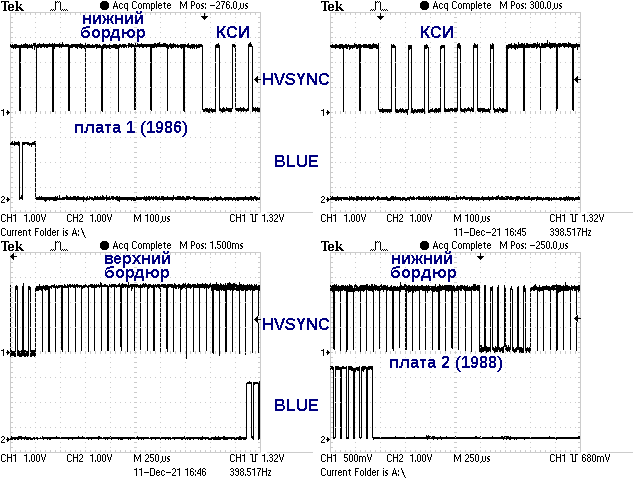

Нижний бордюр 10 строк; кадровый СИ 8 строк; верхний бордюр 32 строки.
Замер частоты строчной/кадровой осциллографом - 15.2432 кГц / 49.8144 Гц.

Плата 2
Нижний бордюр 16 строк; кадровый СИ 8 строк; верхний бордюр 32 строки.
Замер частоты строчной/кадровой осциллографом - 15.2402 кГц / 48.8464 Гц.

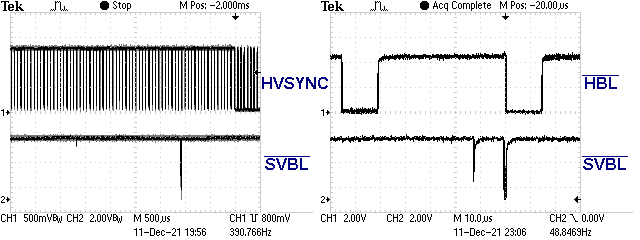

На обоих платах на ВИ53:
выв.18 (CLK2) - /HBL
выв.16 (GATE2) - /SVBL (инвертированный с выв.15 D48)
НО!!! На плате 1 это сделано доработкой (МГТФом на нижней стороне).
Отрезанная от выв.18 дорожка прозванивается на выв.11 D48 (/VBL).



Можно сделать вывод:

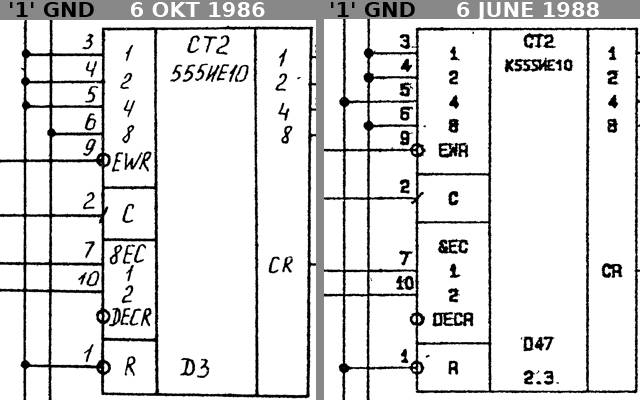

схема KORVET_sch_izh.djvu соответствует плате ревизии 1986 года,
а схема KORVET_sch.djvu - плате ревизии 1988 года.
