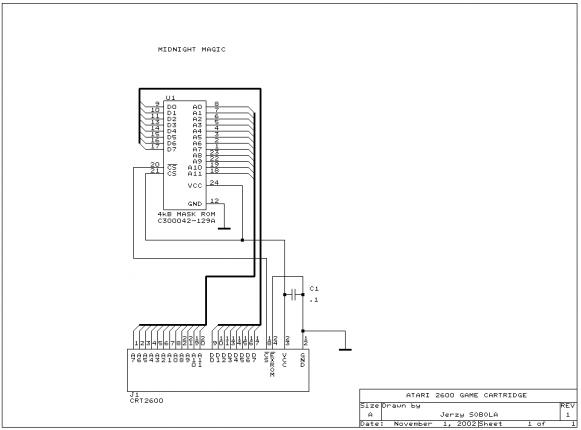

КАРТРИДЖ СХЕМА


Источник

[Atari]

Нужна схема этой консоли, может, у кого нибудь есть монтажка картриджа? Распайка джоя? Реально сделать такой кампутер самому? На макетке?

а зачем его делать самому если можно просто обменять или купить?

[Atari]

на обмен у вас есть?

http://zx.pk.ru/showpost.php?p=308795&postcount=67

[CodeMaster]

А кто подскажет в этой схеме со входа ВЧ-модулятора можно сделать ответвление для подключения приставки по AV и какой конденсатор ставить в развязку? И откуда на схеме взять звук для AV?

[m.d.]

А кто подскажет в этой схеме со входа ВЧ-модулятора можно сделать ответвление для подключения приставки по AV и какой конденсатор ставить в развязку? И откуда на схеме взять звук для AV?

Я делал так. И цветопередача (см. пост по ссылке) таки у меня правильная — просто у PAL версии TIA другая палитра.

[CodeMaster]

Я делал так.

У меня оригинальная 2600 JR, так что может не подойти?

[m.d.]

У меня оригинальная 2600 JR, так что может не подойти?

Там подключение напрямую к TIA. У меня TIA не оригинальная и пара выводов отличалась расположением, но подписи на схеме делал для оригинальной. Должно работать.

---------- Post added at 23:58 ---------- Previous post was at 23:41 ----------

Распайка джоя?

http://pinouts.ru/Inputs/JoystickAtari2600_pinout.shtml

Если 7-й вывод подтянут внутри консоли к питанию (а так и должно быть), то без проблем работает геймпад от Сеги (Sega Mega Drive).

[CodeMaster]

Да тот и стоит, на который ссылались выше — это я делал :-)

Вот тогда не понял:

Во-первых, адресное пространство картриджа составляет 4К байт, а не 8, как я вначале предположил, увидев 13 адресных линий. Да, A12 — это A12 процессора, но для картриджа это ни что иное, как CE. Причем, именно такое CE — без черточки, в прямой логике. A12 идет напрямую на /CS 6532 и TIA — они сидят в младших адресах, а ПЗУ — в старших. Значит, картридж кроме ПЗУ должен еще содержать на борту инвертор для /CE. В первой версии платы я этого всего не учел.

В схемах на оригинал /CS (/CE) инвертирован и картридж не содержит ничего кроме ПЗУ :-/
