Сборка настройка платы Орион-128(УКНЦ)+ PS/2(caro)+FDD+IDE+Z80card2....

[genka_z]

А собирал ли кто плату первой версии (зеленую)?
Есть чистая плата, но на ней земля и питание замкнуты. Это на моей плате дефект или это глюк этой ревизии?
При таком количестве переходных отверстий и проводников искать КЗ - это жесть..
Пробовать подключать блок питания АТХ и искать место, где греется?

[Advertiser]

[Denn]

Пробовать подключать блок питания АТХ и искать место, где греется?

С "козой" ни один АТХ БП не стартанёт. А если коротить на-горячую, то уйдёт в защиту.

Как вариант, включить в цепь утюга или электрочайника (от 2 кВт и выше)

[Error404]

А собирал ли кто плату первой версии (зеленую)?
Есть чистая плата, но на ней земля и питание замкнуты. Это на моей плате дефект или это глюк этой ревизии?
При таком количестве переходных отверстий и проводников искать КЗ - это жесть..
Пробовать подключать блок питания АТХ и искать место, где греется?

Вообще ничего не впаяно, даже перемычки? Не помню какая у меня ревизия (точно не последняя) - где перемычки по дефолту соединены в одно из положений (для другого перед постановкой джампера надо резать), и есть там одна перемычка, которая дефолтно подсоединена к +5В (серия 555/1533 допускает, но я всегда за pullup резистор!), а джампер я одел на другое положение - к земле. И звонилось КЗ. Пока я эту козу вычислил, уже успел и дорожки порезать и один подозрительный разъем высверлить

- - - Добавлено - - -

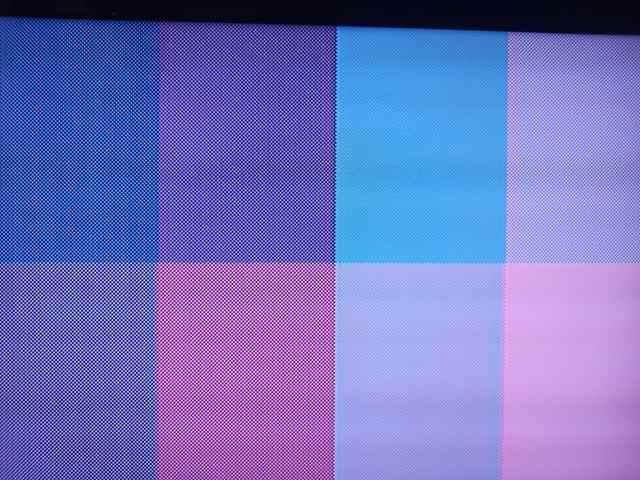

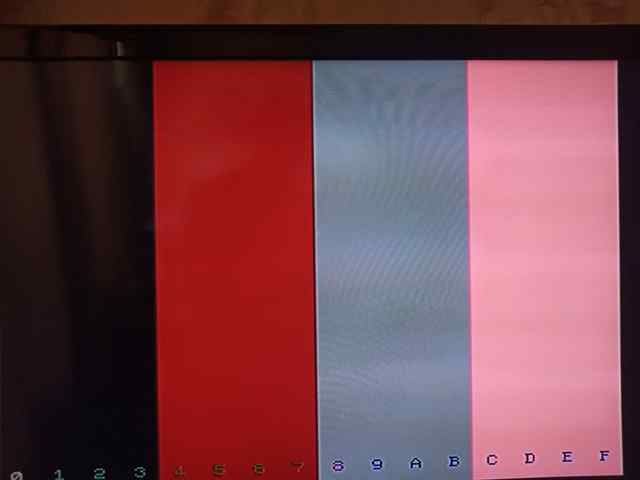

Кстати, плату я так и не запустил (ЕМНИП - вторая ревизия), в связи с чем тоже имею вопрос к обществености. По симптомам глюк моего экземпляра выглядит похожим на полностью нерабочее ОЗУ. Я ставил туда стандартные заводские 30-пиновые SIM на 256кб от старых РС (кстати собранные на аналогах РУ7 - 8 чипов на SIM). Плата Павла, к которой идут собственные "SIM", один из которых ЕМНИП вообще "зеркальный" (я их не паял, но помнится такое), позволяет ли использовать фабричные 30-пиновые SIM? Я понимаю что разъем позволяет (из-за чего и поставил), но по топологии как - работает такое у кого-нибудь с фабричными SIM?

[genka_z]

Вообще ничего не впаяно, даже перемычки? Не помню какая у меня ревизия (точно не последняя) - где перемычки по дефолту соединены в одно из положений (для другого перед постановкой джампера надо резать), и есть там одна перемычка, которая дефолтно подсоединена к +5В (серия 555/1533 допускает, но я всегда за pullup резистор!), а джампер я одел на другое положение - к земле. И звонилось КЗ. Пока я эту козу вычислил, уже успел и дорожки порезать и один подозрительный разъем высверлить

Да, вообще ничего не впаяно. Просто чистая плата.

Про Ваш опыт с перемычкой 5/2.5 я читал в 20-х страницах этого топика. Специально проверил ее - счистил белую шелкографию вокруг нее, чтобы было видно дорожки. С ней все нормально - соединены по дефолту 1 и 2 выводы в положение "2.5".

Кстати, плату я так и не запустил (ЕМНИП - вторая ревизия), в связи с чем тоже имею вопрос к обществености. По симптомам глюк моего экземпляра выглядит похожим на полностью нерабочее ОЗУ. Я ставил туда стандартные заводские 30-пиновые SIM на 256кб от старых РС (кстати собранные на аналогах РУ7 - 8 чипов на SIM). Плата Павла, к которой идут собственные "SIM", один из которых ЕМНИП вообще "зеркальный" (я их не паял, но помнится такое), позволяет ли использовать фабричные 30-пиновые SIM? Я понимаю что разъем позволяет (из-за чего и поставил), но по топологии как - работает такое у кого-нибудь с фабричными SIM?

На сколько я помню, Павел писал, что фабричные симы не подойдут и он поэтому делал свои. Зеркальность там не случайная. Подробности не помню.

- - - Добавлено - - -

ATX-блок питания (подключал напрямую к плате, так как через 1.5 квт нагреватель ничего не дало) показал следующие фрагменты нагрева:




Красным выделены области нагрева.
Заметно, что даже в одном месте маска почернела. Однако, в месте почернения не замечено переходных отверстий или "залипов" дорожек.
Пока проблема не решена.

Все это лежит в гугл-диске:
https://drive.google.com/drive/folde...SF?usp=sharing

Перерезал почерневшую дорожку.. КЗ не пропало.
Еще раз подключил АТХ-БП. Теперь аж дым пошел под микросхемой 555ЛА3 в блоке Z80Card.
Перерезал и эту дорожку.. КЗ не пропало.
Будем жечь дальше...

А дальше больше ничего не греется.. однако, 12 посадочных мест под микросхемы в правом нижнем углу (где ИЕ5) перестали показывать КЗ. Остальные - показывают КЗ..
