Запуск Специалиста 48 SRAM с новой ревизией платы от Павла Рябцова

[Error404]

Клево, чо. На плате с жирной ПЛИС еще и вторые этажи устроить. Зато когда я на маркете предлагал вместо двух ОЗУ 64кб сразу поставить две 512кб по тем же местам, и свободные адресные ноги завести в ПЛИС чтобы тупо прошивкой ПЛИС отыгрывать какие угодно правки, меня критиковали. Собственно поэтому не стал записываться на плату, хотя формфактор и элементная база симпатичные. Не люблю когда заранее заложить явные конструктивные ограничения, а потом начать их преодолевать при помощи разнообразных костылей.

[Advertiser]

[fifan]

Павел решил развезти печатную плату уже готового Специалиста 48 SRAM, где нет никаких срамин по 512 кБайт. Выдумывайте сами схемы и сочиняйте свои диспетчеры памяти, кто Вам мешает? Уже есть готовая схема зачем что-то переделывать? "Я бы сделал так-то" - ну делайте, кто мешает?

[fifan]

Я что-то со сбросом не понял. Сброс формируется в Атмеге8 при нажатии на кнопку Delete PS/2 клавы (вывод 29 DD13). Далее этот сигнал должен идти на пин 1 плисины. В плисине формируется прямой сигнал сброса необходимый для ВМ80 и ВВ55. Т.е. инверсный входному с атмеги. А что у тебя, Павел, наоборот - на процессор идёт инверсный сигнал, т.е. активный уровень 0?

[Павел Рябцов]

Я что-то со сбросом не понял. Сброс формируется в Атмеге8 при нажатии на кнопку Delete PS/2 клавы (вывод 29 DD13). Далее этот сигнал должен идти на пин 1 плисины. В плисине формируется прямой сигнал сброса необходимый для ВМ80 и ВВ55. Т.е. инверсный входному с атмеги. А что у тебя, Павел, наоборот - на процессор идёт инверсный сигнал, т.е. активный уровень 0?

У меня нет атмеги....Остальное ХЗ, я всё описал выше, мне не нравиться картинка. Но когда нажимаешь сброс, всё сбрасывается, и картинка становиться чистая, без этого снега, который на второй фотке.
Ну и есттественно и клавы у меня нет, так как 55 не запаяны, потому что нет атмег)))
ПиСи, Ещё какая то полоса на второй фотке.

[fifan]

Павел, я кажется понял фокусы со сбросом. Я же советовал VD5 не паять, да ещё и reset джампер наверное замкнут при наличии VD5? Можно так пины плисины попалить если мое предположение имеет место быть.

P.S. Если, что я регулярно обновляю схемы в первом посте. Павел, с тебя схема PAL кодера.

[Павел Рябцов]

Павел, я кажется понял фокусы со сбросом. Я же советовал VD5 не паять, да ещё и reset джампер наверное замкнут при наличии VD5? Можно так пины плисины попалить если мое предположение имеет место быть.

P.S. Если, что я регулярно обновляю схемы в первом посте. Павел, с тебя схема PAL кодера.

Так я не паял не джампер, он нафик не нужен, кнопка сброса идёт прямо на плис, тем более VD5 .

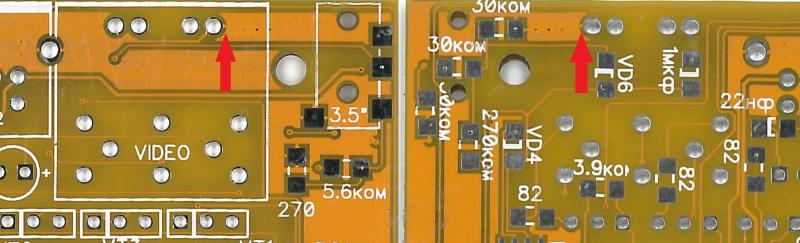

Нет разьёма "In" и "RGB"

[fifan]

Просто если есть VD5 и reset джампер замкнут, то через всё это пины 1 и 60 плисины окажутся замкнутыми. Через катод VD5 ноль (исходное состояние плисины при включении) пройдёт через джампер на пин 1 плисины. Не рисую схему этого момента, поверь на слово.

[Павел Рябцов]

Просто если есть VD5 и reset джампер замкнут, то через всё это пины 1 и 60 плисины окажутся замкнутыми. Через катод VD5 ноль (исходное состояние плисины при включении) пройдёт через джампер на пин 1 плисины. Не рисую схему этого момента, поверь на слово.

Да Виталий, он работает, но при нажатии кнопки ресет, картинка становиться как должна быть, т.е. отличная, а так как снег на экране, это если не нажата кнопка, но всё работает и чекится))

https://www.youtube.com/watch?v=en9jnzMCQJc с 1.11 нажал ресет и держу, потом отпустил

[Павел Рябцов]

Допинал плату расширения, получилось вот типа так.
Заказжу 10 штук, потом если что дозакажем ещё.

[fifan]

А я не понял зачем нужен LM2596?
