вот именно для такой платы :
http://tis.kz/temp/IMG_9065.JPG
я конечно особо не искал, но пока попадались схемы только более лучшей версии с перемычками на разьемы с видео
ПОИСК 1 В938/01 есть ли схема, монтажка ?
вот именно для такой платы :
http://tis.kz/temp/IMG_9065.JPG
я конечно особо не искал, но пока попадались схемы только более лучшей версии с перемычками на разьемы с видео
С любовью к вам, Yandex.Direct
Размещение рекламы на форуме способствует его дальнейшему развитию
Схема это та которая не мятая именно от этой ревизии
Отправлено с моего M2 Note через Tapatalk
Скрытый текст
Специалист "УЦА" +SD-Vinxru +PS/2-Vinxru
PLM-X 128 + AY -эмуль на 8меге
Profi V3.2 - 768+Color-CP/M+ProfiExtender Solegstar
Profi V3.2 -1024 Sim30+Color-CP/M+ProfiExtender Solegstar
Pentagon 1024SL 1.42 - работает не совсем стабильно
ZXM-Phoenix V06
ZX-Evolition Rev C2 White FSP-MItX
Sprinter 2000 v.Zorel
Karabas128 + ZX-Taper by TrolSoft +DivSD +ScanDoubler
ZX-UNO v4.1 2М с 4 переключаемыми флешками
Поиск-1 - ждет ремонта
Корвет ПК8010 up to 8020
MisT 1.31
Galaksija + SMD
[свернуть]
tank-uk, спасибо за подсказку, я поискал на форуме, но где найти не мятую схему я пока не понял
blackinwoman,

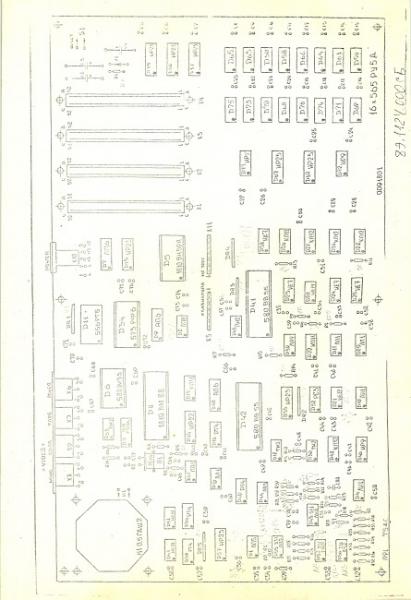

вот, лови
качество неочень
была еще статья про поиск этой ревизии со схемой в журнале Радиолюбитель 1994г. номера 5,6
и еще в альтиуме что-то
Последний раз редактировалось tank-uk; 12.03.2019 в 23:20.
Скрытый текст
Специалист "УЦА" +SD-Vinxru +PS/2-Vinxru
PLM-X 128 + AY -эмуль на 8меге
Profi V3.2 - 768+Color-CP/M+ProfiExtender Solegstar
Profi V3.2 -1024 Sim30+Color-CP/M+ProfiExtender Solegstar
Pentagon 1024SL 1.42 - работает не совсем стабильно
ZXM-Phoenix V06
ZX-Evolition Rev C2 White FSP-MItX
Sprinter 2000 v.Zorel
Karabas128 + ZX-Taper by TrolSoft +DivSD +ScanDoubler
ZX-UNO v4.1 2М с 4 переключаемыми флешками
Поиск-1 - ждет ремонта
Корвет ПК8010 up to 8020
MisT 1.31
Galaksija + SMD
[свернуть]
Схемы на 100 процентов совпадающей с данной модификацией НЕТ.....
- - - Добавлено - - -
Я после ремонтов каждой платы нахожу несоответствия.
Но припаянную ТМ2 первый раз вижу.
Радио-86РК +375292940812
Savoj, да я тоже такое увидел, у меня тоже проводами на заводе что то было переделано, а ТМ2 нету, наверное даже эту первую модель Поиска разводили не в pcad и поэтому со схемой было туго
