ivagor, взаимное спасибо! я от силы треть твоих рассуждений смог одолеть, но неизменно поражен обстоятельностью подхода. Чтобы подвести наукоподобный итог теме, могу попытаться снять осциллограммы ключевых сигналов.

А про бейсики пройдем в соседнюю тему?

[Advertiser]

[ivagor]

А про бейсики пройдем в соседнюю тему?

Я готов, главное не возлагать на меня особых надежд

[tnt23]

ivagor, пройдемте! https://zx-pk.ru/threads/30047-mnogo...-bejsikov.html

[ivagor]

А я все не уймусь. Есть еще вопрос. Сколько тактов процессора в строке? Если брать 64 мкс, то это 768 точек режима 512, а целого числа тактов процессора не получается. Можно предположить, что их 152, а в точках, соответственно 760, тогда длительность строки 63.33 мкс. Есть еще неприятный вариант, что точек все же 768 (64 мкс), но тогда в строке нецелое число тактов процессора (153.6). При этом будет период 5 строк для повторов "паттерна смещений" тактов процессора относительно изображения.

- - - Добавлено - - -

Еще бы уточнить, сколько строк в кадре - 312?

[ivagor]

Насчет рисунка корабля - он сам палитру не задает, какая палитра будет на момент его запуска, та и повлияет на результирующие цвета.

[tnt23]

Насколько помню, корабль на реале я запускал с палитрой по умолчанию. (Хотя вот сказал и засомневался; оригинальные цвета Монитора 240.2 были довольно вырвиглазные, и я точно что-то патчил в нем).

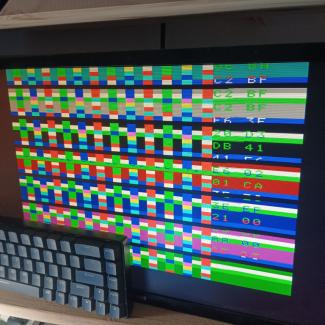

Anyway, вот картинка из эмулятора:

[b2m]

я точно что-то патчил в нем

Интересно, какое число у тебя в порт 0E1h выводится?

- - - Добавлено - - -

Anyway, на твоей картинке цвета в другом порядке, хотя я полагаю там в порт 0E1h числа подряд выводятся.

Скрытый текст

[свернуть]

[tnt23]

Интересно, какое число у тебя в порт 0E1h выводится?

- - - Добавлено - - -

Anyway, на твоей картинке цвета в другом порядке, хотя я полагаю там в порт 0E1h числа подряд выводятся.

На картинке с бигудями точно не вспомню, исходника не сохранилось. Вроде там в порт 0E1h писались числа типа 41h, 42h и так далее.

- - - Добавлено - - -

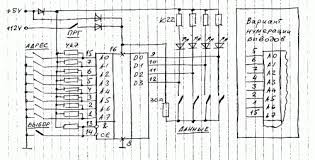

Многое зависит от того, что у тебя в РТ-шке записано. Я же делал в соответствии с таблицей из журнала, хотя и там могли накосячить.

У меня в РТ4 прошит журнальный вариант. Коллега L Jury вычитал свою РТ4 и подтверждает идентичность журнальной прошивке.

[b2m]

В журнале только один цвет описан как инверсный - зелёный, а у тебя на картинке он синий. И вода, скорее всего, не синяя должна быть, а бирюзовая, т.е. синий+зелёный.

[tnt23]

В журнале только один цвет описан как инверсный - зелёный, а у тебя на картинке он синий. И вода, скорее всего, не синяя должна быть, а бирюзовая, т.е. синий+зелёный.

Вот что такое "инв.зеленый", я ваще не понимаю, кроме того, что он относится к монохромному режиму 512 точек. Не исключено, что у меня перепутаны местами выходы RGB на разъеме видео.
