Тема: Доброволец для проектирования полноходовой клавиатуры БК-0011М

  1. #21
    Master Аватар для Woland
    Регистрация
    26.10.2011
    Адрес
    Москва
    Сообщений
    511
    Благодарностей: 484
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от krotan Посмотреть сообщение
    Я унижен и посрамлён, клавиатуру-то не чертил Ну что ж, общайтесь со своими супер-пупер чертильщиками клавиатур... Попутного ветра.
    Какие-то детские обиды, фраза вообще была не в Ваш адрес сказана, а в целом, в защиту завода, с которым я уже сотрудничал. Да, тетки там отстали от прогресса, но тем не менее, дело своё знают.

    Пожелание общаться с ними тем более ни к чему - я выше написал, что общение с ними завершилось, т.к. пары лямов на пресс-формы у меня нет.

    И мне не очень понятно - Ваш пост с вопросами следовало воспринимать просто как ЦУ, или имелось ввиду "дайте мне вот эту инфу и я приступлю к работе"?
    В любом случае, кроме колпачков препятствий к началу работы не вижу:
    1. Надписи точно не литые будут, а потому пресс-форма от них никак не зависит - насчет технологии нанесения надо будет уже общаться по факту с производителем.
    2. Пленка под клавиши нарисована и произведена 2 года назад, все чертежи выложены на моем форуме. Толщина использованной при производстве пленки: для двух контактных слоев ПЭТ-Э 0,100мм, для изолирующей прокладки ПЭТ-Э 0,125мм. Итого толщина трех слоев 0.325мм. Опять же, какая бы не использовалась производителем пленка, возможным разбросом толщины можно пренебречь, т.к. изменения размеров чего-либо это не потребует.

    Цитата Сообщение от perestoronin Посмотреть сообщение
    а китайты плохие конструктора?
    Это будет тот еще аттракцион для меня - через гугл-транслятор объяснять им где какой миллиметр не сходится в их модели. Я очень долго и муторно с рязанским заводом переписывался, вылавливая косяки при подготовке производства пленки. Насчет китайцев - я пас.
    Да и не возьмут они меньше. На момент производства в Рязани пленки для БК, я запрашивал ценник на производство у китайских производителей печатных плат, даже образец им высылал, т.к. они не могли понять по PCB-файлу, что от них нужно. В итоге у них даже на 10 тысяч рублей дороже ценник получился.
    Последний раз редактировалось Woland; 09.03.2019 в 12:56.
    Возрождение БК0011М: pk-fpga.ru, forum.pk-fpga.ru
    Продажа электронных компонентов >>тут<<

  2. Этот пользователь поблагодарил Woland за это полезное сообщение:
    perestoronin (11.03.2019)

  3. #22
    Master Аватар для krotan
    Регистрация
    30.08.2010
    Адрес
    Санкт-Петербург
    Сообщений
    683
    Благодарностей: 205
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от Woland Посмотреть сообщение
    Ваш пост с вопросами следовало воспринимать просто как ЦУ, или имелось ввиду "дайте мне вот эту инфу и я приступлю к работе"?
    У меня сейчас пара других проектов, которыми занято всё свободное время. Когда освобожусь, могу поучаствовать в этом (где-то через полгода)...
    Тем временем. Я поискал у китайцев такие колпачки - не нашёл... Поговорите со своими рязанскими друзьями, могут ли они такие колпачки нам поставлять на регулярной основе? Если да, тогда далее интересен вопрос цены и чертежей/характеристик этих колпачков.

  4. #23
    Master Аватар для Woland
    Регистрация
    26.10.2011
    Адрес
    Москва
    Сообщений
    511
    Благодарностей: 484
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от krotan Посмотреть сообщение
    Поговорите со своими рязанскими друзьями, могут ли они такие колпачки нам поставлять на регулярной основе?
    Они оказывается не готовыми пользуются, а изготавливают их на заказ:
    Размеры: диаметр максимальный - 15мм.
    диаметр под клавишу - 8,5мм, высота - 5,5мм.
    Ход - 2мм. Усилие нажатия от 0,8 до 1,2Н.

    Погуглил и нашел несколько лотов с кнопками, которые но фото очень похожи на те, которые неоднократно видел в разбираемых PC-клавиатурах:
    https://russian.alibaba.com/product-...489990987.html

    Но во всех лотах никакой конкретики, больше похоже на рекламу какой-то фабрики изделий клавиатурного профиля.
    Возрождение БК0011М: pk-fpga.ru, forum.pk-fpga.ru
    Продажа электронных компонентов >>тут<<

  5. #24
    Master Аватар для krotan
    Регистрация
    30.08.2010
    Адрес
    Санкт-Петербург
    Сообщений
    683
    Благодарностей: 205
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Неплохо! Они могут их поставлять небольшими партиями? Высота цилиндрической части, которая входит в клавишу какая?
    С китайцами насчёт конкретики можно списаться, возможно у них дешевле выйдет...

  6. #25
    Master Аватар для Woland
    Регистрация
    26.10.2011
    Адрес
    Москва
    Сообщений
    511
    Благодарностей: 484
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от krotan Посмотреть сообщение
    Высота цилиндрической части, которая входит в клавишу какая?
    На этот вопрос, а также на мой вопрос о том, как быть с разницей хода клавиш (у БК min 3.5мм, max 4.5мм, а у их резиновых вкладышей 2мм), они ответили: в клавишу диафрагма не входит, клавиша опирается на диафрагму, размеры фиксированные. Старые клавиатуры имеют старую конфигурацию клавиши, а новые (с резиновыми диафрагмами вместо пружин) - другую конструкцию.
    Пример подобной клавиатуры их производства: ДК-142
    При необходимости, для ознакомления можно купить у них одну штуку.

    Я когда разбирал пару разных старых PC-клавиатур, там были одинаковых размеров диафрагмы, очень похожие на те, что на фото китайских лотов. Надо как-то идентифицировать этот стандарт и их использовать. В случае чего, можно убитые PC-клавы в качестве донорских использовать. Думаю, это по любому будет дешевле заказа диафрагм у них.
    Последний раз редактировалось Woland; 13.03.2019 в 11:59.
    Возрождение БК0011М: pk-fpga.ru, forum.pk-fpga.ru
    Продажа электронных компонентов >>тут<<

  7. #26
    Master Аватар для krotan
    Регистрация
    30.08.2010
    Адрес
    Санкт-Петербург
    Сообщений
    683
    Благодарностей: 205
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Я тогда не понимаю, как клавиши в ихних клавиатурах фиксируются от выпадения, ведь перемычек в фальшпанели между клавишами нет. В китайских PC-кловиатурах есть защёлки для фиксации клавиш...
    Цитата Сообщение от Woland Посмотреть сообщение
    В случае чего, можно убитые PC-клавы в качестве донорских использовать. Думаю, это по любому будет дешевле заказа диафрагм у них.
    И где вы собираетесь брать убитые PC-клавы в таком количестве, в расчёте на небольшую партию новодельных? Если покупать для этой цели новые, то проще контроллер для их подключения использовать... Я тоже разбирал разные PC-клавы для помывки, колпачки в разных клавах были разной формы и размеров, иногда даже одной простынёй...

  8. #27
    Member
    Регистрация
    18.05.2016
    Адрес
    г. Москва
    Сообщений
    30
    Благодарностей: 4
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от Woland Посмотреть сообщение
    Пример подобной клавиатуры их производства: ДК-142
    При необходимости, для ознакомления можно купить у них одну штуку.
    Лучше запросите у них чертежи подобной клавиатуры для образца.
    Я так понимаю, необходимость в отрисовке формы пока отпала, на последних страницах вы пишите исключительно про сами колпачки.
    Pentagon 128k
    ZX Spectrum 128k, +2, +3
    Sinclair QL

  9. #28
    Master Аватар для Woland
    Регистрация
    26.10.2011
    Адрес
    Москва
    Сообщений
    511
    Благодарностей: 484
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от corsar Посмотреть сообщение
    Лучше запросите у них чертежи подобной клавиатуры для образца.
    В такой просьбе они ожидаемо отказали, коммерческая тайна все-таки, за эти чертежи им кто-то платил.

    Цитата Сообщение от corsar Посмотреть сообщение
    Я так понимаю, необходимость в отрисовке формы пока отпала
    Не отпала, просто не совсем пока ясны некоторые детали. Закажу позднее их клавиатуру и будем ориентироваться на её конструкцию. Колпачки в таком случае можно будет у них заказать уже точно такие же, если их возьмем за основу.
    Последний раз редактировалось Woland; 14.03.2019 в 14:31.
    Возрождение БК0011М: pk-fpga.ru, forum.pk-fpga.ru
    Продажа электронных компонентов >>тут<<

  10. #29
    Master Аватар для Manwe
    Регистрация
    06.12.2017
    Адрес
    г. Москва
    Сообщений
    552
    Благодарностей: 211
    Mentioned
    2 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

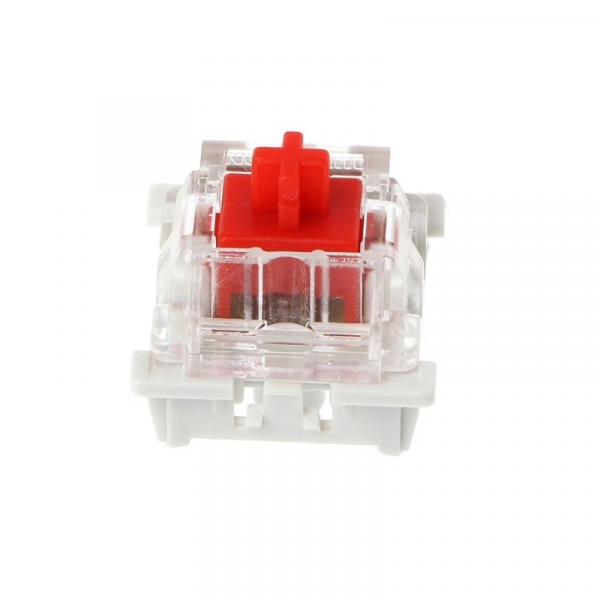

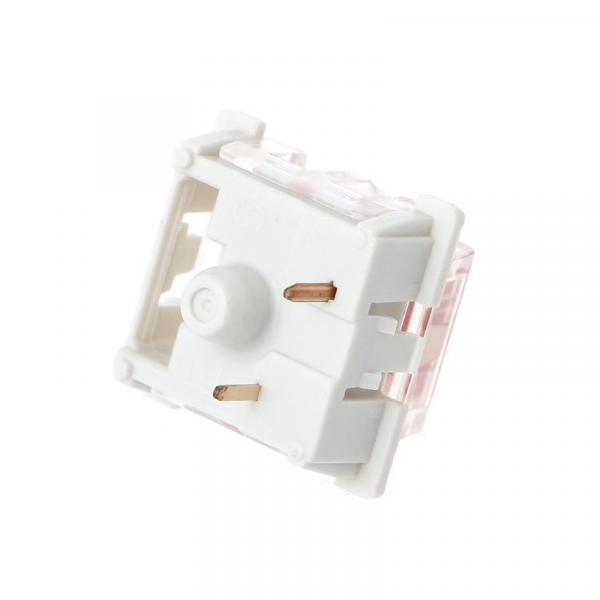

    Подскажите, пожалуйста, как крепят такие клавиши? Просто впаивают в текстолитовую плату?
    Нажмите на изображение для увеличения.

Название:	HTB1zyVepvuSBuNkHFqDq6xfhVXao.jpg
Просмотров:	32
Размер:	12.9 Кб
ID:	68794Нажмите на изображение для увеличения.

Название:	HTB1bS1GxH9YBuNjy0Fgq6AxcXXaB.jpg
Просмотров:	34
Размер:	16.6 Кб
ID:	68793
    У меня, к сожалению, нет механической клавиатуры, чтобы разобрать и посмотреть как сделано.
    На aliexpress 80 штук таких можно купить за 700 руб, плюс резиновые колечки за 250 и набор пустых клавиш любой расцветки за 950. Итого 1900 руб. Наверняка можно и дешевле найти. Потом нанести лазерную гравировку - и красота.
    Manwe/SandS

  11. #30
    Activist Аватар для ALS
    Регистрация
    14.09.2012
    Адрес
    г.Севастополь
    Сообщений
    298
    Благодарностей: 328
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Круглая пластиковая фиговина с небольшим натягом входит в отверстие в ПП, контакты паяются. Всё.
    SC/MP NIBL emulator (PIC16F877, W24257)
    Hardware PSG player (AY-3-8910A, PIC16F886, W25X80/SDcard, 2x HDSP-2111)
