Тема: Harlequin rev. G. не мигает курсор и шрифт с наклоном

  1. #1
    Junior
    Регистрация
    22.01.2019
    Адрес
    г. Киев, Украина
    Сообщений
    9
    Благодарностей: 0
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию Harlequin rev. G. не мигает курсор и шрифт с наклоном

    Всем привет. Собрал Harlequin rev. G. Запустился сразу, но возникли проблемы:

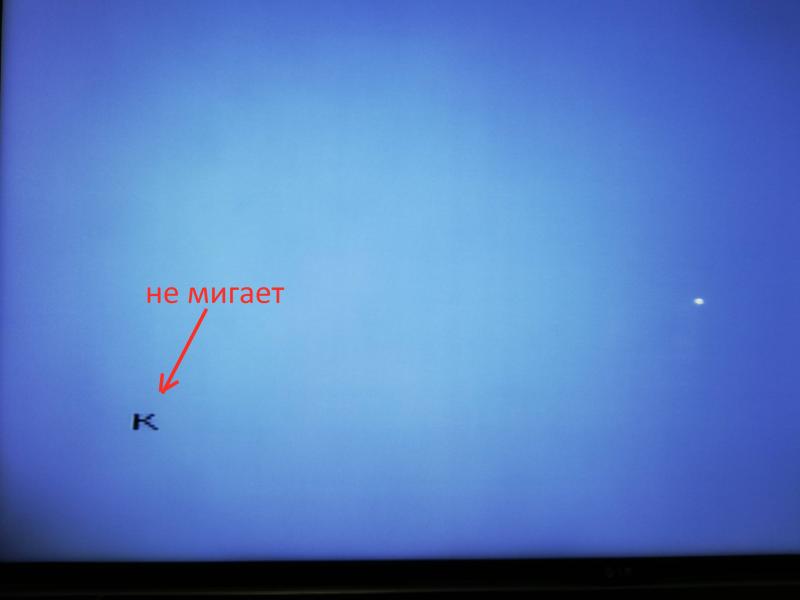

    1. не мигает курсор

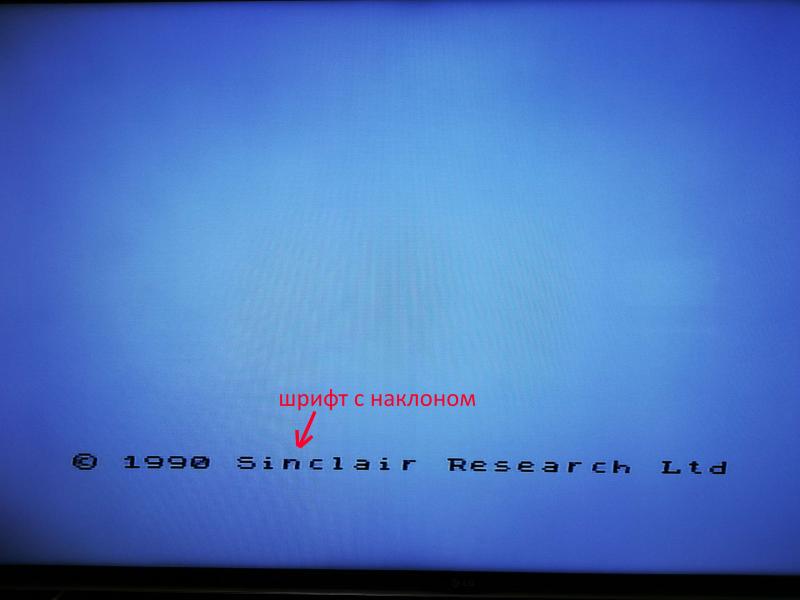

    2. шрифт искажен и наклонен в право.

    Пробовал менять все микросхемы на советский (КР1533) и зарубежные (HC). Менял кварцы (14 мГц и 4.433619 MГц). Заменял блок питания (12В).
    К телевизору подключён через PAL. (пробовал на разных телевизорах). Эффект один и тот же.

    Подскажите, куда смотреть. Спасибо.

    Нажмите на изображение для увеличения.

Название:	4.jpg
Просмотров:	102
Размер:	101.0 Кб
ID:	69029Нажмите на изображение для увеличения.

Название:	1.jpg
Просмотров:	130
Размер:	28.8 Кб
ID:	69026Нажмите на изображение для увеличения.

Название:	3.jpg
Просмотров:	111
Размер:	19.9 Кб
ID:	69028

  2. #1
    С любовью к вам, Yandex.Direct
    Размещение рекламы на форуме способствует его дальнейшему развитию

  3. #2
    Junior
    Регистрация
    22.01.2019
    Адрес
    г. Киев, Украина
    Сообщений
    9
    Благодарностей: 0
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    мигание заработало. пропаял панельку для микросхемы U37

  4. #3
    Member Аватар для Serg6845
    Регистрация
    30.12.2018
    Адрес
    г. Москва
    Сообщений
    119
    Благодарностей: 30
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от VladimirAce2 Посмотреть сообщение
    Всем привет. Собрал Harlequin rev. G. Запустился сразу, но возникли проблемы:
    1. не мигает курсор
    2. шрифт искажен и наклонен в право.

    Пробовал менять все микросхемы на советский (КР1533) и зарубежные (HC). Менял кварцы (14 мГц и 4.433619 MГц). Заменял блок питания (12В).
    К телевизору подключён через PAL. (пробовал на разных телевизорах). Эффект один и тот же.

    Подскажите, куда смотреть. Спасибо.
    похоже на слишком большой уровень видеосигнала. можно попробовать увеличить R42 в полтора-два раза. а может и на входы кодера много прилетает - тогда крутить R25, R28, R31.

    Зверинецъ

    Специалист "совсем стандарт" - 88-89
    Ленинград1 +128К +AY +"косые флопы" +VGA выход
    Ленинград2 + CF карта
    Платформа 8085+Z80+CPLD (Специалист МХ2 +SD +FDD +PS/2kbd)
    [свернуть]

  5. #4
    Junior
    Регистрация
    22.01.2019
    Адрес
    г. Киев, Украина
    Сообщений
    9
    Благодарностей: 0
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    не помогло. при изменение сопротивления резисторов меняется уровень цветов. на наклон шрифта это не сказывается.

  6. #5
    Moderator
    Регистрация
    25.11.2007
    Адрес
    Симферополь
    Сообщений
    2,147
    Благодарностей: 422
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    А не пробовали зашить пзу 82 года ? нет гарантии что у вас не правленный знакогенератор.
    Amiga 1200+Blizzard 1260 72 Mb+Mtek 68030,Compozit 128, Leningrad 2,
    Atari STE 1040,ZX Spectrum +2,Pentagon 48, Speccy2007 - 2 , ATAS 256k.
    ZX Evo 4Mb- в строю.
    Speccy2010 v1
    Специалист (пока готовлюсь к восстановлению).
    Это все мое!
    Родное!
    Все люблю на свете я! Это родина моя!

  7. #6
    Junior
    Регистрация
    22.01.2019
    Адрес
    г. Киев, Украина
    Сообщений
    9
    Благодарностей: 0
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от balu_dark Посмотреть сообщение
    А не пробовали зашить пзу 82 года ? нет гарантии что у вас не правленный знакогенератор.
    Пробовал, не помогло.

    - - - Добавлено - - -

    Собрал еще один Harlequin.

    Попробовал на старых аналоговых телевизорах, на них все прекрасно отображается.
    На цифровых (LG, Samsung, преобразователе PAL->HDMI) шрифт наклонный.

    - - - Добавлено - - -

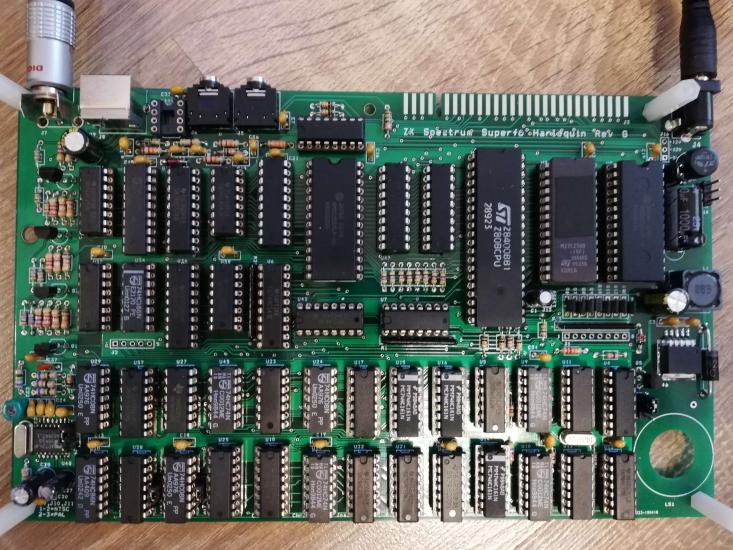

    Вот две сборки.

    - - - Добавлено - - -

    может это из-за выходных транзисторов? у меня BC548CBK. а есть с разными буквами.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	5.jpg
Просмотров:	45
Размер:	75.8 Кб
ID:	69046

  8. #7
    Member Аватар для Serg6845
    Регистрация
    30.12.2018
    Адрес
    г. Москва
    Сообщений
    119
    Благодарностей: 30
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от VladimirAce2 Посмотреть сообщение
    Пробовал, не помогло.

    - - - Добавлено - - -

    Собрал еще один Harlequin.

    Попробовал на старых аналоговых телевизорах, на них все прекрасно отображается.
    На цифровых (LG, Samsung, преобразователе PAL->HDMI) шрифт наклонный.

    - - - Добавлено - - -

    Вот две сборки.

    - - - Добавлено - - -

    может это из-за выходных транзисторов? у меня BC548CBK. а есть с разными буквами.
    вряд ли транзисторы. скорее несоответствие таймингов развертки ТВ стандарту. аналоговому ТВ пофиг, а цифровой может в свои пиксели по своему конвертить.
    а что будет на экране если сказать BORDER 0 ? а если PAPER 0: BORDER 7: CLS?

    Зверинецъ

    Специалист "совсем стандарт" - 88-89
    Ленинград1 +128К +AY +"косые флопы" +VGA выход
    Ленинград2 + CF карта
    Платформа 8085+Z80+CPLD (Специалист МХ2 +SD +FDD +PS/2kbd)
    [свернуть]

  9. #8
    Junior
    Регистрация
    22.01.2019
    Адрес
    г. Киев, Украина
    Сообщений
    9
    Благодарностей: 0
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Вот, что вышло:

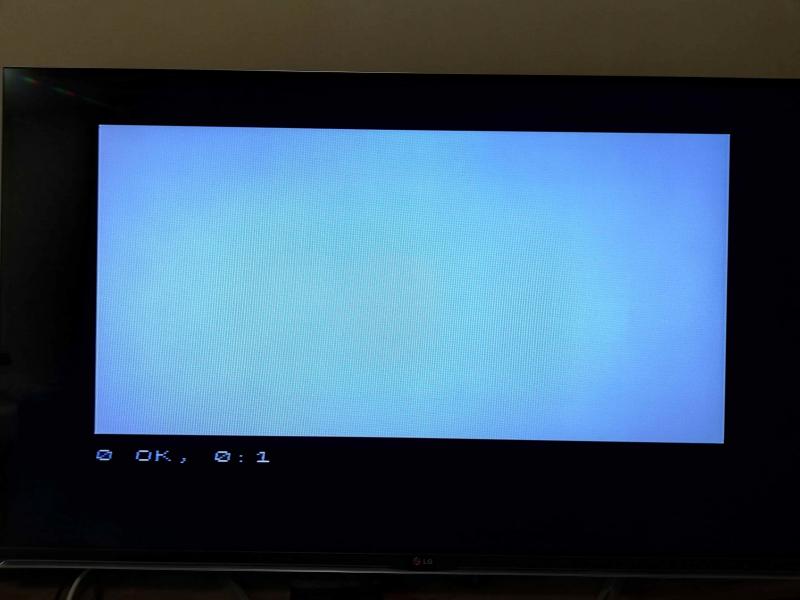

    border 0:
    Нажмите на изображение для увеличения.

Название:	border_0.jpg
Просмотров:	46
Размер:	35.9 Кб
ID:	69048

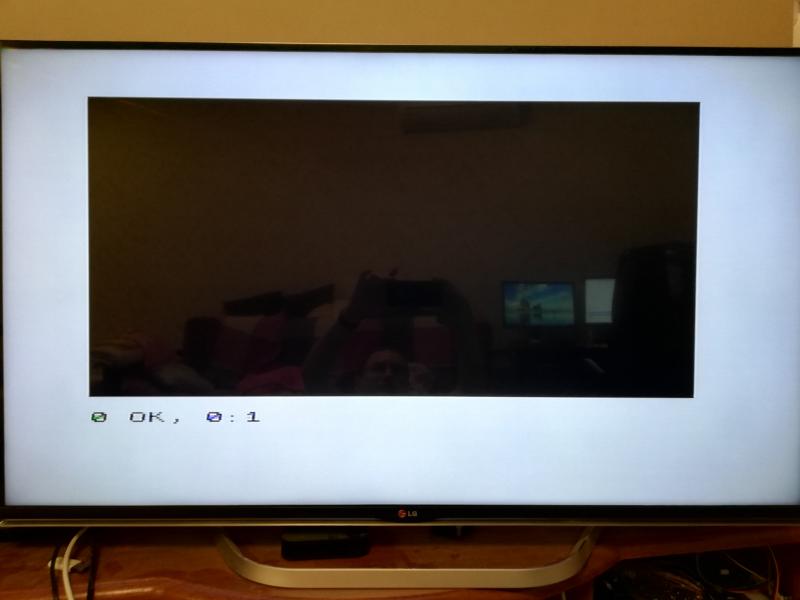

    paper 0: border 7: cls
    Нажмите на изображение для увеличения.

Название:	paper_0.jpg
Просмотров:	43
Размер:	30.4 Кб
ID:	69049

    - - - Добавлено - - -

    Нажмите на изображение для увеличения.

Название:	time.jpg
Просмотров:	43
Размер:	21.7 Кб
ID:	69050

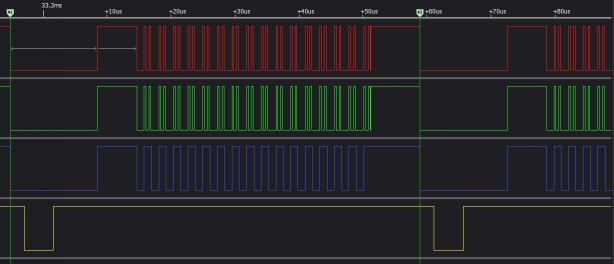

    Вот тайминги с (D31.7, D31.9, D32.7, D29.3)
    Вроде все ОК. Наверное это глючит ad724jr

  10. #9
    Junior
    Регистрация
    22.01.2019
    Адрес
    г. Киев, Украина
    Сообщений
    9
    Благодарностей: 0
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

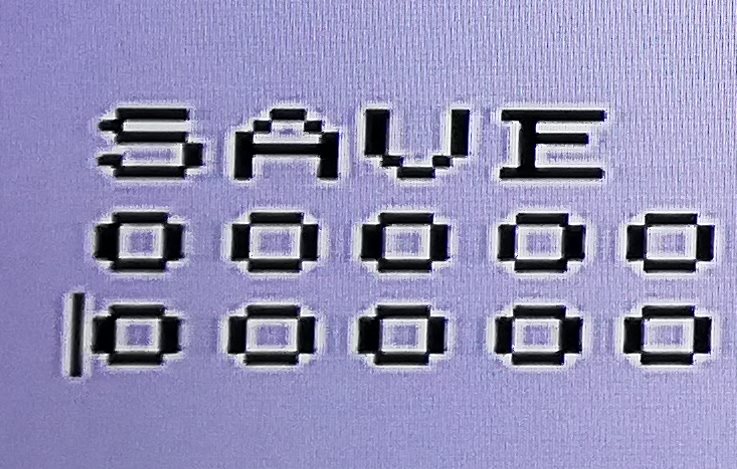

    При подключении через RGB (Scart). Шрифт не наклонный. Но есть другие артефакты:
    1. когда черный цвет, вокруг него всегда белая коемка (уровни пробовал не помогает).
    2. если курсор находится в последнем знакоместе строки, то в начале этой строки, мигает черная вертикальная линия (часть курсора)
    Нажмите на изображение для увеличения.

Название:	scart.jpg
Просмотров:	29
Размер:	90.1 Кб
ID:	69066
