Монитор для Спектрума

[Zhizh]

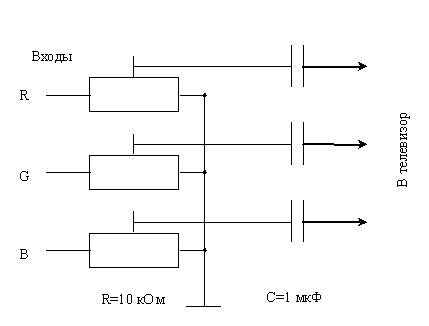

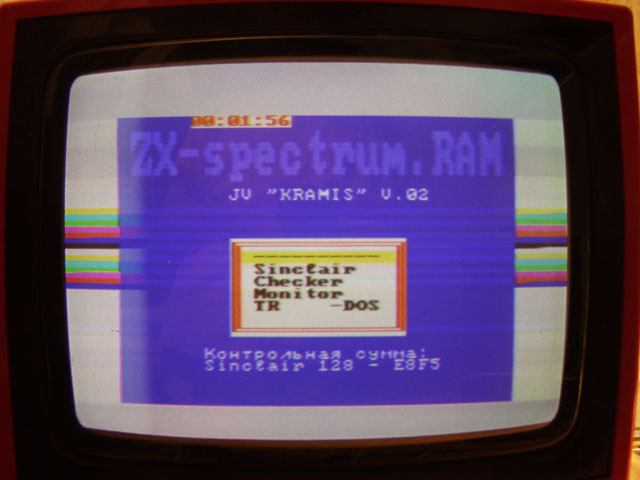

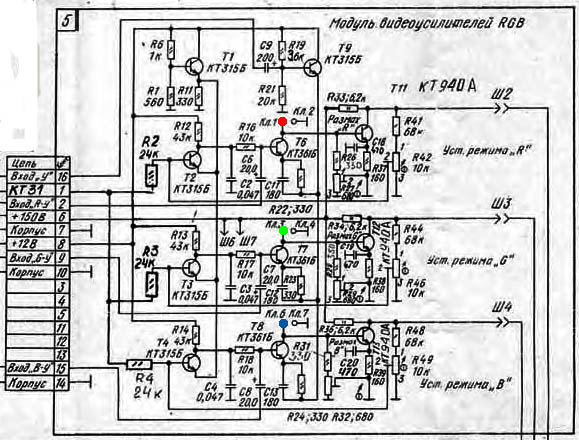

Поднимаю тему в связи с небольшой проблемой. Мне достался телевизор "Электроника-Ц401м", из которого я хочу вывести наружу RGB входы. У телека есть какой-то видеовход, на который я закинул синхру. Цвета подключил непосредственно на плату видеоусилителей (см. схему, места подключения отмечены цветными точками. Естественно, я отключил все сингналы, идущие на эту плату, оставил только питание. Цвета идут через подстроечники и конденсаторы - вроде все по науке. Однако в результате видны шлейфы. Не знаю, как в ними бороться. Пробовал менять емкости конденсаторов от 0,033 до 10 мкФ и сопротивления подстроечников до 47 кОм - эффекта нет. То есть шлейфы пропадают вместе с изображением

[Advertiser]

[KALDYH]

Большой ток в цепи базы у КТ940А. Вот компьютер и не может прокачать видеоусилители. Надо бы эмиттерный повторитель перед ними поставить, я так думаю.

[Costa]

Пробовал менять емкости конденсаторов от 0,033 до 10 мкФ и сопротивления подстроечников до 47 кОм - эффекта нет.

В видеоусилителе на входе судя по схеме уже есть кондёры по 20мкф.
Проверь их не высохли ли.Можно попробовать их заменить на перемычки
и попробовать "поигратся" которые ты поставил.может быть и вообще без них
но не знаю пробовать надо.А в спектруме самом выхлоп по какой схеме устроен ?

[Zhizh]

В видеоусилителе на входе судя по схеме уже есть кондёры по 20мкф... А в спектруме самом выхлоп по какой схеме устроен ?

Эти кондеры, как я понимаю, в данном случае никак не участвуют в прохождении сигнала.
Спектрум - Пентагон-48, на выходе стоит ЛП5, которой можно делать инвертированные цвета.

[Costa]

Эти кондеры, как я понимаю, в данном случае никак не участвуют в прохождении сигнала.

А в какие точки по схеме подтыкаешь спек?

[KALDYH]

Costa, компьютер подключается прямо к выходным транзисторам. Точки подключения обозначены на схеме цветом. Ко входу самой платы цепляться нельзя, т. к. там цветоразностные сигналы.

[Costa]

Вот компьютер и не может прокачать видеоусилители. Надо бы эмиттерный повторитель перед ними поставить

Ко входу самой платы цепляться нельзя, т. к. там цветоразностные сигналы.

Там же вроде не R—Y,B—Y а все три уже сформированы R—Y,G—Y,B—Y и яркостный Y.Почему нельзя подать на вход платы принудительно приоткрыв Т9(кт315б) на необходимый уровень тем самым обеспечив необходимый ток для КТ940А ?

[KALDYH]

Попробовать-то конечно можно (и нужно), но что-то я сомневаюсь, что будет работать как надо. Помнится, оказавшись в подобной ситуации я решил задачу кардинально, выкинув весь блок радиоканала и блок цветности и заменив на модули МРК-2-1 и МЦ-31 от 3УСЦТ. Работы на неделю, но эффект превосходит все ожидания.
