В Первых 256 кбнеучаствует d29(64кб из 2ой банки), для этого идет дополнительный корпус 155кп.... а вот второй банк256кб64кб идет через переключение d29, сделано для совместимости с цветом через вторую банку и команды переключения второй банки. Еще раз-для совместимости !
Последний раз редактировалось Sancho45; 15.11.2019 в 08:51.
Вот тут - https://yadi.sk/i/IQfcy1fiSGVeZQСообщение от Sancho45
отсутствие цвета, а должно быть изображение на синем фоне жёлтыми буквами.

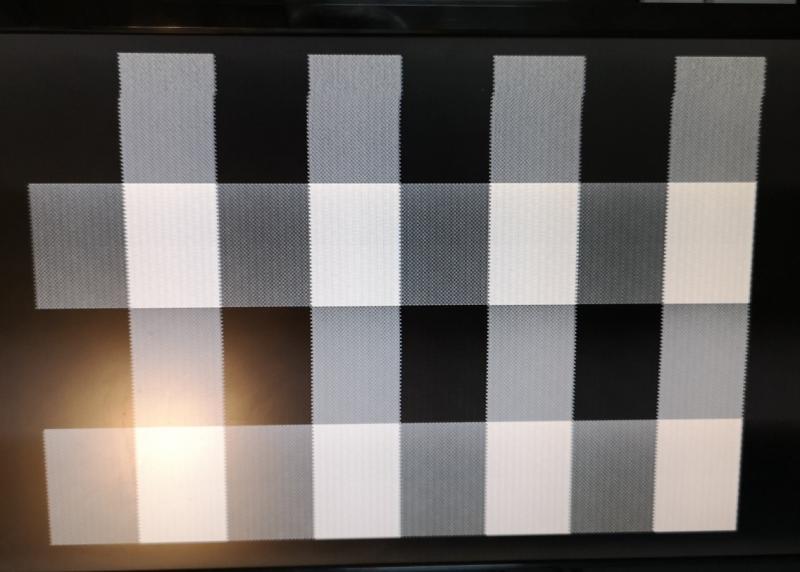

Видимо, действительно "расчёской" ОЗУ видно.
Критиковать - значит объяснять автору, что он делает не так, как делал бы я, если бы умел
Не факт ,что у него цвет правильно подключен, а если и правильно, то для цвета подключаются 64 кб из второй банки ру7. Те или не подключен цвет через ргб или не работает 2я банка озу ру7. А это d29. Про расческой- тут введен доп триггер на тм7(d62) и кп2(d61) для расширения ру7, по схеме одно подключение,а как на плате ....?
Последний раз редактировалось Sancho45; 14.11.2019 в 22:26.
Кстати, если бы цвет был не к той банке подключен, то при включении цветного режима (например, в скринах с DSDOS), на экране был бы перманентный мусор. Либо заодно неисправен узел формирования цвета, либо что-то совсем хитрое.
Критиковать - значит объяснять автору, что он делает не так, как делал бы я, если бы умел
По быстрому проверил DD29.
DD29/3 DD16/8
DD29/13 DD16/11
По схеме 29/3 DD16/11
29/13 DD16/8
Последний раз редактировалось shapipovo; 15.11.2019 в 00:21.
Это в первоначальном варианте схемы опубликованной Cornelius, а в схеме из этого сообщения -
все исправлено. Тут я думаю все в порядке, тк перепроверен этот участок.
Теперь на подозрении доп триггер D62 (TM7). Необходимо проверить вход 3, D62. Наверное идет к 15 выв D17, те к биту D03 шины данных. Думаю тут ошибка....
Может где то выкладывался скан платы в хорошем разрешении ?
С любовью к вам, Yandex.Direct
Размещение рекламы на форуме способствует его дальнейшему развитию
Отрезал 2 и 3 DD62
Соединил DD62/2 DD17/15 и DD62/3 DD17/14.

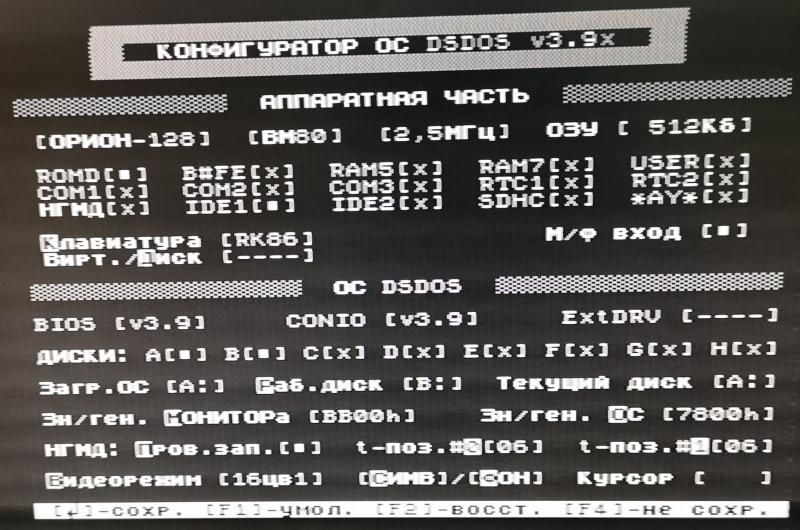

512кб есть, тест проходит. Осталось убрать "грязь" с растра.
Цвет могу проверить только 19.11
Последний раз редактировалось shapipovo; 17.11.2019 в 09:39.
Alitius(17.11.2019)
Sancho45(17.11.2019)
Значит эта ошибка и на черных и на зеленых платах. Но зеленные уже собирали, не помню, что бы они упоминали о такой ошибке.
Перечитал тему о сборке орион-128, на зеленой плате экспресс - тест 512 не запускался, отчет только со стандартным тестом 128кб.
- - - Добавлено - - -
Как и о черной, не было отчета с успешным тестом 512кб.
Последний раз редактировалось Sancho45; 17.11.2019 в 15:46.
