Реверс-инжиниринг УКНЦ (1515ХМ1&2, 1801ВП1, 1801ВМ2)

[Titus]

на твою байду час потратить надо

Не Байда, а Трамп-пам-па))) Шутка)

[Vslav]

Не Байда, а Трамп-пам-па))) Шутка)

Не обижайся, просто я это давно уже пережевал, по второму разу жевать - не очень интересно этим заниматься. Так что - с моей стороны это подвиг - цени
Давно бы уже сам лопату Modelsim освоил, там на гитхабе у меня простая инструкция, на пять строчек, как проект запустить.
Update: M4 выложил, поужинаю и сделаю диаграммы.

[Titus]

Давно бы уже сам лопату Modelsim освоил, там на гитхабе у меня простая инструкция, на пять строчек, как проект запустить.

Да уж осталось-то добить ВМ2 немного, поэтому легче попросить помощь зала или звонок другу)

[Vslav]

Да уж осталось-то добить ВМ2 немного, поэтому легче попросить помощь зала или звонок другу)

Ну... Проекты приходят и уходят, а навык владения лопатой - остается.

Тестовый код:

     47		040000 					memlim	= 40000			; лимит тестовой памяти

    353					;_____________________________________________________________________________
    354					;
    355					; Дополнительные тесты исполнения, вызывающие ошибку шины на предвыборке
    356					;
    357	001404	012705 	037774 		tst6:		mov	#memlim-4, R5		;
    358	001410	013725 	001546 				mov	@#cmd15, (R5)+		;
    359											;
    360	001414	012737 	001432 	000004 			mov	#1$, @#trap4		;
    361	001422	013715 	001532 				mov	@#cmd10, (R5)		;
    362	001426	000165 	177776 				jmp 	-2(R5)			;
    363											;
    364	001432	012737 	001450 	000004 	1$:		mov	#2$, @#trap4		;
    365	001440	013715 	001534 				mov	@#cmd11, (R5)		;
    366	001444	000165 	177776 				jmp 	-2(R5)			;
    367											;
    368	001450	012737 	001472 	000004 	2$:		mov	#3$, @#trap4		;
    369	001456	013715 	001540 				mov	@#cmd12, (R5)		;
    370	001462	012701 	040004 				mov	#memlim+4, R1		;
    371	001466	000165 	177776 				jmp 	-2(R5)			;
    372											;
    373	001472	012700 	001512 		3$:		mov	#4$, R0			;
    374	001476	010037 	000004 				mov	R0, @#trap4		;
    375	001502	013715 	001542 				mov	@#cmd13, (R5)		;
    376	001506	000165 	177776 				jmp 	-2(R5)			;
    377											;
    378	001512	012737 	001530 	000004 	4$:		mov	#5$, @#trap4		;
    379	001520	013715 	001544 				mov	@#cmd14, (R5)		;
    380	001524	000165 	177776 				jmp 	-2(R5)			;
    381											;
    382	001530	000000 			5$:		halt				;
    383											;
    384	001532	010100 			cmd10:		mov	R1, R0			;
    385	001534	012700 	001234 		cmd11:		mov	#1234, R0		;
    386	001540	011100 			cmd12:		mov	@R1, R0			;
    387	001542	010007 			cmd13:		mov	R0, PC			;
    388	001544	000776 			cmd14:		br	.-2			;
    389	001546	000240 			cmd15:		nop				;
    390											;

Диаграммы

[hobot]

Не Байда, а Трамп-пам-па))) Шутка)

Ну... Проекты приходят и уходят, а навык владения лопатой - остается.

гармония профессионалов ! )

[Alex_K]

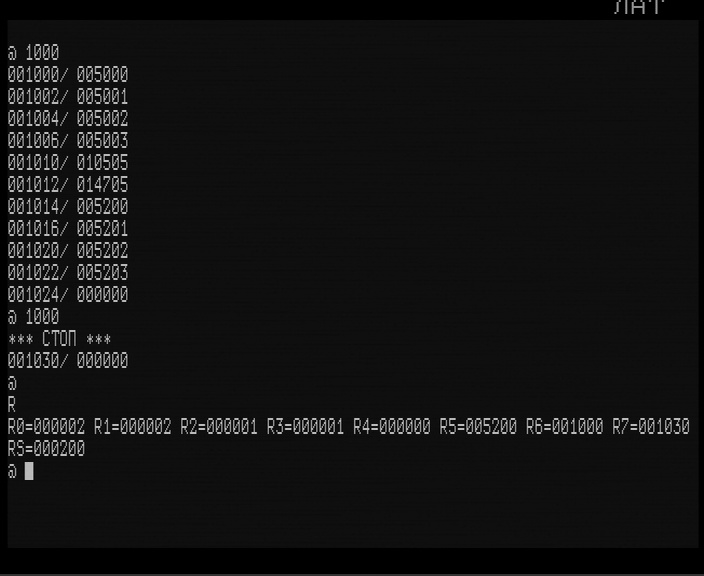

Решил попробовать адресацию -(PC) (код 47). Интересный результат получился.
Бесконечный цикл не получился. Выполнилось по два раза INC R0 и INC R1, останов случился на адресе 01030, а не 01026.

- - - Добавлено - - -

Довольно интересные результаты дают команды снятия/установки признаков, некоторые команды могут и не исполнится.

[Titus]

Бесконечный цикл не получился. Выполнилось по два раза INC R0 и INC R1, останов случился на адресе 01030, а не 01026.

Лучше примеры приводить на языке людей ассемблера, чтобы все сразу видели, что за пример.

[Alex_K]

Лучше примеры приводить на языке людей ассемблера, чтобы все сразу видели, что за пример.

Вроде бы у PDP-11 специально и употребляется восьмеричная система счисления, чтобы всё было ясно без слов. Ну так уж и быть:
1.

1000 CLR R0
1002 CLR R1
1004 CLR R2
1006 CLR R3
1010 MOV R5,R5
1012 MOV -(PC),R5
1014 INC R0
1016 INC R1
1020 INC R2
1022 INC R3
1024 HALT

2.

1000 CLR R0
1002 CLR R1
1004 CLR R2
1006 CLR R3
1010 MOV R5,R5
1012 MOV -(PC),R5
1014 NOP
1016 INC R0
1020 NOP
1022 INC R2
1024 INC R3
1026 HALT

[Titus]

Довольно интересные результаты дают команды снятия/установки признаков, некоторые команды могут и не исполнится.

Что странного, и что может не исполниться?

[Alex_K]

Что странного, и что может не исполниться?

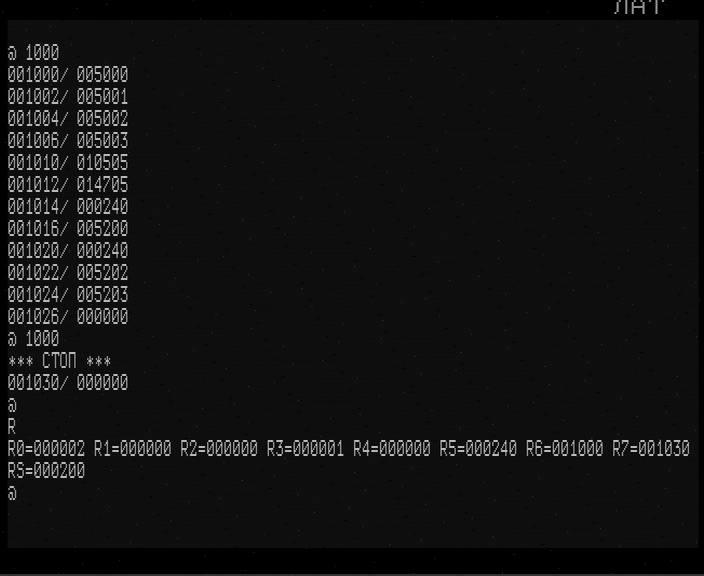

Во втором примере два раза исполнился INC R0, один раз - INC R3, а вот INC R2 ни разу не исполнился. Там же на фото после исполнения значения регистров.
