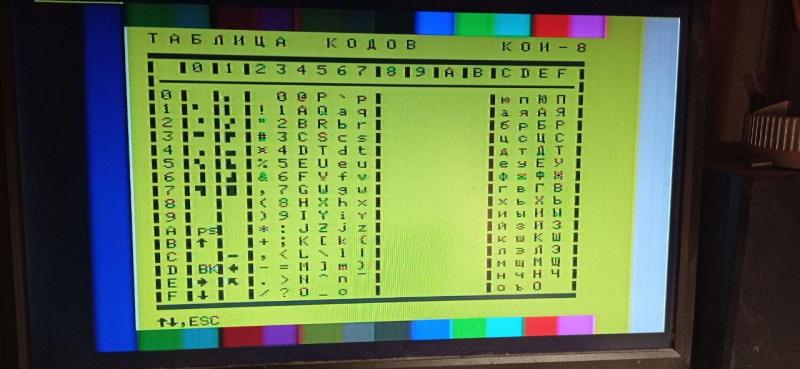

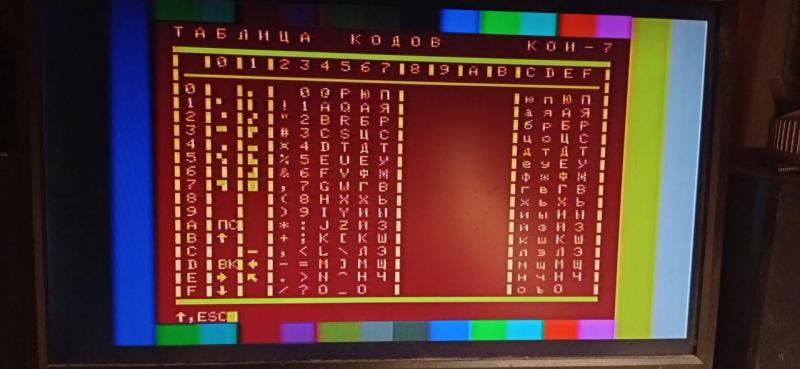

"Специалист" Сябр V2 - сборка, наладка, обмен информацией.

[SYR-ALEX]

Как по мне так не стоит . Я SMD конденсаторы запаивал , в некоторых местах электролиты и SMD . Очень удобно .
А для новой ревизии надо будет добавить /доработать сигналы в разъёмах для FDC (HOLD например сейчас отсутствует ) . Да итак есть что доработать , если есть какие идеи пишите .

[Advertiser]

[fifan]

1. Размеры под блокировочные конденсаторы можно сделать с двойной длиной.

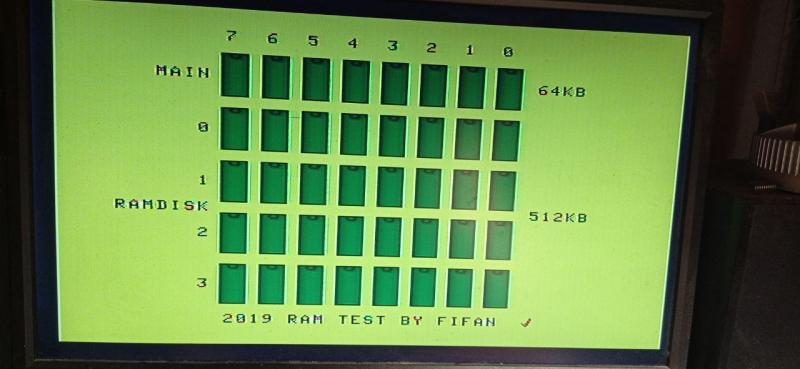

2. Добавлять разъём под флопик необходимо с маперов МХ/МХ2 и то наверное, нужно с маперов вывести сигналы на отдельную плату контроллера FDD. Это и удобнее. Недостающие цепи (тот же HOLD) необходимо подавать с основной платы на разъём Maper.

Предлагайте ещё что нужно.

[SYR-ALEX]

2. Добавлять разъём под флопик необходимо с маперов МХ/МХ2 и то наверное, нужно с маперов вывести сигналы на отдельную плату контроллера FDD. Это и удобнее. Недостоющие цепи(тот же HOLD) необходимо подавать с основной платы на разъём Maper.

Конечно FDC на платы маперов ставить не надо . Лучше отдельной платой . FDC интересен с исторической точки зрения и не все захотят им пользоваться , а если учесть проблему с доставаемостью качественных дисков ...
SD гораздо удобней в пользовании .
HOLD конечно нужно вывести на системный разъём ,а U2,U3,U5 - на маперах МХ и МХ2 есть отдельные разъёмы .

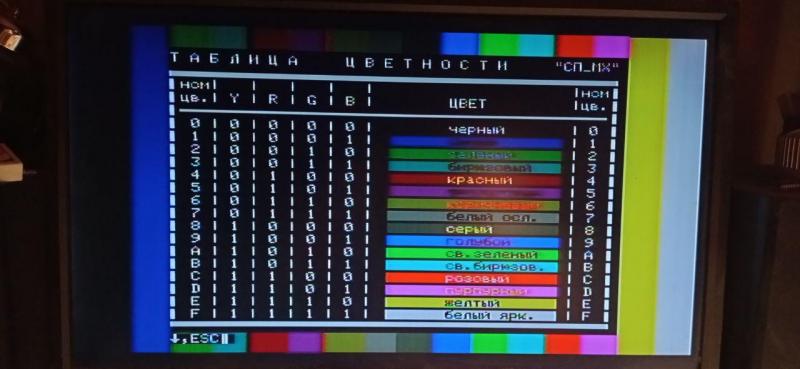

У меня уже накопилось несколько идей по доработке компьютера в основном косметического характера . Также хочу сделать мапер Эрика со своими доработками конечно возможности цвета и палитры реализовать не получится , но без проблем можно реализовать цвет МХ-а .

[nimdasys_inbox_ru]

SYR-ALEX, можно вопрос по точной маркировке транзисторов BC547 на основной плате ?!

[fifan]

А если загуглить?

[nimdasys_inbox_ru]

fifan, что значит загуглить - вопрос был не по распиновке, а по маркировке - этот транзистор имеет три типа: A, B и C, соответственно, которые отличаются между собой кроме h21Э (оно же hFE по импортному)! А спрашиваю я у автора принципиальной схемы исключительно потому что - нет у меня в наличии BC547 (нашёл где купить, но там ничего нужного мне кроме этого транзистора нет, а почтовые расходы составят, как минимум 300 рублей) и потому нужно будет подыскать замену среди имеющихся (чтобы аналогичность была как можно большая по максимальному количеству параметров), чтобы в итоге этой замены мой Сябр v2 работал наиболее оптимально и надёжно!

[Serg6845]

fifan, что значит загуглить - вопрос был не по распиновке, а по маркировке - этот транзистор имеет три типа: A, B и C, соответственно, которые отличаются между собой кроме h21Э (оно же hFE по импортному)! А спрашиваю я у автора принципиальной схемы исключительно потому что - нет у меня в наличии BC547 (нашёл где купить, но там ничего нужного мне кроме этого транзистора нет, а почтовые расходы составят, как минимум 300 рублей) и потому нужно будет подыскать замену среди имеющихся (чтобы аналогичность была как можно большая по максимальному количеству параметров), чтобы в итоге этой замены мой Сябр v2 работал наиболее оптимально и надёжно!

это которые на выходах видео стоят? да хоть КТ315, КТ3102, 2SC945, KSC945...

[Freiwind]

Тут вообще не принципиально. Любой распространенный маломощный NPN транзистор. Те же BC546-BC550 с любой буквой. http://radio-hobby.org/modules/analog/bc547

[nimdasys_inbox_ru]

В общем один кент нашёл у себя в закромах как раз таки 3 нулячих экземпляра BC547B!

[fifan]

Я даже как-то ставил редкие КТ312. Вообще-то у самого автора стояли BC547 (на монтажке), так мне сказали, я и не заморачивался буквой.
