Восстановление убитой 805й Ямахи

[Wierzbowsky]

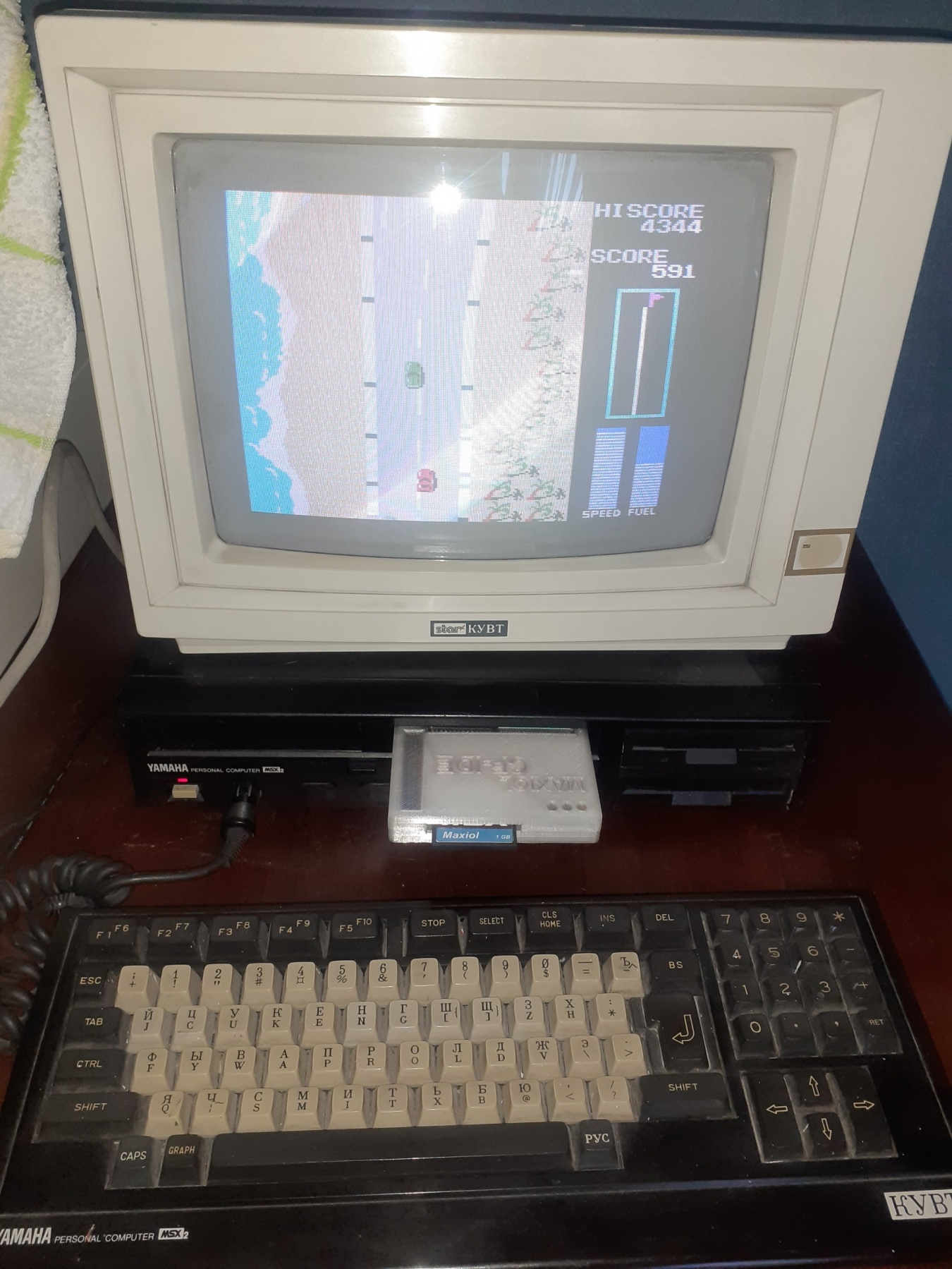

Эмулятор Gotek и новый видеомодуль уже установлены. Наслаждаюсь S-Video. Скажу, что сверлить заднюю панель Ямахи, да ещё ступенчатым сверлом - дело совсем нелёгкое. Толщина металла - миллиметр. Полчаса ушло только на то, чтобы сделать дырку подходящего размера. Жду из Китая УФ-стираемые 27С512 или 27С256, так как ставить электрически-стираемые Winbond W27C512 в Ямаху - дело невыгодное. После получения буду заниматься основным апгрейдом - установкой ОЗУ, ФМПАКА и нового видеопроцессора. Ради интереса попробую старый выпаять, а не выкусить. Всё-таки ZD-915 - штука отличная!

[Wierzbowsky]

Проект продолжается. После обсуждения замены набортного ОЗУ внешним (2мб на плате Андрея Корякина) с многоуважаемым Caro, было решено выпаять все управляющие маппером и его портами микросхемы логики. На их место будут установлены панельки, чтобы можно было бы вернуть всё как было. Были выпаяны 4 микросхемы (314, 319, 322 и 359), а также освобождено переходное отверстие для установки пина для подключения сигнала SLT32 от MSX Engine к плате ОЗУ.

Также в свете предстоящего апгрейда в MSX2+ были освобождены от припоя пятаки для запайки диода для расширения нулевого слота, выпаяны транзистор и резистор в схеме выхода синхроимпульса. Также были освобождены от припоя пятаки для установки гребёнки для подключения платы FMPAC/F4.

К тому же, к моему большому удивлению, с помощью ZD-915 был без проблем выпаян видеопроцессор v9938. Удалось сохранить чип в отличном состоянии для будущих ремонтов! Также, как оказалось, тем же самым ZD-915 можно отлично убирать излишки припоя с ножек выпаянных микросхем. Так делать гораздо удобнее, чем очищать их паяльником.

Теперь осталось зашить БИОСы MSX2+ в пять микросхем ПЗУ 27C256, установить новый видеопроцессор v9958, поставить пару диодов и посмотреть удалось ли сделать полноценную MSX2+ машинку с 2 мегабайтами ОЗУ. Пока что готовая к апгрейду плата выглядит так:

[vwarlock]

Ради интереса попробую старый выпаять, а не выкусить. Всё-таки ZD-915 - штука отличная!

ОБЯЗАТЕЛЬНО!
очень хорошо выпаиваются!
И V9938 уже не купить почти совсем - пригодится еще или продать можно компостроителям!)))

[CodeMaster]

Немного не по теме, никто не оценит корпус? А то у соседей спецов по Ямахам не оказалось.

[Wierzbowsky]

Немного не по теме, никто не оценит корпус? А то у соседей спецов по Ямахам не оказалось.

Судя по всему, надо будет что-то колхозить с выключателем питания, а это не так просто. Возможно, что-то развандалили из блока питания - я не видел фотки платы БП. Ну а сама железка с платой слотов не очень дорогая. Я предложил сотню баксов за корпус в таком поюзанном виде. Там есть лишние дырки и попорчена передняя панель, а также сломаны нижние защёлки. Но ремкомплект для защёлок у меня есть. Скачать 3д модельки можно отсюда:

https://www.thingiverse.com/thing:4651279

---- Update ----

Блок питания не развандален, провод отпаян, а не отрезан - что радует. Но на последних фотках обнаружилось, что шток у выключателя отломан. Выключатель, походу, ещё и заевший, так что по-любому придётся или серьёзно ремонтировать, или менять.

[Wierzbowsky]

Не дождался я выходных и за несколько часов закончил апгрейд восстановленной Ямахи, а также завершил эксперимент с удалением набортного ОЗУ и установкой платы расширения. В итоге, в комьютере появился "бутерброд" из трёх плат - плата переноса сокета процессора, плата расширения ОЗУ на 2мб от Андрея Корякина, а также комбинированная плата FMPAC и регистра F4, необходимся для апгрейда в MSX2+. Вот как это выглядит:



Платы хорошо сидят друг в друге и просто так не выскочат из сокетов. Вертикальное расстояние между платами достаточно для адекватного охлаждения. От верха Z80 до верхней крышки добрых 3 сантиметра. Следует заметить, что при установке блока питания следует отогнуть вниз держатель платы RS232 на его кожухе (показано стрелкой), иначе держатель окажется прямо на микросхеме ОЗУ:



Итого, по окончании этого сложного проекта, получилась следующая конфигурация:

- YIS-805 MSX2+
- FMPAC моно
- 2мб ОЗУ в слоте 3.2
- эмулятор флоппи дисковода Gotek с OLED экраном в качестве диска A:
- 3.5'' дисковод в качестве диска B:
- SFG картридж в боковом слоте
- улучшенная видеоплата (композит, S-Video, RGBS)



Теперь этот восстановленный и прокачанный компьютер будет моим основным инструментом для разработки и тестирования разнообразных MSX проектов. Один из этих новых проектов скоро будет предствален публике.

Теперь расскажу подробнее о замене набортного 128кб ОЗУ на 2мб ОЗУ на плате расширения от Андрея Корякина. Проект этой платы находится здесь:
https://hansotten.file-hunter.com/do...slot-expander/

Обсуждение проекта было здесь:
https://zx-pk.ru/threads/29505-vstra...eniya-ozu.html

Для установки этой платы расширения ОЗУ в YIS-805 (не обязательно MSX2+) необходимо сделать следующее:

- поставить панельку на место Z80
- собрать плату переноса сокета процессора ( https://github.com/RBSC/YIS805_Adapter )
- выпаять все микросхемы RAM (4 штуки)
- выпаять микросхемы маппера и регистров (4 штуки)
- установить пин для подключения платы ОЗУ к сигналу SLT32





Сразу скажу, что этот апгрейд можно легко откатить назад просто поставив на место все микросхемы ОЗУ и логики. Так что машинка в результате эксперимента не пострадала.

ПРОЕКТ ПОЛНОСТЬЮ ЗАВЕРШЁН! Спасибо всем кто следил за процессом и помогал советами!

[Advertiser]

[Wierzbowsky]

Несмотря на формально законченный проект, мне не давала покоя одна мысль - дисководы то я на 100% не починил. Да, удалось сделать так, чтобы детектировалось присутствие дискеты, но защита дискеты от записи всё же не работала. Я ещё раз перечитал тему в поисках идей и увидел пост уважаемого "tank-uk" про писишные флоппи дисководы Mitsumi и Samsung.

Порывшись у себя в кладовке, я, к своему удивлению, обнаружил аж два дисковода Mistumi D359T5 и один Samsung. Причём один Mitsumi был без "морды", так что его было не жалко раздербанить. Открыв дисковод, я обнаружил, что там аж 2 одинаковых двухштоковых микровыключателя! А у меня как раз оставалось 2 полупочиненных дисковода Matsushita от 805й Ямахи. Хорошее совпадение!

Примерка показала, что несмотря на то, что штоки микровыключателя у Mitsumi ближе друг другу, чем у Matsushita, всё равно было возможно поставить этот микровыключатель в Ямаховские дисководы. После получаса 3Д моделирования, пары часов печати, примерок и исправлений модели, была изготовлена финальная модель держателя. Была произведена окончательная установка, держатель был закреплён шурупом, припаяны 3 провода и дисковод был проверен в деле. Тесты показали, что починенный дисковод теперь работает на 100%.

Вот несколько фоток того, что было сделано, а также схема подключения микровыключателя к плате дисковода:







3Д моделька держателя микровыключателя выложена здесь:

https://www.thingiverse.com/thing:4706101

[Wierzbowsky]

Кнопочки были отбелены и стали как новые.

[Ратмир]

А у меня они коричневые. Недостаток гидроперекиси концентрированной, что ее продают по 20-30л. И жаба душит столько покупать, чтоб отбелить десяток кнопок.

[Wierzbowsky]

У нас 12% перекись продают в литровых бутылках. Больше и не нужно. Можно в парикмахерских поспрашивать. Они - основные покупатели перекиси такой концентрации в бутылках.
