Выбор 128 кб новодела. Нужна помощь. Сборка пайка и поиск того кто хочет принять учас

[Terabiterr]

bigral, БЫло подозрение что изначально схема создавалось под диод кд522 и я свои диоды 1N4148 припаял по американской схеме. То есть в отличие от кд522 наоборот. При этом что на сайте диоды идут 1N4148. Ну я думаю что врядли там кто-то сидел и переварачивал диоды на схеме под 1N4148. Судя по схеме, и сравнение с инетом - это самая первая оригинальная схема Ленинград 48.

[Advertiser]

[valerium]

в смысле без разницы? конечно есть разница, смотри тут где первый вывод

А какая может быть разница в том, какие два транзистора куда встанут, налево или направо ? Расположены ж совершенно симметрично относительно центра. Или это я шутку не понял ?

[Eltaron]

Паяльник без регулировки температуры? Как-то нехорошо, хотя лучше советского тем, что не обгорает.

[Terabiterr]

Паяльник без регулировки температуры? Как-то нехорошо, хотя лучше советского тем, что не обгорает.

Ну я бы и советский бы оставил т.к. он у меня с деревянной ручкой и в середине видимо прогорел что начал выпадать. Не стал морочиться и решил попробовать другой на 40Вт
Посмотрю что за зверь

[Terabiterr]

Так ну аппарат я собрал. Осталась транзисторная сборка, две микрухи на маг (Помпушки) и кондеры на питание. Проверка пайки на приветики, залипашки. Просьба просмотреть фото внимательно!
-------------------------------------------------------------

https://ibb.co/gTBv9dp
https://ibb.co/x3WJ6zB
https://ibb.co/hWj0MJX
https://ibb.co/0q11rsw
https://ibb.co/KX10tJh
https://ibb.co/mFxjdbV
https://ibb.co/8rtCwXL

[valerium]

Кондер на ресете какой-то странный, там электролит должен быть на 10,0, а стоит некая керамика. Не беда для начального запуска, но пускаться при включении будет нестабильно

[Гаррий]

Порадовал Царь-резистор на видеовыходе.

На что там еще смотреть?)

- - - Добавлено - - -

Кондер на ресете какой-то странный, там электролит должен быть на 10,0, а стоит некая керамика. Не беда для начального запуска, но пускаться при включении будет нестабильно

Опа-опа! Так это из-за этого кондера мой композит при включении не стартует сам, выводит мерцающий мусор и требует ручного нажатия Reset?

[goodboy]

это из-за этого кондера мой композит при включении не стартует сам, выводит мерцающий мусор и требует ручного нажатия Reset?

да, это известная болячка древних плат

[valerium]

Вполне возможно. Он там в паре с резистором. Суть простая - пока он разряжен и через этот резистор заряжается, на ресете удерживается низкий уровень. Зарядился - процессор снялся с тормоза.

[Terabiterr]

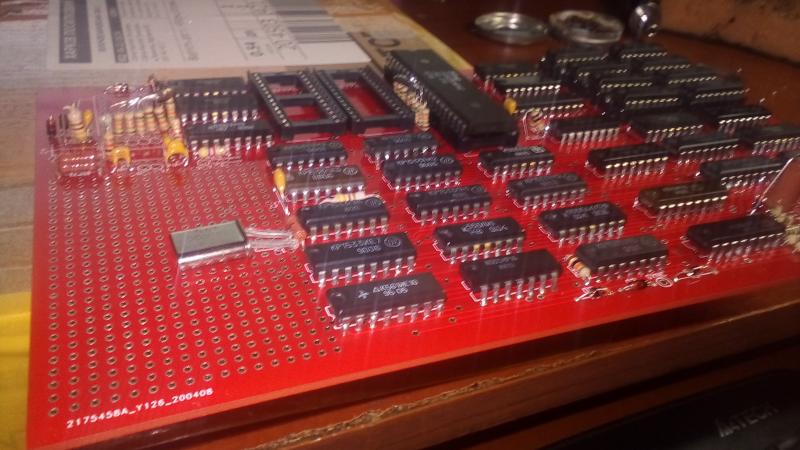

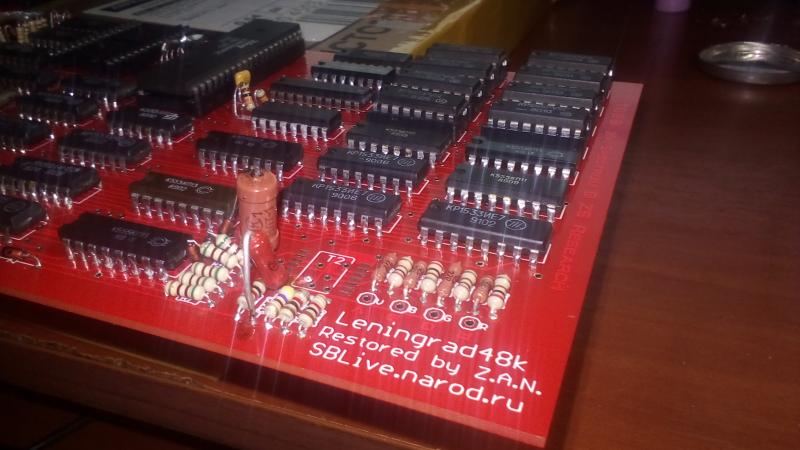

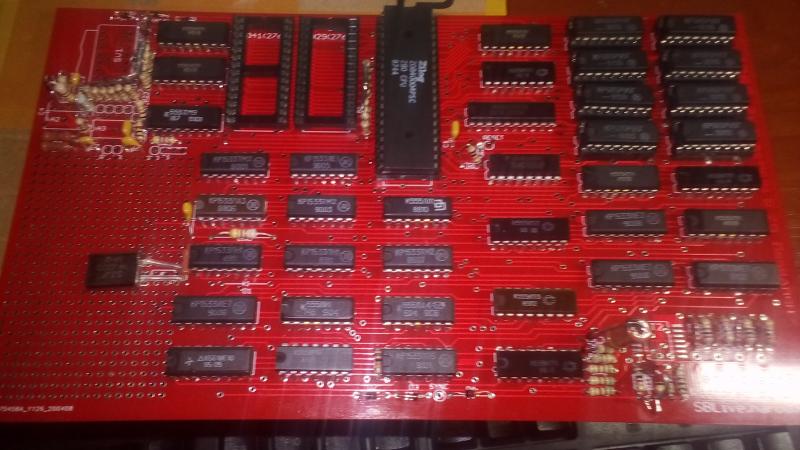

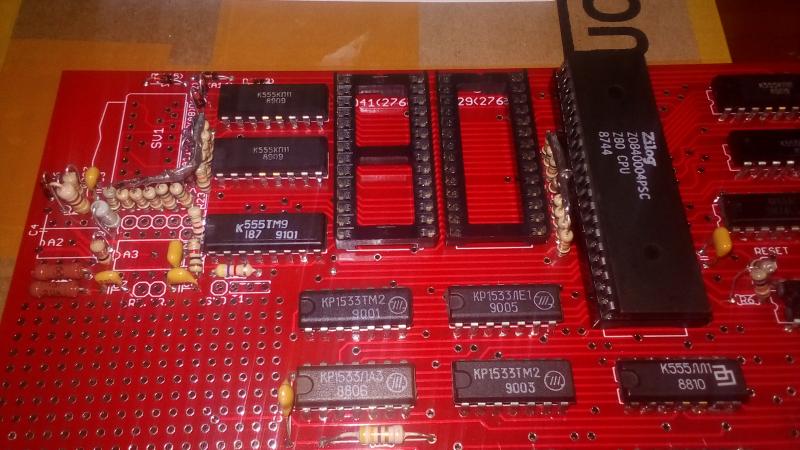

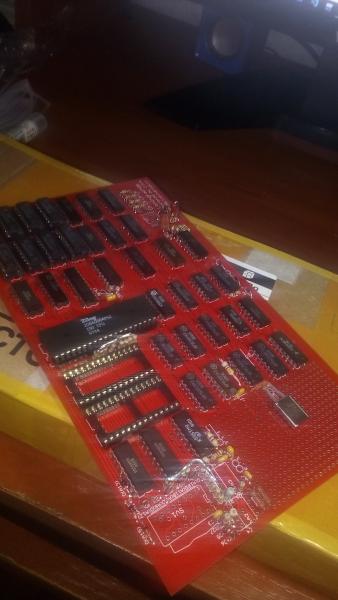

И так минуточку внимания! Плата собрана и готова к запуску (На мой взгляд). Просьба проверить фото и будем стартовать!!!
Плата уже с исправленной ошибкой - на фото видно.
-------------------------------------------------------
Фото в хорошем качестве
https://ibb.co/7pk7Yhk
https://ibb.co/k8dfZRs
https://ibb.co/cTPstdt
https://ibb.co/ZMcN1hM
https://ibb.co/gSdZH2Q
https://ibb.co/mHHq5Sb
https://ibb.co/NTm9WN7




Фото такие же, но через форум.

- - - Добавлено - - -

И еще немного фоток башень и макросемки различных ракурсов.
----------------------------------------------------------------------
https://ibb.co/CQ9J2sM
https://ibb.co/7zhn25Y
https://ibb.co/xSmgyZz
https://ibb.co/KWn2ybV
https://ibb.co/7SfFydj
https://ibb.co/YXLmrXt
https://ibb.co/J7MJxxg
https://ibb.co/8jHPRjL
https://ibb.co/GCJf5ZB
https://ibb.co/4NBYDkY
https://ibb.co/V2XtmVd
https://ibb.co/WpS6TFM
