Вывод изображения ретрокомпьютера на TFT-матрицу ("народный контроллер")

[Froggy]

После инициализации прошивки контроллер по отсутствию пойманной синхры на выбранном входе какое-то время на экран пишет "no signal", потом выключает EN и все гасит (зачем зря греть воздух ?).
Вроде все логично )

Логично. Меня смущал опыт работы с "обычными" VGA-мониторами. Там надпись "Нет сигнала" не пропадает.

На 4103 гирлянда включается по типовой схеме (как вот тут) и между анодами светодиодов и FB мы всегда что-то увидим. Это не означает, что с этим напряжением будет течь ток, достаточный для ее открытия.

Ага. Тогда проверю как меняется сигнал EN.

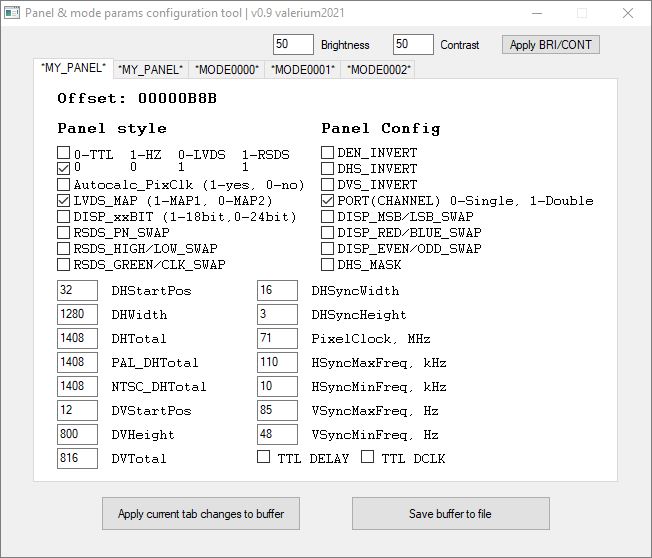

Если есть желание и некоторый опыт писания на Си - можно создать свое, там более, что в начале ветки многое в исходниках уже разобрано по косточкам.

Опыта нет. Впрочем, RGBs - это уже дополнительные хотелки. Перебьюсь и с обычным VGA. Изначально я на маленький VGA-монитор и рассчитывал.

[Advertiser]

[Froggy]

Протестировал сегодня свой комплект на Пентагоне 128 с VgaKit1.
Был уверен, что пропорции картинки будут правильными, т.к. матрица 4:3 с разрешением 1024х768.
На деле оказалось, что картинка сплюснута по бокам, как на моем 19" мониторе с соотношением сторон 5:4.





Сделал автонастройку. Ничего не поменялось. Картинка становится по центру экрана, но остается сжатой с боков.
Это хорошо видно, если нарисовать круг в Бейсике.
Выкрутил настройку Clock до 100. Изображение растянулось, но все равно круг не правильной формы. Сжат примерно на 5%.



Следующий момент это плохая видимость цветов с пониженной яркостью (Bright).
На моем 19" мониторе разница между брайтовым и не брайтовым цветом хорошо различима.
На этом мониторе разница почти не видна.
Выкрутил яркость на 0, контрастность до 25. Bright в тествой картинке стал более-менее различим. Хотя в реальных играх хотелось бы большей разницы.



Не могу понять по подсветке. С яркостью ноль и контрастностью 25 в затемненном помещении без труда видна серая засветка экрана. Это нормально? Или надо снижать ее яркость?



У меня есть ЖК телевизор Самсунг. В нем есть настройка яркости, контрастности и отдельная настройка для подсветки.
Как определить меняется ли яркость подсветки при регулировке яркости через меню? Или тут меняется яркость средствами самой матрицы?

Пока впечатления от этого комплекта двоякие. С одной стороны, вроде, все работает, с другой стороны есть мелкие недочеты, которых я не ожидал.

[valerium]

Протестировал сегодня свой комплект на Пентагоне 128 с VgaKit1.
Был уверен, что пропорции картинки будут правильными, т.к. матрица 4:3 с разрешением 1024х768.

Судя по всему это режим 60гц. В нем zxkit откидывает часть строк и монитор получает картинку без части верха и низа, которую и вытягивает до размеров матрицы.
Правильные пропорции буду только в режиме выходной кадровой =50гц.

В исходном виде это получился просто обычный монитор, заточенный под типовые вга-режимы. Такой же, как и любой другой. Без каких-либо адаптаций к ретрокомпам.

[Froggy]

Судя по всему это режим 60гц. В нем zxkit откидывает часть строк и монитор получает картинку без части верха и низа, которую и вытягивает до размеров матрицы.
Правильные пропорции буду только в режиме выходной кадровой =50гц.

У меня zxkit с прошивкой 1.0.2 не дает картинку при перемычке 50 Гц. Впрочем, хрен с ним с этим соотношением сторон.
Все равно я буду применять адаптер RGB-VGA на Pico. А там есть прошивка, которая дает ровный круг на мониторе 5:4.

В исходном виде это получился просто обычный монитор, заточенный под типовые вга-режимы. Такой же, как и любой другой. Без каких-либо адаптаций к ретрокомпам.

Не все так просто. Решил проверить работу комплекта именно как обычный монитор. Подключил к ПК вторым монитором.
Картинка, на первый взгляд яркая и цветастая. Но при просмотре реальных фото заметил, что не видно оттенков белого/серого. Т.е. картинка просто выбеливается. Никакими настройками монитора это не исправляется.
Вот фото окна Тотал командера на разных мониторах. Хорошо видно, что теряются серые полоски и другие цвета в интерфейсе. Как будто выбеливаются.




Думаю, что именно из-за этого этот монитор очень плохо отображает брайтовые цвета спектрума.

[valerium]

Не могу понять по подсветке. С яркостью ноль и контрастностью 25 в затемненном помещении без труда видна серая засветка экрана. Это нормально? Или надо снижать ее яркость?

Выше, где обсуждали драйвер подсветки, хорошо было видно, что на сам драйвер приходит только питание и сигнал EN, который ее включает или выключает. Никакой регулировки яркости подсветки тут нет, для нее лишь жестко подбирают рабочий ток светодиодов и все.
Все регулировки из OSD касаются только пикселей самой матрицы.

- - - Добавлено - - -

У меня zxkit с прошивкой 1.0.2 не дает картинку при перемычке 50 Гц.

Давать-то он дает (везде он одинаково сделан), только видимо монитор этот режим не поддерживает.

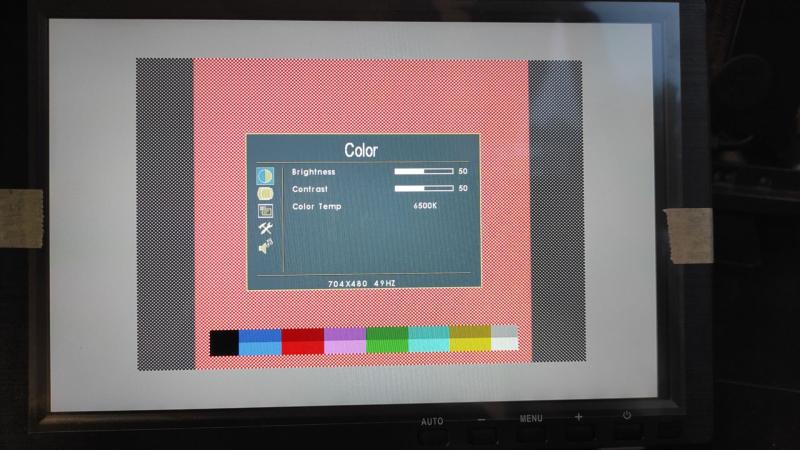

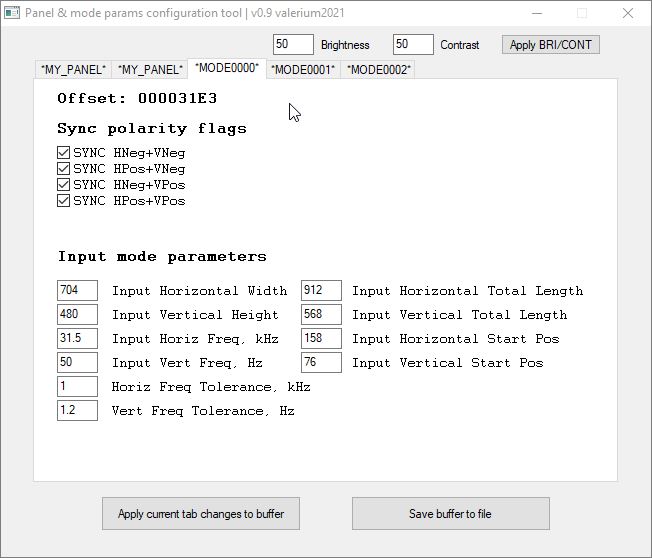

У меня это и было одним из критериев перепиливания прошивки "народного" под свои нужды - так как готовые мониторы дааалеко не все это умеют.

Не все так просто. Решил проверить работу комплекта именно как обычный монитор. Подключил к ПК вторым монитором.
Картинка, на первый взгляд яркая и цветастая. Но при просмотре реальных фото заметил, что не видно оттенков белого/серого. Т.е. картинка просто выбеливается. Никакими настройками монитора это не исправляется.
Вот фото окна Тотал командера на разных мониторах. Хорошо видно, что теряются серые полоски и другие цвета в интерфейсе. Как будто выбеливаются.
...
Думаю, что именно из-за этого этот монитор очень плохо отображает брайтовые цвета спектрума.

В данный момент матрица от айпада ? Если так, то она 1-канальная 6-битная.
Какая битность выставлена на реалтеке ?
Какое напряжение питания подано на матрицу ? (на TCON, а не на подсветку)

Другой магии там нету )

[LeoN65816]

Протестировал сегодня свой комплект на Пентагоне 128 с VgaKit1.

VgaKit1 является здесь уже лишним звеном... Как и GBS, OSSC и так далее. Они делают ЛИШНИЕ преобразования и искажения.

Впрочем, хрен с ним с этим соотношением сторон.

Изучай.

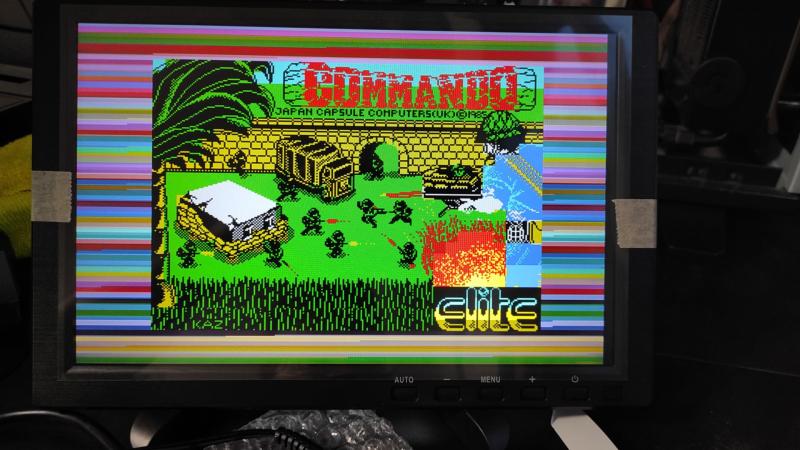

Пример успешного применения БЕЗ ЛИШНИХ преобразователей.

[Froggy]

Выше, где обсуждали драйвер подсветки, хорошо было видно, что на сам драйвер приходит только питание и сигнал EN, который ее включает или выключает. Никакой регулировки яркости подсветки тут нет, для нее лишь жестко подбирают рабочий ток светодиодов и все.
Все регулировки из OSD касаются только пикселей самой матрицы.

Это важная информация.
Прозвонил на скорую руку драйвер и нарисовал схему. Два резистора по 1 Ом стоят параллельно. Что в сумме дает 0.5 Ома.
Схема несколько отличается от от PT4103.



Можно попробовать убрать один резистор? Тогда сопротивление увеличится до 1 Ома.

Давать-то он дает (везде он одинаково сделан), только видимо монитор этот режим не поддерживает.

Да. Пробовал два монитора. Ни один не заработал на 50 Гц.

В данный момент матрица от айпада ? Если так, то она 1-канальная 6-битная.
Какая битность выставлена на реалтеке ?
Какое напряжение питания подано на матрицу ? (на TCON, а не на подсветку)

Да. Матрица от iPad2. Перемычки выставили продавцы. Напряжение - 3.3 Вольта.
Битность не знаю. Установлено А+8. Что по таблице означает матрицу Apple второго поколения:

VgaKit1 является здесь уже лишним звеном... Как и GBS, OSSC и так далее. Они делают ЛИШНИЕ преобразования и искажения.

Согласен. По хорошему, хотелось бы монитор, который понимает и RGB и VGA. С другой стороны, у меня все Спектрумы оснащены VGA-выходом. Все же обычных VGA-мониторов еще очень много. Поэтому важна VGA поддержка.

Изучай.
Пример успешного применения БЕЗ ЛИШНИХ преобразователей.

Попробую. К сожалению, я совсем не программист.

- - - Добавлено - - -

Чудеса какие-то.
Загрузил Диззи-7. И решил сделать автонастройку.
Экран быстро дергнулся туда-сюда и... чудо! Появился нормальный Bright!
Проверил на тестовой картинке. Теперь этот набор показывает так же как "взрослый" 19" монитор.
Странно. Я до этого уже делал автонастройку. И как она может влияет на отображение цветов?

[valerium]

Это важная информация.
Прозвонил на скорую руку драйвер и нарисовал схему. Два резистора по 1 Ом стоят параллельно. Что в сумме дает 0.5 Ома.
Схема несколько отличается от от PT4103.
Можно попробовать убрать один резистор? Тогда сопротивление увеличится до 1 Ома.

Схема выглядит странно, точнее, я не уверен, что там все правильно.
Впрочем, при 0,5омном сопротивлении и индуктивности (сопротивление меньше погрешности тестера) с прозвонкой легко ошибиться, там все повсюду звонится почти в ноль.

Примениельно к 4103 и подобному - если один резистор снять, то ток упадет вдвое. Яркость будет меньше, если в этом суть.
Если надо поднять яркость, то обычно допаивают десятки-сотни ом параллельно.
Думаю здесь будет так же.

Да. Матрица от iPad2. Перемычки выставили продавцы. Напряжение - 3.3 Вольта.
Битность не знаю. Установлено А+8. Что по таблице означает матрицу Apple второго поколения:

Написано так, что режим из прошивки мы и не узнаем. Но навскидку все правильно.
Я чот сразу не догадался еще, что там есть вход HDMI и можно попробовать дать картинку на него.
Чтоб сразу разобраться, искажаются ли данные для матрицы либо вообще проблема в аналоговых цепях на вга-входе (тогда по hdmi все будет хорошо)

Чудеса какие-то.
Загрузил Диззи-7. И решил сделать автонастройку.
Экран быстро дергнулся туда-сюда и... чудо! Появился нормальный Bright!

Отлично, ну значит искажение все-таки было софтовое.
А эффект стабильный или после выключения опять надо перенастраивать ?

Еще: посмотрел плату на фото подетальнее, похоже, что EN у реалтека там идет со 113 ноги, а не со 111й.
Короче, прошивка от старых зеленых плат может работать некорректно, либо надо драйвер подсветки включать мимо контроллера.

[CodeMaster]

либо надо драйвер подсветки включать мимо контроллера.

либо поднять ножки иголкой и кинуть перемычку.

[Froggy]

Схема выглядит странно, точнее, я не уверен, что там все правильно.
Впрочем, при 0,5омном сопротивлении и индуктивности (сопротивление меньше погрешности тестера) с прозвонкой легко ошибиться, там все повсюду звонится почти в ноль.

Так и есть. Тестером очень сложно вызвонить. Исправил схему, скорее всего будет так, очень похожа на типовую, даже нумерация выводов совпадает:

Примениельно к 4103 и подобному - если один резистор снять, то ток упадет вдвое. Яркость будет меньше, если в этом суть.
Если надо поднять яркость, то обычно допаивают десятки-сотни ом параллельно.
Думаю здесь будет так же.

Да, понятно. Тогда попробую просто выпаять один резистор и глянуть результат. Кстати, этот маленький чип GAS греется очень сильно.

Отлично, ну значит искажение все-таки было софтовое.
А эффект стабильный или после выключения опять надо перенастраивать ?

Очень рад этому факту. Эффект стабильный. Выключал монитор полностью из сети, переключал входы кнопкой. Настройки не сбиваются.

Еще: посмотрел плату на фото подетальнее, похоже, что EN у реалтека там идет со 113 ноги, а не со 111й.
Короче, прошивка от старых зеленых плат может работать некорректно, либо надо драйвер подсветки включать мимо контроллера.

Плохая новость. Блин, понаделали разных версий плат.
Ладно, значит, не судьба. Надо или "народную" искать и не факт, что китайцы пришлют то, что надо. Или самому вашу плату паять.
