KAY-256 Печатная плата

[Shofer]

Вопрос конечно немного глупый, но что-то затупил. Как поставить вместо УФ ПЗУ, электрически стираемую.
Вроде 512 микры полностью по ногам совпадают

Просто ставишь и всё. Никакой разницы

[gdv2002]

Пока напишу тут, как соберусь с мыслями и наработками, создам отдельную тему.

Изначально для себя, в том виде как он есть, я собирать эту версию не собирался. Требует большой корпус, в таком есть у меня Феникс, но неудобно. Нет отдельного "кабинета", а каждый раз доставать, расставлять комп, монитор и прочее не очень удобно. Нацеливался на спектрумбук или корпус типа "гробик". Земляк из Шадринска, камрад exelon прислал мне такой корпус с клавиатурой:



Отмыл "чумазика"



Вот под него и хочу переразвести плату.
Родная плата размерами 240х120 мм, КАЙ 185х175 мм. Если убрать два слота расширения, то вполне поместится в корпус, и с краю останется место.
Вот и думаю, оставить 1 слот расширения, но пока не решил в каком виде, сделать ножевой, как в фирменных спеках, или поставить разъём типа СНП58-64 (или импорт 41612-64).
Второе, убрать разъемы периферии, сделать разъёмы, как в версии КАЙ-1024.
На свободном месте можно разместить ПАЛ-кодер и/или платку РГБ-ВГА.
Есть идея поставить ПЗУ флеш, что-то типа 29F040, сразу 8 прошивок можно запихнуть, подсмотрел в Арлекине 3Д.
Не понятно что сделать с IORQ, доработать на 2-х резисторах, или поставить ЛЛ1.

[Shofer]

Я б сделал ножевой разъём с разводкой фирменного ZX, если б это был не КАЙ, так как у КАЯ свой стандарт разъёма. VGA - это маст хэв. IORQ - если один разъём, то можно и на резисторе, разницы никакой.

[Mick]

В общем закончил я перенос платы 1.4 версии в P-CAD 2002






Файлы
Схема и монтажка KAY-256 ver1.4 в pdf - http://micklab.ru/file/kay/kay-256_v1_4.pdf
Схема KAY-256 ver1.4 в P-CAD 2002 - http://micklab.ru/file/kay/kay-256_v1_4_sch.rar
Печатная плата KAY-256 ver1.4 в P-CAD 2002 - http://micklab.ru/file/kay/kay-256_v1_4_pcb.rar
Гербер файлы для производства платы KAY-256 ver1.4 - http://micklab.ru/file/kay/kay-256_v1_4_gerber.rar
Библиотека P-CAD 2002 - http://micklab.ru/file/kay/kay-256_lib.rar

Смотрите, если что не так, сигнализируйте

[Mick]

Последняя, авторская версия КАЙ-256 97-го года.

Пригляделся к схеме, так это уже не KAY-256, а KAY-1024.
Там память уже 1Мx8 используется, дополнительные адресная линия MA9 и соответственно дополнительный бит 7 порта 7FFD

Таким образом:
версии плат:
1.0 - KAY-256
1.4 - KAY-256 Turbo
1.512.97 - KAY-1024

[Mick]

Нацарапал страничку на своем сайте по KAY-256. Все материалы по платам закинул туда. Если что в текстовке будет коробить - жду замечаний.
Ссылка - http://www.micklab.ru/ZX%20Spectrum/KAY256.htm

[gdv2002]

Нацарапал страничку на своем сайте по KAY-256. Все материалы по платам закинул туда. Если что в текстовке будет коробить - жду замечаний.
Ссылка - http://www.micklab.ru/ZX%20Spectrum/KAY256.htm

Отлично, спасибо большое!

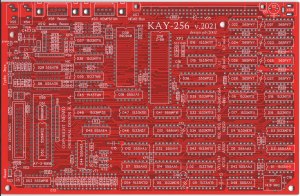

По поводу вариантов КАЙ-256, в 2021 году было мною сделана ревизия 2021, плата немного переразведена, чтобы "уложиться" в корпус типа "резинка" или "гробик".
Есть тема на форуме.
По моим прикидкам, выпущено было порядка 20 плат, но это не точно.

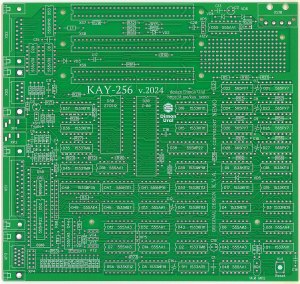

А в 2024 году сделал ревизию 2024 :-)
Основные её отличия, это арбитр IORQ на микросхеме ЛЛ1, разъёмы периферии боле современные, и мелкие доработки, с учётом опыта сборки ревизии 2021.
Выпущено пока всего 10 плат, но думаю всё впереди, на следующей ревизии планируется установка диспетчера ПЗУ сразу с возможностью работы с ПРОФ-ПЗУ (КАЙ Ресет Сервис) ну и понятно, ПЗУ большой ёмкости.



Присоединяйтесь к нам в Телеграмм - https://t.me/kay_nemo
