Центральный процессор М11

[Radon17]

Данная тема посвящена процессору М11.



Сегодня я был у ra3qdp. Пофотографировал М11 ред3 и прочитал с него прошивки РФ4.





Процессор стоял в некоторых исполнениях машины МС0102М "Каноэ 90"



"Акселератор операций ПЗ" это видимо сопроцессор. К J11 был такой. У нас его скопировали в рамках 1831 серии? Под него там пустое место на плате.

К сообщению прикрепляю файлы прошивок РФ4.
374-011.BIN на фото левая, -010 - правая. 010 читалась с ошибками, но этот файл считан вроде бы нормально. Верифицировал 4 раза и перечитывал после шевеления в панельке. 011 читалась нормально всегда, прошла множественную верификацию.
M11.BIN - объединил обе эти прошивки. Вроде бы верно, в тексте присутствует надпись СТАРТ и имена устройств DX, DY и т.д.
Буду рад если кто-то это дизассемблирует.
Файл сильно похож на прошивку СМ1 для М8, что в принципе логично.

Остальные прошивки (ПЛМ) прочитать нет возможности, они впаяны.

[Advertiser]

[Hunta]

От М8, если мне правильный попался - 4 кб, этот - 16. От KDJ11-B (который я дизассемблил) - 32 кб, но тут надо учитывать, что вариант KDJ11-B поддерживает платы в корзине с QBus и PMI памятью, а также PDP-11 в QBus и Unibus вариантах, там что там (достаточно) много кода, который на M11 не нужен. Попробую навскидку оценить, насколько совпадает с вариантом от KDJ11-B

- - - Добавлено - - -

В общем, на DEC-овское ничего из у меня имеющегося - не похоже. На точке входа сразу практически начинает тестировать проц, дальше не стал копаться

[MiX]

Вроде бы верно, в тексте присутствует надпись СТАРТ и имена устройств DX, DY и т.д.

Старт появляется аж 2 раза, видимо последний адрес не контачил. из загрузчиков DX,DY,DU,DK.

- - - Добавлено - - -

Пофотографировал М11 ред3 и прочитал с него прошивки РФ4.

А включать то пробовали?

[Radon17]

Старт появляется аж 2 раза, видимо последний адрес не контачил.

Сразу в двух ПЗУ? Нет, всё там контачило.

А включать то пробовали?

Вопросы к ra3qdp, это его плата. Я бы вот так просто не стал бы включать. Она же уникальная.

[MiX]

Сразу в двух ПЗУ?

Получается в двух. В склейке по адресу 3700 и 13700 слово СТАРТ.

Я бы вот так просто не стал бы включать. Она же уникальная.

Не просто так, проверить регистры какие есть и всё, поставить на полку.

По фото просматривается М8+Ф12+И12+СМ1 по фунционалу.

[Radon17]

Получается в двух.

Значит так записана прошивка.

[xelby]

Ещё немного фото, плата без маски, ПЗУ совпадает (приложим)

https://retro-computer.ru/home.aspx#/item/M11_ver3

[Radon17]

Ура, огромное спасибо!
Как я рад, что нашёлся ещё один комплектный М11!

[mig_25]

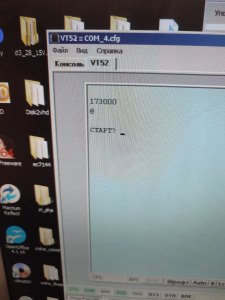

Хочется подключить её (М11) к терминалу через штатный разъем, потому что через И12 она вроде не работает (при выключении может отослать в терминал 173000 @ СТАРТ?), устанавливал с П9 и И12.
По крайней мере посмотреть, что будет при подключении через штатный разъем терминала.

Там разъем 10-контактный как у плат МС 1201.03, у УКНЦ видео. Я 2 земли навызванивал, но всё остальное не очень логично относительно той же И12 идёт (грубо говоря на первый взгляд "также, как у И12 не приходит).

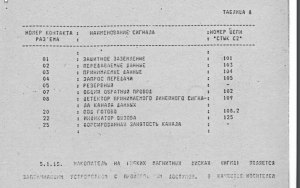

При том если уже смотреть со стороны корпуса, то там такие контакты и сигналы по документации:





Как точно определить назначение контактов неясно...

[Hunta]

pic.maxiol.com лежит? Картинки не кажутся...

Как точно определить назначение контактов

Осциллографом глянуть при включении
