LCD VGA, умеющие 15 кГц строчки и 50 Гц кадровой

[Rio444]

Да, видел. Это уже гораздо лучше.
Уже со схемой и откомпилированной прошивкой.

[Advertiser]

[Freiwind]

1. NEC LCD1970NX.

Косяк в том, что он только 240 строк растра входного сигнала кажет. В меню можно двигать растр по вертикали. Идеально для всяких спектрумов, MSX, Поиск.

Вот гОдные прошивки: 1.1.03 (у меня), 1.1.07 (Freiwind мне в личке сообщил версию прошивки), 1.1.10 #1 и #2.

Достал сейчас с балкона этот монитор и... не работает ни с Каем, ни с Сизифом, ни с Арлекином напрямую. Нет сигнала.

UPD: подключил не синхросмесь, а раздельные кадровую и строчную. И заработало.

[gen1971]

[nimdasys_inbox_ru]

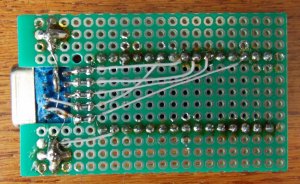

А Вы можете подсказать номиналы сопротивлений ?! на фото к сожалению не видно...

[Rio444]

nimdasys_inbox_ru, на RGB скорее всего по 470 Ом. Питание 5 вольт?
На синхру не принципиально. Обычно ставят 50..200 Ом. Это скорее защита от КЗ и наводок.

[SoftCat]

Переходничок АГАТ-VGA.

Точно гОдные мониторы, проверенные мной на АГАТе.

1. NEC LCD1970NX.

Косяк в том, что он только 240 строк растра входного сигнала кажет. В меню можно двигать растр по вертикали. Идеально для всяких спектрумов, MSX, Поиск.

Вот гОдные прошивки: 1.1.03 (у меня), 1.1.07 (Freiwind мне в личке сообщил версию прошивки), 1.1.10 #1 и #2.
НегОдные прошивки: 1.1.12 и 1.2.05.
Как узнать версию прошивки.

Скалер GM5221 с интегрированным x86 микроконтроллером. Умеет раздельную синхру, композитную синхру, и синхру по зелёному. Прошивка в отдельной флэшке AMIC A290021TL в PLCC32, запаяна (не в панельке). Для перешивания отпаивается и на программатор. Но скалер умеет перешивать её в системе по DDC (через VGA или DVI). В качестве аппаратного программатора 2 npn-транзистора (как бы VCTjig-лайт) и прога Postal2. Возможно позже попробую.

Ещё LCD1970GX с прошивкой 1.1.02 вроде канает.


2. BENQ BL702A.

Сам монитор 5:4, но АГАТовский растр показывает правильно, очень и очень близко к 4:3.

Вероятно подойдёт для всех советских компов (БК, Львов, Поиск, Корвет, Вектор, Орион, Специалист, УКНЦ, Союз-Неон и т.д.) и, конечно же, MSX, Enterprise, всякие спектрумы и т.д.

У меня прошивка: V001 20130701. Скалер Realtek RTD2270L, в даташите сказано: умеет раздельную синхру, композитную синхру и синхру по зелёному, и умеет DDC, вероятно и шить через VGA так же можно.

Ещё гОдная прошивка V002 20160524 у комрада striderа. Что интересно, у него отличается скалер, и тогда, вероятно, отличается шасси (версия платы), а значит наши с ним пришивки не взаимозаменямы.

Как узнать версию прошивки: в выключенном состоянии нажать "Menu" и удерживать, нажать "Power", обе отпустить, еще раз нажать "Menu", появляется сервисное окошко, там кажет версию.


Вероятно гОдные мониторы, надо пробовать.

1. Benq BL912
2. NEC Multisync LCD1550M, #1, #2, #3
3. NEC Multisync LCD1570NX
4. NEC Multisync LCD1770NX
5. NEC Accusync LCD51V
6. NEC Accusync LCD71V
7. NEC Accusync LCD91V
8. to be continued

Думаю пятнашки на растре АГАТа (как и БК, Львов, Вектор, Корвет) показали бы идеальную картинку из-за "тёплого" разрешения матрицы.

Здесь применительно к Амиге.



PS. Прошу всех, кто проверил лично какой-либо аппарат, и результат оказался положительным, добавлять в этот топик же в этом же стиле: марка и модель, фотки и видео, с каким ретрокомпом, годные прошивки, возможность композитной синхры, возможность перепрошивки в системе.

Я в 2007-м году на работе видел, как цветной Апогей БК-01 подключали к мониторам ViewSonic VP730 и VP930. Всё хорошо работало без всяких адаптеров, скандаблеров и т. д. Но мой VP930 почему-то не может так, он вообще мало режимов понимает. Поэтому надо проверять.

[gen1971]

Все правильно: RGB по 470 Ом, HSYNC и VSYNC по 62 Ом.
Питание 5 Вольт зарядкой от телефона.

[SoftCat]

Я написал программу под DOS, которая определяет нестандартные (для VGA и SVGA) режимы, поддерживаемые LCD монитором. Выводится также информация о синхросигналах монитора на английском языке (это на случай если под рукой не окажется русификатора). Программа ещё сохраняет прошивку монитора в файл monitor.bin. Монитор должен быть подключен к компьютеру через VGA разъём. Запускать программу под эмуляторами DOS бессмысленно . Можно вывести список режимов в текстовый файл следующим образом:

modes.exe > log.txt

[marinovsoft]

Я бы не стал опираться на информацию из EDID. Прямо сейчас у меня на столе стоит DELL U2410 и судя по EDID он 50 Гц не тянет, а реальность говорит об обратном

ЗЫ. Прежде чем вызывать int 10h AX = 4F15h сначала бы проверить (ну и по результату вызова), а может ли ВК и монитор такое
http://www.delorie.com/djgpp/doc/rbinter/ix/10/4F.html

[SoftCat]

Я бы не стал опираться на информацию из EDID. Прямо сейчас у меня на столе стоит DELL U2410 и судя по EDID он 50 Гц не тянет, а реальность говорит об обратном

ЗЫ. Прежде чем вызывать int 10h AX = 4F15h сначала бы проверить, а может ли ВК такое

Это пока черновик. Конечно, я сделаю аккуратно. А вы файл monitor.bin от этого DELL можете прислать?
