Дисплей символьный 15ИЭ-002

[Radon17]

Тема про дисплей символьный 15ИЭ-002, который является предком популярного и известного дисплея 15ИЭ-00-013.

Тема-дублёр на форуме Полигон Призраков: https://www.phantom.sannata.org/viewtopic.php?t=45173

Дисплей разработан на Воронежском НИИПМ, скорее всего как часть системы машинного проектирования 15УТ-4-017 "Кулон".

Я отсканировал статью ныне уже покойного Николая Митрофановича Пахомова из книги "НИИПМ: Вчера, сегодня, завтра : 50 лет НИИПМ".
Вот статья полностью:

Скачать с radon.su
Скачать с Яндекс.Диска

Фото из статьи:

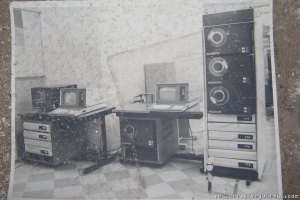

"Устройство отображения и диалога для системы "Кулон"":


"Коллектив разработчиков отдела 135":


Также на фото видно графический дисплей 15ИГх160х210-001 и устройства ввода для него.

Позднее 15ИЭ-002 в системе "Кулон" заменил 15ИЭ-00-013, именно в таком виде система известна большинству:



Другие исторические фото дисплея 15ИЭ-002:

Из той же книги "50 лет НИИПМ", стр. 78


Из сети


С обложки журнала Электронная Промышленность №4, 1984


Газета "Кристалл" воронежского НПО "Электроника", в которое входил НИИПМ.
№845 от 17 октября 1980, стр. 3


Отдельно фото оттуда:


Долгое время было неизвестно, сохранился ли хоть один такой терминал до наших дней. Но пользователь Маклер на барахолке завёл эту тему о продаже сначала плат, а затем и двух терминалов полностью.
https://zx-pk.com/forum/viewtopic.php?f=4&t=21265

К сожалению неизвестно кто купил эти терминалы. Если есть такие люди на форуме, объявитесь пожалуйста!
Есть возможность сделать реплику платы ОЗУ и запустить терминал.

Перезаливаю оттуда фото, чтобы не потерялись.


















Особое внимание необходимо обратить на шильдик.



Судя по нему, дисплей произведён Выборгским приборостроительным заводом. https://ic-info.ru/proizvoditeli/4021/?sphrase_id=74002
Он же производил и дисплей 15ИГх160х210-001, есть экземпляры с таким логотипом - https://ic-info.ru/proizvoditeli/4022/?sphrase_id=74002
Необходимо понимать, что НИИ только разрабатывает и производит опытную партию, для дальнейшего производства устройство отправляется на завод.
Так было например с теми же воронежскими ЭВМ Электроника-100/И и Электроника-100/25, которые крупносерийно производили в Калиниграде.

Из той же темы современные фото плат:

Плата синхронизации и формирования изображения ВК1:


Плата синхронизации обмена, формирования адреса памяти ВК2:


Плата дисплейного процессора ВК3:


Плата дисплейного процессора ВК4:


Плата передатчиков параллельного и последовательного интерфейсов ВК5:


Плата приёмников последовательного и параллельного интерфейсов ВК6:


Плата оперативного запоминающего устройства ОЗУ:
Фото и монтажная схема отсутствуют. В документации есть схема и перечень элементов, по которым можно понять, что на ней было 9 штук К565РУ1 и логика обвязки.

Ну и наконец документация!
Мне удалось спасти от сдачи в макулатуру и отсканировать Техническое Описание и альбом схем к этому дисплею!

Техническое описание и инструкция по эксплуатации.
К сожалению, документация невысокого качества, это схемы на красной "синьке". Сканировал в цвете, вроде бы разобрать можно. Больше особо ничего выжать из исходника не смогу.



Скачать с radon.su
Скачать с Яндекс.Диска

Альбом схем.
Тут документация уже более высокого качества. Много листов формата А1, сканировал на А3 сканере и сшивал в фоторедакторе.



Скачать с radon.su
Скачать с Яндекс.Диска

Если вдруг кто-то встречался с таким дисплеем, может что-то рассказать, дополнить - пишите в теме
