ЦП М10 | КВИ МС0107 (MicroVAX II)

[Radon17]

Выложил в первый пост схемы электрические на МС0107. Если что, это не все схемы на платы. Т.к. конструкция модульная, те же КН2 и И19 идут отдельными книжками [их у меня нет].
Тут скорее схемы соединений... иии П11. Видимо решили не делать про неё отдельный том, а дать прямо с комплексом. И даже инструкция по ремонту на неё там же есть!

Документ немного странный, часть листов была не в том порядке, я их попробовал переложить, стало вроде немного правильнее (там правда было так, что третий лист сначала, потом третий и т.д.). Нумерация страниц какая-то двойная, перечёркнутая, и сейчас не особо совпадает. Плюс принципиальная схема на ПК2 повторяется два раза. Так в оригинале, если присмотритесь - это разные светокопии.

- - - Добавлено - - -

Насколько мне помнится - язык можно выбирать и на оригинальных платах

Конечно можно, я знаю. Немного гонял KA630 в simh-е. Тут именно внимание на русификацию. По крайней мере документация говорит, что она есть.

- - - Добавлено - - -

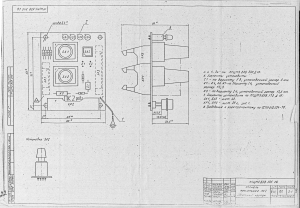

Про панельку вот эту интересно. Есть её фото? Хотя бы оригинальной DECовской?
Она что ли сзади корпуса где-то болтается просто?

[Hunta]

Есть её фото? Хотя бы оригинальной DECовской?

Не только фото - у меня она сама есть Вместе с М7606 покупал. Осталось только вспомнить - куда я её положил Но то, что на скане - сильно отличается от того, что у меня.

Она что ли сзади корпуса где-то болтается просто?

На фотках (и сканах) корпусов, которые я видел - она всегда спереди.

- - - Добавлено - - -

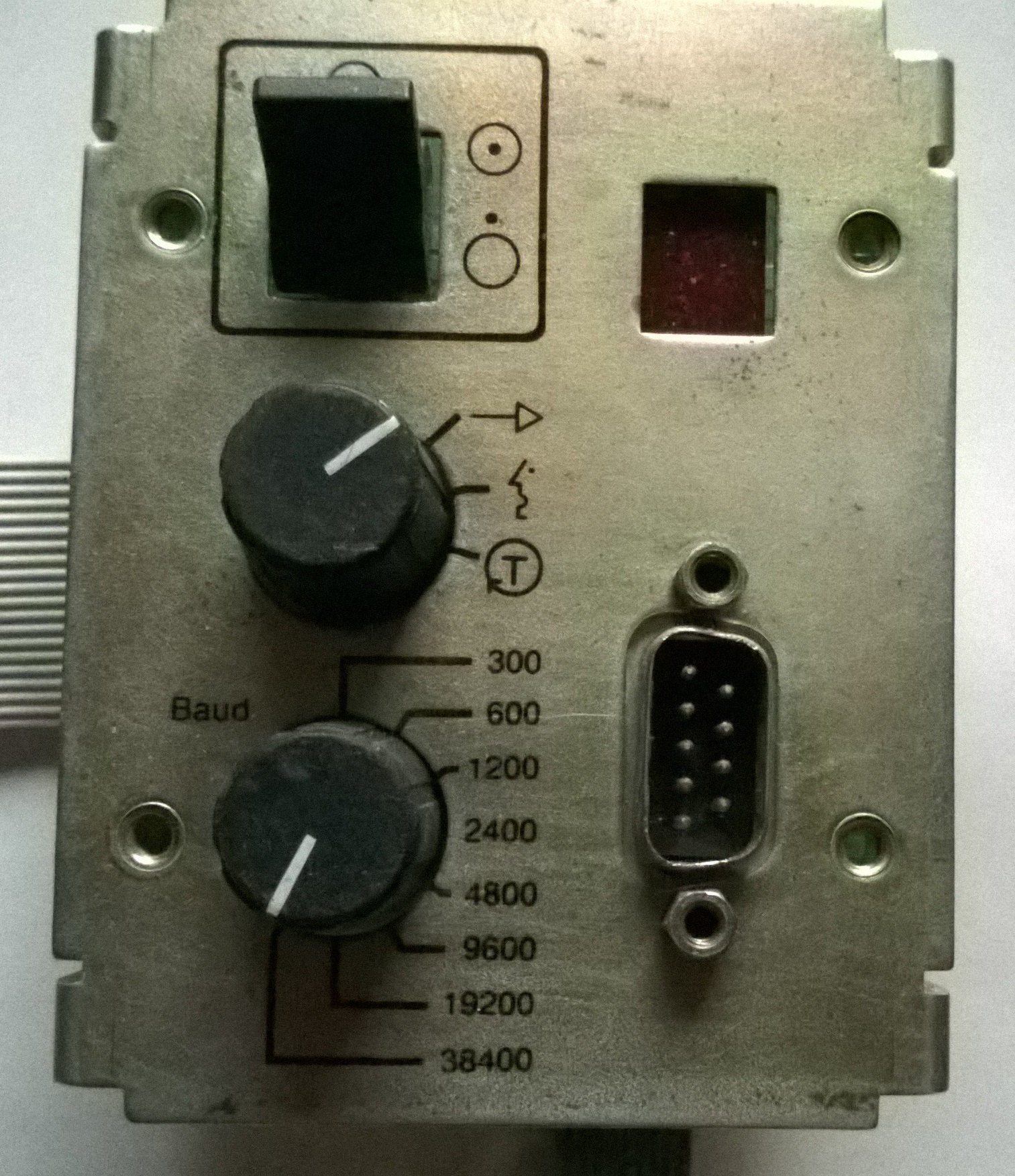

Нашёл и по быстрому (на телефон) сфоткал.
Перед и зад

[dk_spb]

Нашёл и по быстрому (на телефон) сфоткал.
Перед и зад

Наша несколько другая ;-)

[Hunta]

Наша несколько другая

Да, я написал об этом. Возможно, наша сильно упрощенная, хотя.. может нашу делали с другого варианта от DEC. Но во всякой документации от DEC пульта, как на нашем скане - не припомню..

[dk_spb]

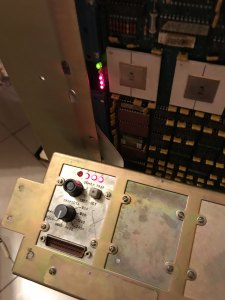

oldpc.su/0/IMG_6442.jpg

[Hunta]

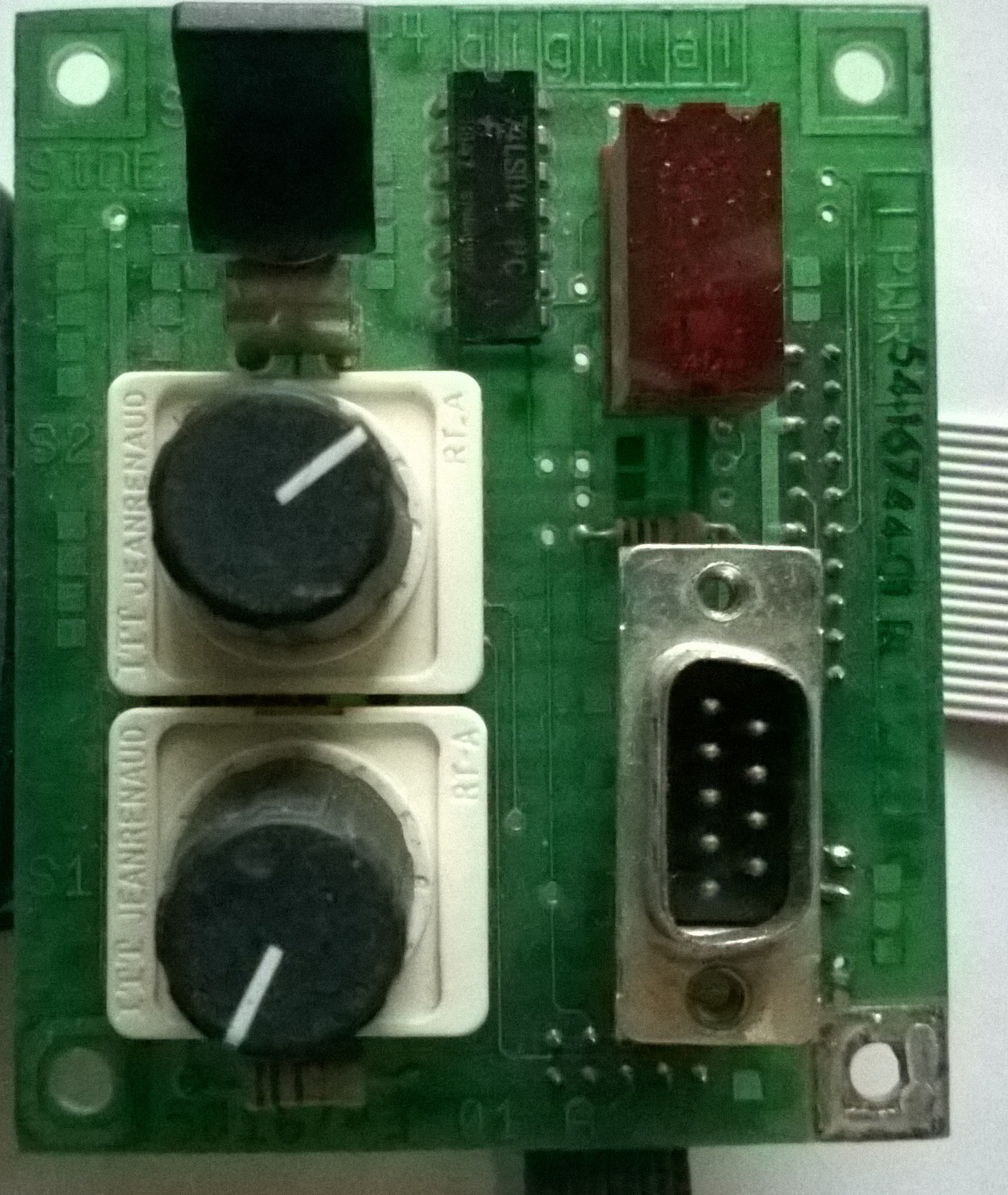

Вот, сделал ещё "обнажённый" вид

- - - Добавлено - - -

Попробовал сделать поиск по выложенному (IMG_6442.jpg) фото - такого варианта не находится. Но некоторый шанс, что делали с более ранней версии от DEC, думаю, остаётся.

[Advertiser]

[Radon17]

oldpc.su/0/IMG_6442.jpg

Спасибо!! Перезалил чтобы не потерялось

[dk_spb]

ЦП М10 Старт

 1) Русский
 2) Deutsch
 3) English
 4) Suomi
 5) Francais


(1...5): 1


Выполняются системные тесты.

  7..6..5..4..3..

Тесты завершены.


Загружается программное обеспечение.

  2..
?40 NOSUCHDEV
?06 HLT INST
    PC = 00000EE6
Ошибка.
>>>

[Radon17]

Ура! Очень ждём программную неинвазивную вычитку ПЗУ

[Hunta]

Очень ждём программную неинвазивную вычитку ПЗУ

А вот тут могут быть проблемы - я вот так сходу и не скажу, кто у нас пишет что-то низкоуровневое (на языке ассемблера) без ОС работающее для ваксов...
