Composit KAY 128 полоски прощу совета

[UncleDim]

Т.е. плата совсем олдовая. А под ру7 она как-то заточена хоть? А то может толком и не работала..

[gmosin-zx]

плата олдовая с разбора- к ней был подключен дисковод.... даже порт принтера от ямахи был...

[UncleDim]

я просто не в курсе, были ли в то время платы под ру7 (а не под два этажа ру5), куда там первая нога рушек заведена на вашей, соответствует ли какой-нибудь схеме из тут рядом присутствующих, есть ли какая самодеятельность (в виде мгтф) в этом районе?

[gmosin-zx]

UncleDim да есть доработка на dd49 ла3 (5я и 6я ноги подняты)на 5ю мгтф сигнал ras, 6я нога идёт на 1е ноги ру7

а сигнал cas2 перекомутирован на место cas1 на dd49

у Константина Айги схема доработки под ру 7 другая....
ссылка
https://www.cxemateka.ru/v1/128k_ru7.png

вроде проверить ру7 как ру5 достаточно 1ю ногу на землю повестить? подскажите....

а схема полностью соответствует кай 128 из этой темы
ссылка
https://zx-pk.ru/threads/26480-compo...montazhka.html

[UncleDim]

достаточно 1ю ногу на землю повестить?

да, или на питание, неважно
но полоска вряд ли от этого исчезнет, так что в первую очередь - ир16, а разбор со страницами на потом..

[gmosin-zx]

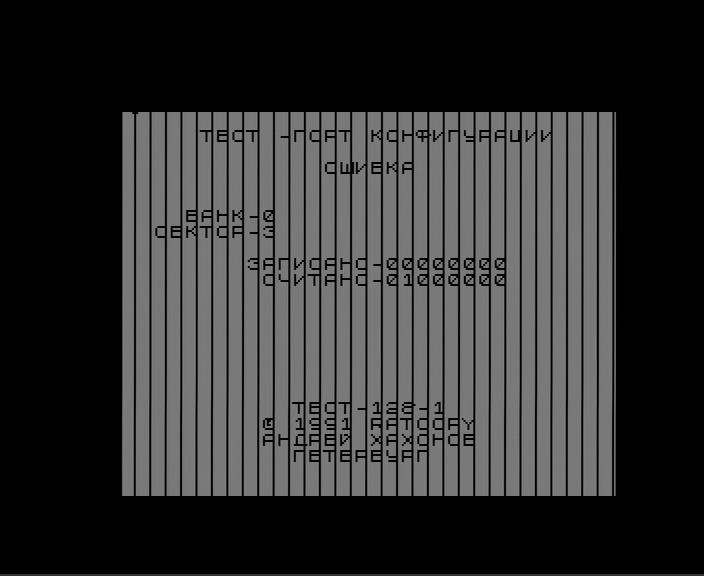

разок на тестовом пзу вот такая фигня вышла

[UncleDim]

вот такая фигня вышла

полоска в другом бите)

[gmosin-zx]

понял ищу ир16

- - - Добавлено - - -

доработка нормальная для ру 7 ?

доработка на dd49 ла3 (5я и 6я ноги подняты)на 5ю мгтф сигнал ras, 6я нога идёт на 1е ноги ру7,
а сигнал cas2 перекомутирован на место cas1 на dd49

[UncleDim]

доработка нормальная для ру 7 ?

не уверен насчет регенерации, адрес на 1й ноге при дисплейных выборках похоже не меняется

[gmosin-zx]

заказал парочку ир 16
можно любую серию? , к1533 тоже прокатит?
