Тема: прототип ZX Spectrum

  1. #1
    Activist
    Регистрация
    06.01.2009
    Адрес
    Ивано-Франковск, Украина
    Сообщений
    389
    Спасибо Благодарностей отдано
    9
    Спасибо Благодарностей получено
    4
    Поблагодарили
    2 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию прототип ZX Spectrum

    Нашел прототип ZX Spectrum из одного завода где никто и не знал что компы пробовали выпускать, год 1995. Уже был закат спектрума, поэтому наверно в серию и не пошел.
    Гуглить смысла нет, в гугле по названию компа и так инфы ноль
    Фотки покажу потом если запущу)

    Комп собран на 216ULA
    Хотел спросить о видео выходе. 7 пин.
    Землю нашел, три одникавых контакта что идут на три транзюка я так понимаю это RGB
    И еще есть 3 непонятных контакта:
    1) идет на УЛА чип через резистор
    2) идет на электролит
    3) идет на 5 вольт через резистор

    Что это за контакты и как подключить цветное видео на скарт?
    fb.com/retropc.net мой блог
    https://retro-pc.net документация на советские компьютеры

  2. #1
    С любовью к вам, Yandex.Direct
    Размещение рекламы на форуме способствует его дальнейшему развитию

  3. #2
    Activist
    Регистрация
    20.12.2006
    Адрес
    Minsk
    Сообщений
    332
    Спасибо Благодарностей отдано
    21
    Спасибо Благодарностей получено
    24
    Поблагодарили
    18 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от monoxrom Посмотреть сообщение
    1) идет на УЛА чип через резистор
    синхронизация смешанная
    2) идет на электролит
    звук
    3) идет на 5 вольт через резистор
    переключение телевизора в режим монитора
    с ULA никогда дел не имел но исходя из "опыта" предположил)))
    Эххх Вам бы осциллограф и тогда не было никаких вопросов)

    Цитата Сообщение от monoxrom Посмотреть сообщение
    Что это за контакты и как подключить цветное видео на скарт?
    исходя из вышесказанного по стандартной распиновки скарта попробовать подключить

  4. #3
    Activist
    Регистрация
    06.01.2009
    Адрес
    Ивано-Франковск, Украина
    Сообщений
    389
    Спасибо Благодарностей отдано
    9
    Спасибо Благодарностей получено
    4
    Поблагодарили
    2 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    backa, как ни странно, вместе с этим компиком ко мне приехал осциллограф, новый с функцией авто, как раз для меня )))
    Что я на этих контактах должен увидеть?
    fb.com/retropc.net мой блог
    https://retro-pc.net документация на советские компьютеры

  5. #4
    Activist
    Регистрация
    20.12.2006
    Адрес
    Minsk
    Сообщений
    332
    Спасибо Благодарностей отдано
    21
    Спасибо Благодарностей получено
    24
    Поблагодарили
    18 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от monoxrom Посмотреть сообщение
    1) идет на УЛА чип через резистор
    убедиться , что там реально идут смесь синхроимпульсов - их не спутаешь ни с чем))) как выглядит - гугл подскажет

    Цитата Сообщение от monoxrom Посмотреть сообщение
    2) идет на электролит
    ну а тут когда к телеку подключите то при BEEP команде "увидете" звук

  6. #5
    Activist
    Регистрация
    06.01.2009
    Адрес
    Ивано-Франковск, Украина
    Сообщений
    389
    Спасибо Благодарностей отдано
    9
    Спасибо Благодарностей получено
    4
    Поблагодарили
    2 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Короче на осцилле я конечно какие-то кривульки видел но они хорошие или нет, я не знаю.

    но на двух неизвестных контактах есть постоянные 4 вольта и ничего больше, линия ровная
    А на том контакте что идет на электролит есть кривая и самое главное что частота 15,6 кгц (точно как на юниоре который я запускал недавно, там видеосигнал тоже выходил из электролита)
    Я так понимаю как раз это синхронизация. Но если я сюда подключаю композитное видео то экран частоту находит но полностю чёрный (((

    Теперь вопрос, это просто синхронизация, или у всех этих спековских синхронизациях это уже и есть ЧБ видеосигнал? Так что в ЧБ режиме телевизор должен изображение выводить?
    И если у меня ничего нет значит проблема в схеме, нет смысла паять RGB...

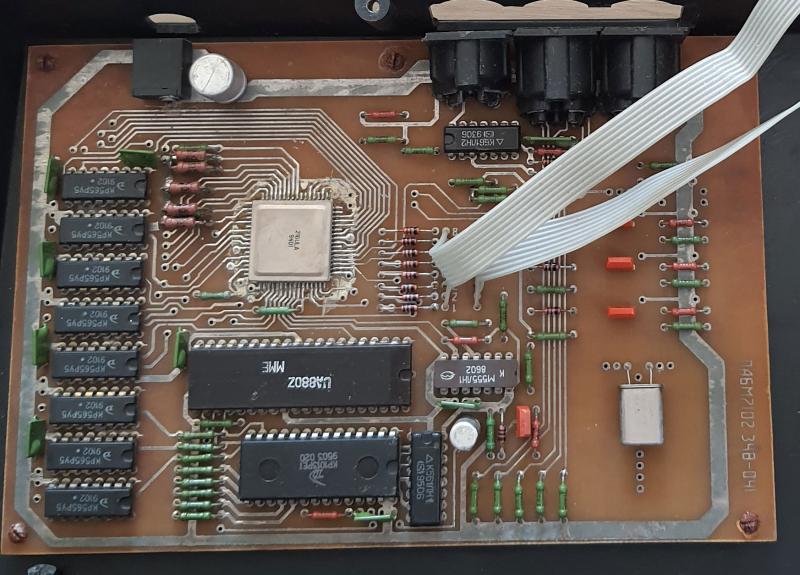

    Вот фотка схемы, может знает кто по быстрому что тут где проверить на этом УЛА?
