Ленинград 48кб — второй шанс, или как Новый год сделать спектрум-щасливим!

[UncleDim]

не понял, куда и какие напаять.

(имхо) чип-резисторы с обратной стороны платы отлично лягут.

- - - Добавлено - - -

Сделал привязку к черному по схеме

Так не будет с КП11 никакой привязки без резисторов

[Advertiser]

[Terabiterr]

Всем привет, продолжаю тщательно делать привязку к черному и возник вопрос.
Как правильно заземлить по схеме КП11 DD36 на землю. Нужно их отрезать и посадить на землю или прямо на самой плате их МГТФ посадить на землю через резистор 1К

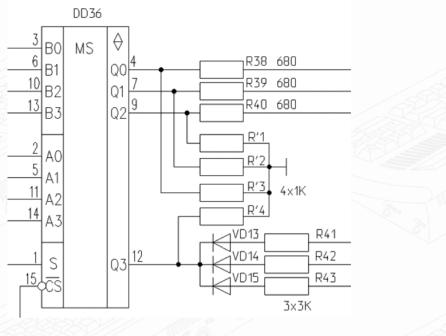

ноги 4,7,9,12 по pdf это все выходы. По мультиметру они сейчас не звонятся с землей. Схему прикрепляю. Судя по схеме, найти контактные площадки те что идут к резисторам R38 R39 R40 и к ним как то припаяться. Как правильно и красиво поступить в такой ситуации?

[UncleDim]

Не нужно ничего резать. Резисторы одним концом к выводам 4, 7, 9, 12, другими к земле, как и нарисовано на схеме.

[Terabiterr]

Привязку и обрезку сделал, изображения так и нет.
На процессоре на 6 ноге 3,5 есть
ЛП5 8 нога 7кГц, а должно 16, есть так же 3,5 и 49кГц

[Terabiterr]

Я убрал все доработки, потому что свой телевизор знаю — он "Ленинград" принимает без проблем.
Запустил "матрас", но получилось случайно, и пока не понимаю, в чем дело. Осциллографом измерял кварц и случайно дотронулся щупом до вывода — сразу всё заработало, правда, криво: изображение прыгает и дергается.

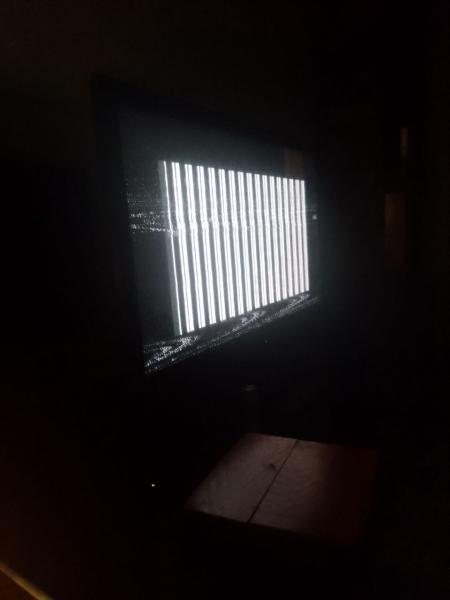

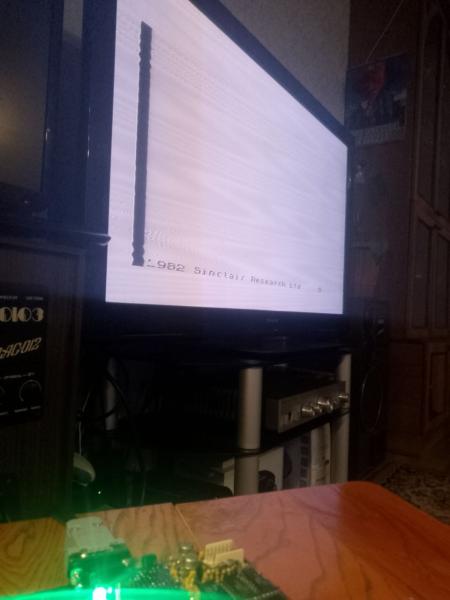

На данный момент "матрас" появляется (см. фото ниже), но только если чем-то металлическим коснуться вывода кварца.
Сначала подумал, что кварц не пропаян или сломан. Заменил кварц на 14 МГц: при касании ноги кварца что-то запускается, но изображение черное и иногда "моргает".
Вернул кварц на 14,318 МГц: при включении, если коснуться вывода, сразу появляется "матрас", но бордюр черный. Если замкнуть V и B, бордюр становится белым, и изображение значительно улучшается, хотя всё равно немного дергается.

Это всё пока мелочи. Меня больше интересует, почему при касании ноги кварца запускается устройство?



- - - Добавлено - - -

Кто-то может спросить: зачем убрал доработки? Да потому, что эти "сопли" с проводками меня уже достали. Проще купить конвертер RGB в HDMI — и всё будет работать отлично.
К тому же он мне сейчас особо не нужен: моя плазма прекрасно принимает сигнал "Ленинграда".
Свой прошлый неудачный "Ленинград" я настроил до идеального изображения без всяких доработок.

[UncleDim]

почему при касании ноги кварца запускается устройство?

Скажем так: "Ленинград" - не то устройство, которое "будучи собранным из исправных деталей без ошибок в монтаже как правило начинает работать сразу" (с) журнал "Радио")
Касание - это "пинок". Если без пинка не заводится генератор - надо что-то в нем поменять.
Я бы для начала две вещи попробовал бы
увеличить R1 где-то вдвое
добавить второй резистор аналогично первому, назовем R1', на второй инвертор генератора

[Terabiterr]

Скажем так: "Ленинград" - не то устройство, которое "будучи собранным из исправных деталей без ошибок в монтаже как правило начинает работать сразу" (с) журнал "Радио")
Касание - это "пинок". Если без пинка не заводится генератор - надо что-то в нем поменять.
Я бы для начала две вещи попробовал бы
увеличить R1 где-то вдвое
добавить второй резистор аналогично первому, назовем R1', на второй инвертор генератора

Спасибо, попробуем. По осциллографу генератор нестабильно выдает 14,318 МГц — то есть, то нет, но DD1 четко показывает 14,318 и выравнивает. Я точно не уверен, но, возможно, это нормальное поведение.

- - - Добавлено - - -

Скажем так: "Ленинград" - не то устройство, которое "будучи собранным из исправных деталей без ошибок в монтаже как правило начинает работать сразу" (с) журнал "Радио")

заводная ручка нужна

[Terabiterr]

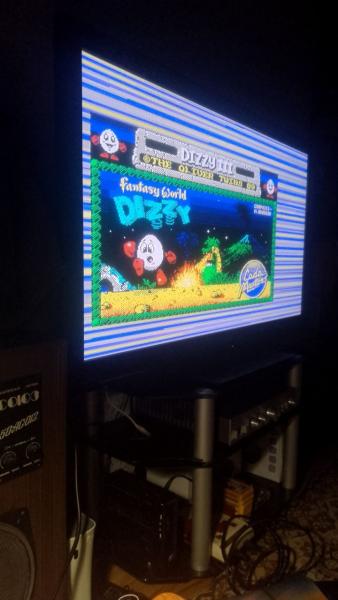

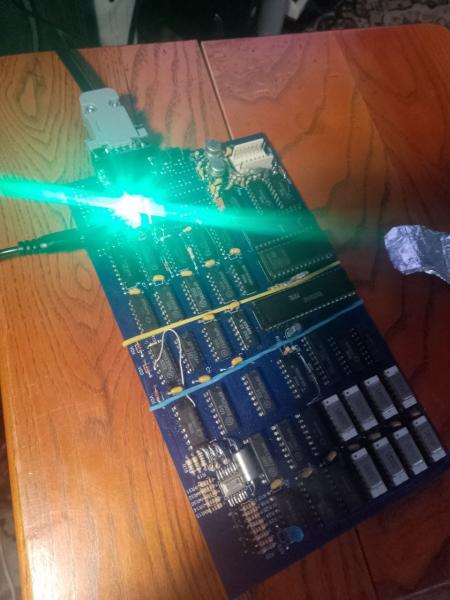

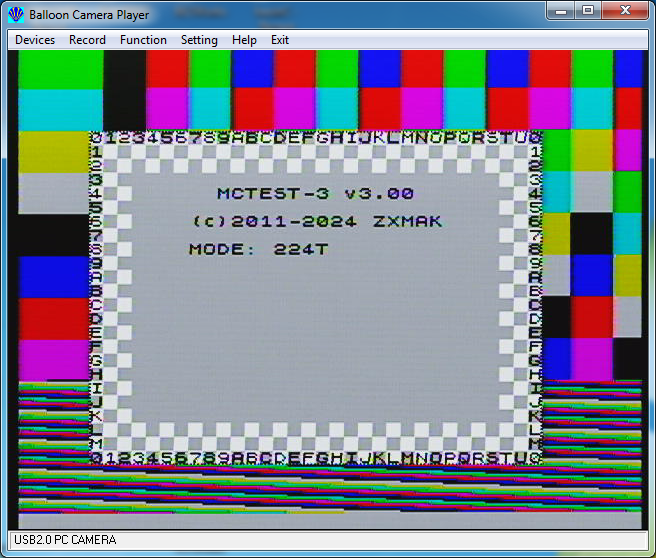

Машина стартанула!!! С наступающим! Изображение пока, желает лучшего. (Кварц исправил, добавил резистор через 5V на ногу кварца)
https://ibb.co/fYVL50r
https://ibb.co/gDLLQqq
https://ibb.co/gDLLQqq
https://ibb.co/M7qvtSH
https://ibb.co/7yPXgJL

[Froggy]

Что за черная полоса слева растра?
Я бы через RGB-VGA адаптер подключил. Чтобы аналоговую часть вывода отсечь.

[Terabiterr]

Что за черная полоса слева растра?
Я бы через RGB-VGA адаптер подключил. Чтобы аналоговую часть вывода отсечь.

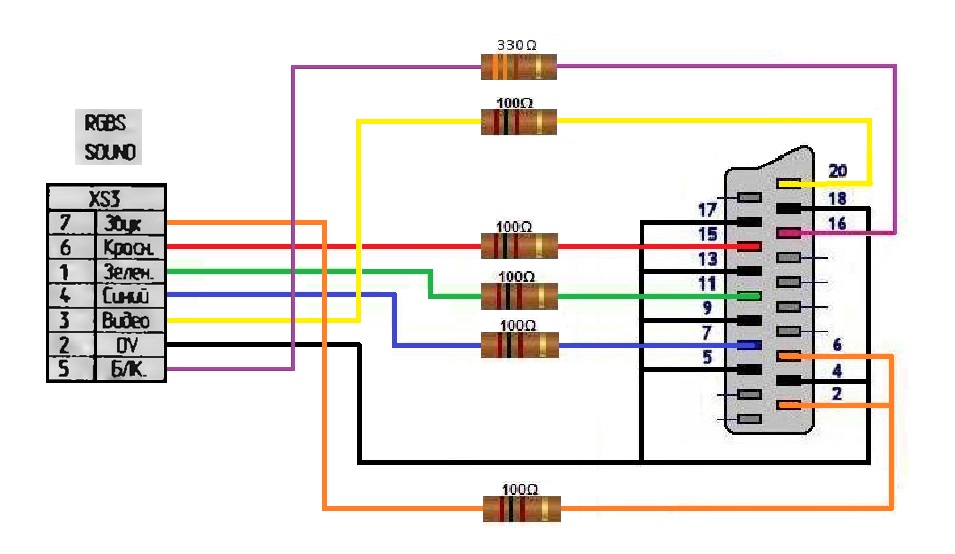

Вопрос 1: Пока никаких конвертеров — пробую по RGB. Мой телевизор нормально работает с сигналом от СС Ленинград. Спаял кабель COM-порт — SCART.

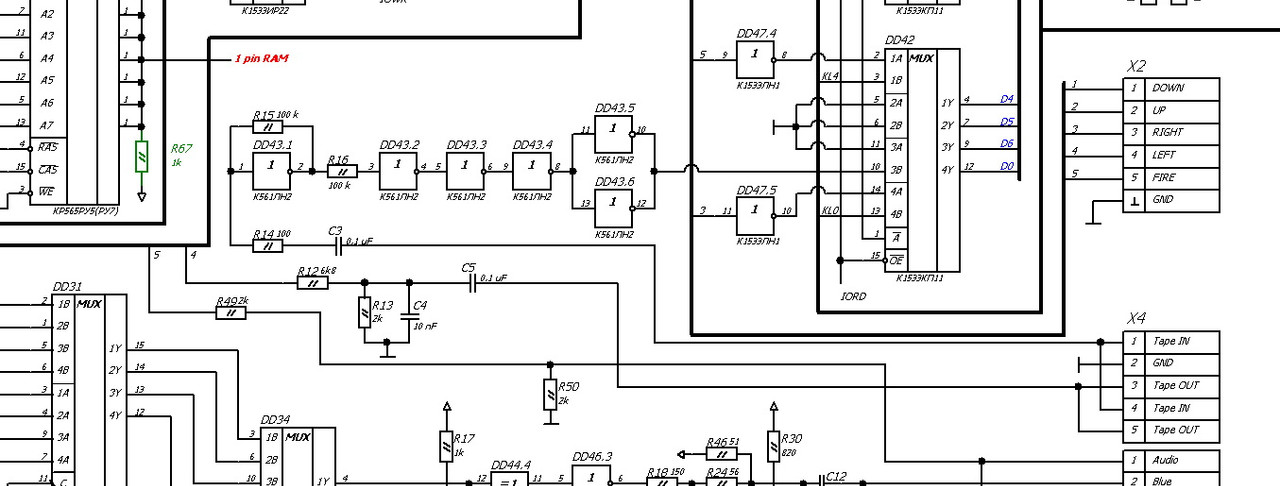

Возникла проблема: хотел загрузить игру, подключил 3.5-мм джек (земля на землю Ленинграда, а левый или правый канал — на ногу С7), но результата вообще ноль. Конечно, я слышал, что на Ленинграде читалка слабая, но не до такой степени, чтобы вообще ничего не считывало. Возможно, джек нужно подключить иначе?

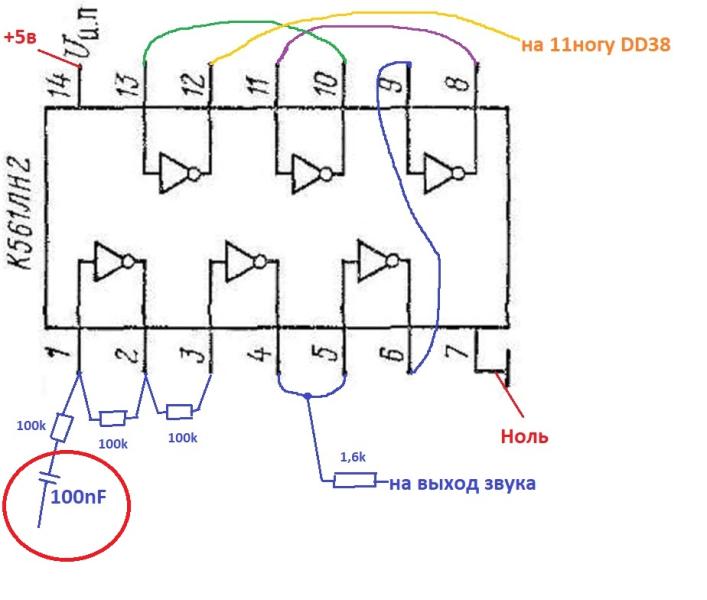

Короче, заказываю детали для читалки Ленинграда и буду паять.

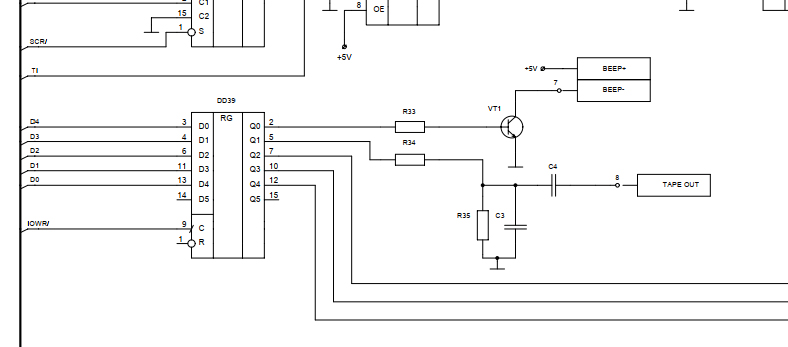

Вопрос 2: Как правильно подать звуковой сигнал бипера на SCART?

Что касается полосы и изображения, пока ничего не делал. Думаю, сначала стоит поиграться с резисторами и конденсаторами на видеовыходах — это может помочь. RGB работает корректно: при попытке LOAD"" мигают правильные цвета.

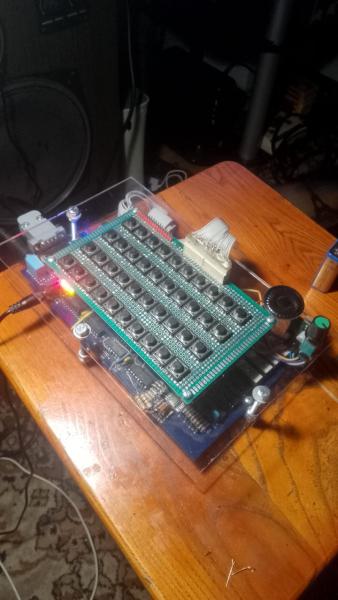

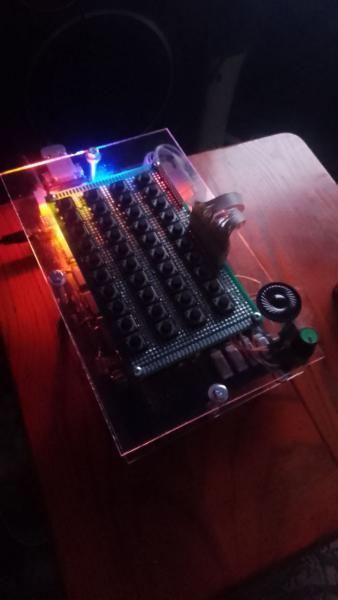

Решил проблему с клавиатурой: подключил тактовые кнопки, всё работает нормально. Сейчас основная проблема — это читалка. Её и буду дорабатывать.
