Legends & Myths (dev log)

[Deadly]

Добавил поддержку анимации гексагонов, и в качестве первого примера реализовал анимированный туман.
Для быстрого proof of concept прикрутил небольшой код, позволяющий визуализировать анимацию тумана — вот что получилось.

Вжух


P.S. Вывод временно осуществляется в одном экране, без буферизации, поэтому видны мерцания (в эмуляторе NoFlick попытался это сгладить)

[Deadly]

Display List для гекс-рендера

Хочу описать одну архитектурную идею, к которой я пришёл при оптимизации рендера гексагональной карты.

Текущая реализация:
В рендере карты есть несколько проходов:
- отрисовка гексов;
- туман войны;
- эффекты;
- обновление экрана.

При этом все они проходят по одним и тем же гексам и тем же маршрутами, но каждый раз:

- заново считают экранные координаты;
- заново обходят карту;
- держат много временных значений в регистрах.

Это работает, но не быстро и не очень эффективно.

Идея
Разделить процесс на два этапа:

Генерация списка — выполняется редко (например, при скролле или других событиях).
Исполнение списка — выполняется каждый кадр.

Вместо того чтобы каждый проход сам обходил карту, я один раз формирую линейный список того, что нужно отрисовать.
По сути — простой software display list.

Как выглядит список
Список — это массив (или стек) записей, по одной на каждый видимый гекс.

В каждой записи хранится:
- индекс обрабатываемого гексагона в рендер-буфере (0–39);
- номер строки начала рисования (0–191);
- количество рисуемых колонок гексагона (0–5).

Такой список даёт несколько преимуществ:
- порядок элементов уже правильный (сверху вниз);
- в будущем можно добавить сортировку по оси Y для спрайтов;
- длина списка фиксирована;
- внутри прохода нет ветвлений (не обновляемые гексагоны просто не попадают в список).

Генерация списка

Этот этап выполняется:
- при изменении положения видимой области карты;
- при анимации гексагона;
- при игровых событиях, влияющих на состояние гексагона.

То есть список пересобирается только тогда, когда это действительно нужно.

Использование списка

Каждый проход рендера просто:
- берёт готовый список;
- линейно по нему проходит;
- делает своё грязное дело.

Например:
один проход рисует гексы;
другой — эффекты;
третий — туман войны.

Никаких повторных расчётов — только чтение уже подготовленных данных.

Задел на будущее

Пока список содержит только гексы, но формат легко расширяется:
- можно добавить тип записи (гекс, спрайт, эффект);
- смешивать разные элементы в одном списке;
- рисовать всё одним проходом сверху вниз.

Даже если до этого не дойдёт, текущая реализация уже даёт ощутимый выигрыш.

Итог:
Исключается многократный обхода карты в пользу одного подготовленного списка.
Это упростило код, сделало его более читабельным, снизило нагрузку и сделало рендер более контролируемым.
По сути — простой display list без лишней магии, который хорошо ложится на ограниченное железо.

---

Прошло время.... )



Здесь постарался исправить почти все проблемы с обновлением гексов. Самое главное — когда экран не скроллится, даже с анимациями FPS не проседает. Далее нужно корректно обновлять гексагоны выше и ниже (если это необходимо) текущего анимированного гексагона. Это хорошо видно на горах (высоких тайлах): гора не обновилась после того, как выше изменился гексагон. Но это уже другая задача — расширение текущего рендера.

Как и в предыдущих версиях, буферизации нет — при скроллинге хорошо заметно, что окно отрисовывается за несколько фреймов.

P.S. Да, это может показаться регрессом, но всё же работает на 3,5 МГц.
Тут можно скачать билд, описание во вложении...

[Deadly]

Скоро буду заниматься вопросом буферизации, когда из основного окна будет производиться переброска в теневое. При этом копирование целого игрового экрана займёт чуть меньше одного фрейма.

Но я пошёл чуть дальше. С подобным сталкивался ещё в TornMetal, когда обновлялась только та часть экрана, которая изменилась. Там это было проще — всегда были доступны два окна. В текущей реализации такой возможности нет, так как спрайты значительно больше, и копирование из страниц в буферы перед отрисовкой слишком затратно. Поэтому приходится рисовать в основном экране (который выступает в роли теневого), а затем обновлять теневой экран.

Логику обновления описал следующим образом:
; -----------------------------------------
; ⚠️ холодный запуск:
; 1. принудительно выставить адрес левого верхнего угла отображаемой карты
; данные о центрировании карты могут браться из метаданных карты и/или иным способом
; 2. принудительное копирование в Tilemap-буфер из тайловой карты на странице 1
; 3. принудительное выставление флагов в Render-буфере
; формируется для каждого тайла
;
; ⚠️ горячий запуск:
; не должен самовозбуждать флаги обновления в Render-буфере,
; дабы снизить нагрузку на обновление экрана
;
; ℹ️ цикл обновления экрана:
; 1. в выставленные тайминги скролла проверить вектор движения карты,
; обновить адрес левого верхнего угла отображаемой карты
; 2. принудительное обновление Tilemap- и Render-буферов по необходимости,
; если адрес левого верхнего угла отображения карты изменился
; * Tilemap-буфер копируется из тайловой карты на странице 1
; * Render-буфер формируется для каждого тайла, где:
; - выставляется флаг HU (принудительного обновления гексагона)
; - копируется флаг FG (тумана, 0 — гексагон закрашен туманом целиком)
; из буфера метаданных карты
; - номер анимации гексагона устанавливается в ноль,
; в последующих шагах он будет модифицирован
; * Render-буфер для каждого столбца гексагона выставляется флаг CU
; необходимости обновить столбец гексагона (0 - обновление столбца не требуется)
; 3. применение внешних событий изменения/обновления гексагонов
; * основной список гексагон-объектов,
; которые обязаны менять анимацию каждый тик гексагонов
; каждый такой объект имеет информацию о количестве анимаций в цикле
; * дополнительный список гексагон-объектов,
; которые рандомно выбираются из доступных на экране
; каждый такой объект после проигрывания одного цикла анимации
; удаляется из списка
; 4. отображение гексагонов
; 5. отображение объектов на карте
; * список динамических объектов влияет на флаг HU (принудительного обновления гексагона)
; спрайты героя, VFX заклинаний и т.п.
; 6. отображение тумана на видимых гексагонах
; 7. копирование узора рамки на игровой части экрана
; 8. анализ флагов HU (принудительного обновления гексагона) и высот гексагонов,
; позволяет определить, какие экранные блоки требуется копировать в теневой экран
; * выставленный флаг HU говорит о том, что гексагон изменился
; используя высоты гексагона, можно определить,
; какие соседние экранные блоки были задеты,
; и на их основе формируются флаги обновления грязных экранных блоков
; * экранные блоки копируются в теневой экран
;
; ℹ️ цикл обновления курсора:
; 1. если не требуется копирование из основного экрана в теневой:
; ⚠️ важно: обязательно в начале прерывания (избежать сечения луча)
; * восстанавливаем фон под курсором (в теневом экране), если он имеется
; * отображаем курсор в новой позиции (в теневом экране)
; ℹ️ ToDo: можно избежать этого пункта,
; если предыдущая анимация и положение не изменились
; * любая логика прерывания
; 2. буферный экран (основной) готов копироваться в теневой экран
; * включить в адресном пространстве #C000–#FFFF страницу 7
; (с теневым экраном)
; * отображаем курсор в новой позиции (в основном экране)
; * переключаемся на отображение основного экрана
; (теневой экран перестаёт быть видимым)
; * на странице 7 расположен код копирования экранных блоков,
; буфер под курсор и другие необходимые массивы
; (гексагон-объектов и т.п.)
; копируются блоки экрана в теневой
; (ℹ️ сечение луча не страшен)
; * отображаем курсор в новой позиции (в теневом экране)
; * переключаемся на отображение теневого экрана
; (основной экран перестаёт быть видимым)
; * восстановить фон в основном экране под курсором
; * сброс флагов готовности экрана
; -----------------------------------------

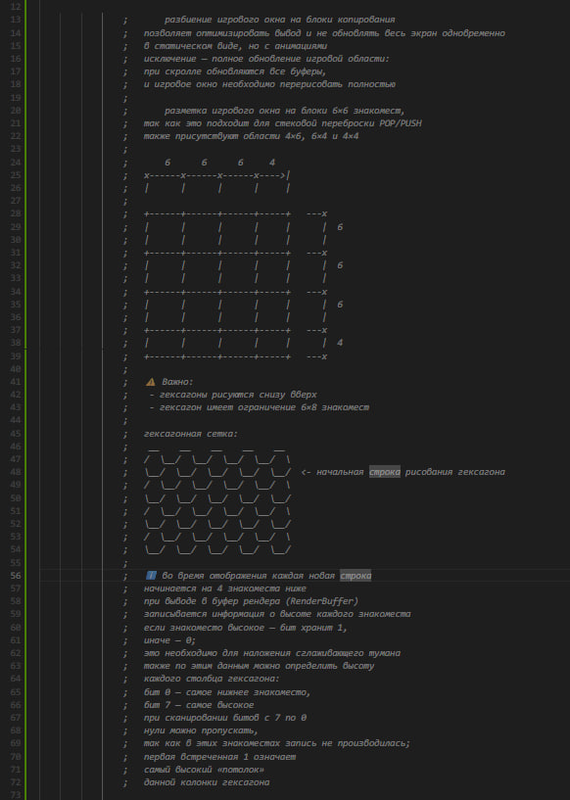

Но вот насчёт копирования из основного в теневой экран решил разбить на блоки:


Разбиение игрового окна на блоки копирования позволяет оптимизировать вывод и не обновлять весь экран одновременно в статическом виде. С анимациями есть исключение — требуется полное обновление игровой области:
При скролле обновляются все буферы, и игровое окно необходимо перерисовать полностью.
Игровое окно размечено на блоки 6×6 знакомест, так как это подходит для стековой переброски POP/PUSH. Также присутствуют области 4×6, 6×4 и 4×4.

ℹ️ Во время отображения каждая новая строка начинается на 4 знакоместа ниже. При выводе в буфер рендера (RenderBuffer) записывается информация о высоте каждого знакоместа: если знакоместо высокое — бит хранит 1, иначе — 0.

Эти данные необходимы для:
наложения сглаживающего тумана,
определения высоты структуры столбца гексагона.

Структура столбца гексагона:
бит 7 — самое нижнее знакоместо,
бит 0 — самое высокое.

При сканировании битов с 7 по 0 (LSB → MSB) ищем первый встречающийся включённый бит — номер бита обозначает высоту данной колонки гексагона.

- - - Добавлено - - -

---

Небольшой экскурс в происходящее.
Если какой-то тайл гексагона обновляется (в данном случае это туман — простой способ отработать поведение обновления гексогональных тайлов корректно), то для корректного восприятия top-down гексагонной карты должны перерисовываться и соседние тайлы.

Добавил возможность перерисовывать ровно половину гексагонного тайла — его верхнюю часть. Напомню, тайл имеет размер 6×8 знакомест, и именно эта половина соответствует нахлёсту нижнего тайла. После смены флага обновления анимированного тайла окружающие его тайлы тоже должны обновляться, но не полностью.

Каждый гексагонный тайл разбит на 6 столбцов. Необходимо обновить все 6 столбцов текущего гексагона, а также по 3 столбца гексагона выше и ниже относительно текущего: правую часть одного и левую часть следующего — именно те области, которые перекрываются текущим тайлом.

Верхние тайлы обновляются полностью (в будущем можно оптимизировать и обновлять только нижнюю половину), а для нижних тайлов необходимо обновлять лишь их верхнюю половину. Иначе стокнёмся с проблемой зацикленности и придётся обновлять ещё и тайл ниже нижнего, и так далее, пока не закончится экран.

P.S. собственно можно взглянуть под капотом как оно работает.
