К телеку подключал, но там изображение скрученно и очень быстро бегает снизу-вверх. На тюнере такого нет, картинка стабильная.Сообщение от KingArthur
Знаний 0, по этому и паяю сразу три Ленинграда. Вот будет опыт если когда-нибудь их доведу до заставки. Но боюсь это будет не скоро. Осцилографа нетСейчас качаю темы по наладке Ленинграда, собираю доки и смекаю пробник.
Советую тестером проверить все дорожки на обрывы. Лучше всего ето зделать перед пайкой.
Может есть какой другой путь, так как если я их повыковыриваю, то у меня дорожки могут слезть. Если не будет выбора придется выпаивать
Рам может влиять на появление квадрата?
Посмотри у меня по разводке где можно резануть хотя бы одну дорожку MD* (но только такую чтоб хоть какойто видимый цвет был). Но только шёб дорожки сдвигового регистра и выхлопных мультиплексоров оставались не разомкнуты .
Ну типо только он и влияет . Ибо видео обвязка хавает то что на выхлопных шинах рам висит .
Кстати - спикер звуки издаёт если на кнопки нажимать ?
Спек128 - испанская выдумка, навязанная Сэру Клайву. © Shaos
REAL HARDWARE MUST LIVE ! - http://SBLive.narod.ru/ZX-Spectrum/
КингАртур подключал к ТВ тюнеру, но толку не добился, возможно что разные тюнеры имеют разные характеристики. А к телевизору - нормально. Хотя кто-то вроде бы тоже долго пытался к Самсунгу подключить и даже не знаю чем закончилось. А кстати, как ты к телику подключал? Куда сигнал подавал?
Ну ты прикольный! КОЕ перечислил недостатки плат что бы сберечь твое время и усилия. Я ради интереса просмотрел еще одну чистую плату Ленинградки, тоже присланную CHRV, так вот на ней и ДД26 правильно подключена и там где 6 ногу с 6 ногой микрух соединять - тоже дорожка присутствует, ничего допаивать не надо. Просто убедись что все вышеперечисленные соединения у тебя есть, если нету - подпаяй проводком. И на тригеры ТМ2 подай +5 вольт как указано. И если больше нет никаких неисправностей и правильно подключен к ТВ, то без процессора и ПЗУ ты должен видеть квадрат состоящий из толстых полос или шахматное поле, смотря какие микрухи памяти у тебя. С процессором у тебя должен быть матрас. А с ПЗУ - заставка.
Добавлено через 2 минуты
А у тебя проц и ПЗУ вставлены или выняты из панелей?Может есть какой другой путь, так как если я их повыковыриваю, то у меня дорожки могут слезть. Если не будет выбора придется выпаивать
Рам может влиять на появление квадрата?
Последний раз редактировалось valeron; 05.03.2008 в 22:38. Причина: Добавлено сообщение
Кстати - спикер звуки издаёт если на кнопки нажимать ?
Ну вообще у меня спикер ничего не издает, так как клавиатура еще не подключена, когда вставляю тестовую пзу 2кб (та что пищит), звуков тоже не слышно
Посмотри у меня по разводке где можно резануть хотя бы одну дорожку MD*
Тоесть одну микросхему можна выпаивать ?
А у тебя проц и ПЗУ вставлены или выняты из панелей?
ПЗУ можна вытянуть, проц запаян. Вытягивание ПЗУ ничего не дает.
И еще я заметил что если притронуться до контактов микросхемы д14 ие7, то появляются сигнали цветов, правда не квадрат, а вертикальная полоса (если обрезать сверху и снизу получится квадрат
С любовью к вам, Yandex.Direct
Размещение рекламы на форуме способствует его дальнейшему развитию
Попробуй куском проволоки позамыкать клавиатурные контакты . Если будут издаваться характерные звуки значит не всё так страшно .
Лучше не выпаивать , а то там место крайне геморойное . Лучше тогда ногу отгрызть .
Только такую чтоб на атрибутах ченить реально видемое получалось .
Кстати на на КП13 какиенить синхроимпульсы доходят ? Может они тупо на бордюр залочились . Попробуй сначало проверить сигнал /BORDER (может оно померло и весь комп в ступоре).
Это либо не D14 либо не ИЕ7 . По какой схеме смотришь ?
Спек128 - испанская выдумка, навязанная Сэру Клайву. © Shaos
REAL HARDWARE MUST LIVE ! - http://SBLive.narod.ru/ZX-Spectrum/
Как-то ты так путано излагаешь... Не понять что у тебя на экране. Ты не мог бы фотки сделать, хоть сотовым, хоть чем. Квадрат должен быть полюбому, даже если память вытянуть, то белый квадрат даже на белом фоне обычно отчетливо просматривается, за квадрат вообще счетчики и мультиплексоры отвечают. Так что если у тебя нет квадрата, то смотри их в первую очередь. Точнее даже нет, в первую очередь пройдись тестером по ВСЕМ (!) микросхемам на выводах питания и убедись что каждая миркуха получает пять вольт. Ну и внешний осмотр, внимательно и скурпулезно осмотри всю плату - наверное добрая половина повреждений так отыскиваются. Ну и уточни пожалуста за какую микросхему ты касаешься и какие именно выводы. Тогда будем дальше думать....ПЗУ можна вытянуть, проц запаян. Вытягивание ПЗУ ничего не дает.
И еще я заметил что если притронуться до контактов микросхемы д14 ие7, то появляются сигнали цветов, правда не квадрат, а вертикальная полоса (если обрезать сверху и снизу получится квадрат
Последний раз редактировалось valeron; 06.03.2008 в 23:38.
У меня есть вопросы

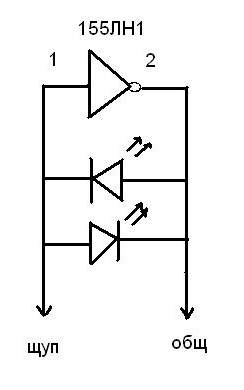

1. Собрал пробник. Подскажите правильно. Удалил резисторы, нарисовал общий провод.
2. Проверял таким пробником по таблице MFD (Радиолюбитель 9/95). Есть сигналы HIGH (1) на микросхемах, светодиод горит, а сигнала LOW нет ни на одной микросхеме и второй светодиод ни разу не загорелся. Это я пробник собрал неправильно или такая неполадка может быть? Отсутствие сигнала LOW (0) во всем Ленинграде.
3. Хочу собрать вторую плату подскажите, а можно не запаивать 140УД6 и 521СА3. Для чего эти детали? Может они только для магнитофона. И ими можно обойтись.
ага. только для магнитофона. это дело можно потом на других микрухах собрать
пробник почти правильный только масса не там где обозначил а на минусе этой микрухи (я предполагаю что ты делаешь это с отдельной микрухой и подал на неё питание от ленинграда:
pin7 >>> -
pin7 >>> Massa
pin14 >>> +
так:
когда щупальцем трогаешь минус то горит один диод, когда плюс то другой
когда щупальцем трогаешь D1 pin6 (clock) то должны оба диода горет не очень ярко
Последний раз редактировалось KingArthur; 07.03.2008 в 02:04.
