В продолжение моих опытов с подключением... Попробовал сделать инвертор на трёх транзисторах, собрал два варианта и оба не впечатлили -- изображение тёмное, с вырожденными некоторыми цветами, да и замыленное... Может для старых телевизоров это было не критично, или ситуацию исправлял яркостный канал, но меня такой вариант не устроил. Перерезка и переключение дорожек по методу svofski немного противоречит моим принципам (не люблю необратимых изменений в ретротехнике), потому решил сделать по-своему.

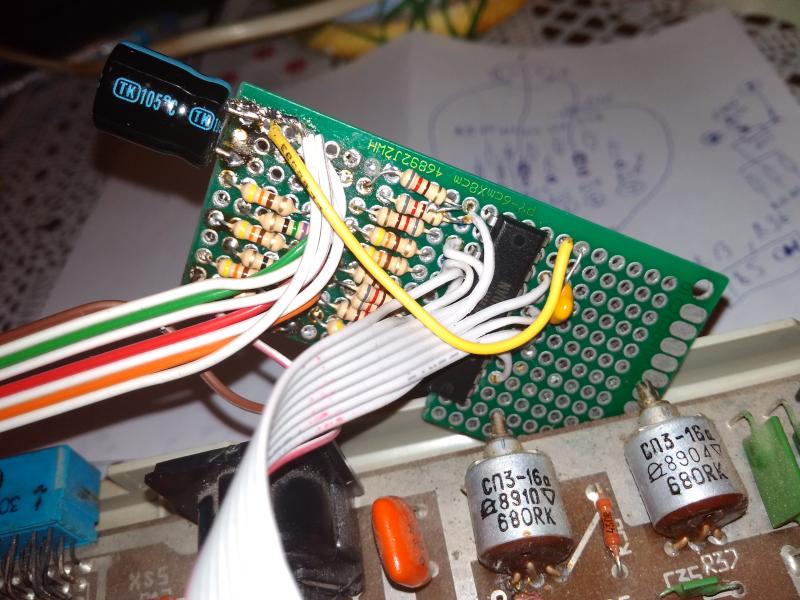

Наиболее просто было бы дополнить схему Вектора восемью инверторами, но опять же, резать дорожки/выпаивать сопротивления не хотелось, поэтому дополнительно повторил сборку из 14-и сопротивлений по схеме Вектора, вот как это выглядит на макетке:


Микросхему взял из того, что было дёшего-доступно-на-8-каналов в ЧипиДипе, а именно 74ABT240, номиналы сопротивлений, конденсатора и дросселя по схеме Вектора (разрисовывать тут схему нет ведь смысла?). Подпаивался к соответствующим резисторам -- к ним удобнее, оказалось:

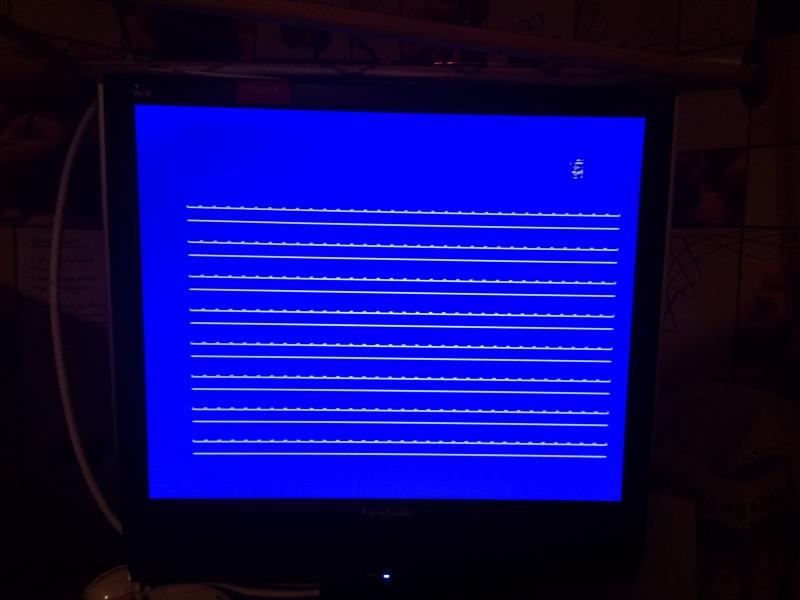

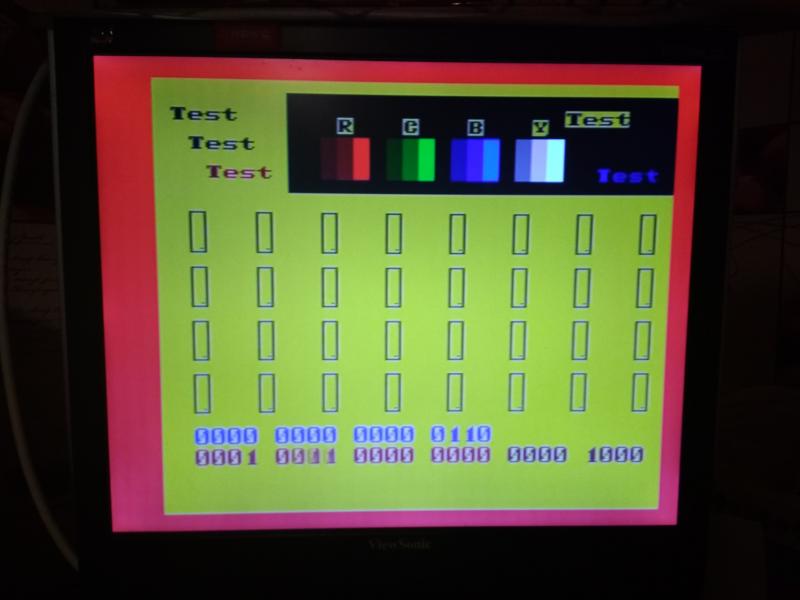

И немного картинок с монитора:


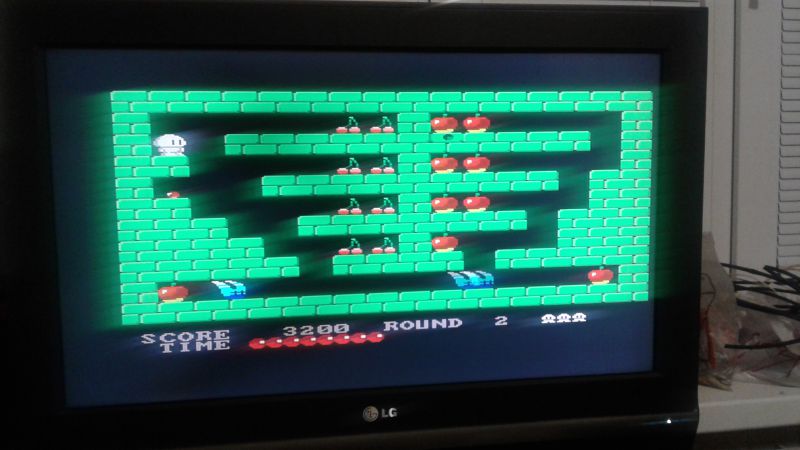

Кстати, после инверсии видеосигналов, искажение изображения, упомянутое в первом посте, стало в другую сторону и гораздо меньше (на последнем фото). Но, полагаю, что причина тут всё-таки не в сделанной инверсии, а в подсохшем конденсаторе С34 в Векторе.

Теперь, думаю, надо попробовать исправить сдвиг изображения по схеме с триггером...

[svofski]

Improver, зарисовывать схему всегда есть смысл.

[Improver]

svofski, может быть чуть позже -- есть идея объединить инверторы с пал-кодером на одной платке, тогда будет общая схема. А так, всё, что на выходах микросхемы полностью дублирует схему Вектора.

[svofski]

Improver, время проходит и вещи, которые сегодня кажутся совершенно очевидными, становятся нереальными. А для кого-то, кто захочет схему повторить, так и вообще - надо чтобы было, что повторять. Ждем схему с ПАЛ-кодером вместе

[Improver]

Ладно, давайте рисовать... Вот схема пал-кодера с инвертором и схемой коррекции синхроимпульсов:



В схему коррекцию сдвига изображения добавлять не стал, т.к. пока ещё не протестил, как она будет работать.
Выводы коннектора J1 подключать по схеме Вектора:
1 -- к сопротивлению R27
2 -- к сопротивлению R29
3 -- к сопротивлению R25
4 -- к сопротивлению R23
5 -- к сопротивлению R21
6 -- к сопротивлению R17
7 -- к сопротивлению R18
8 -- к сопротивлению R16
9 -- к подстроечному сопротивлению R35

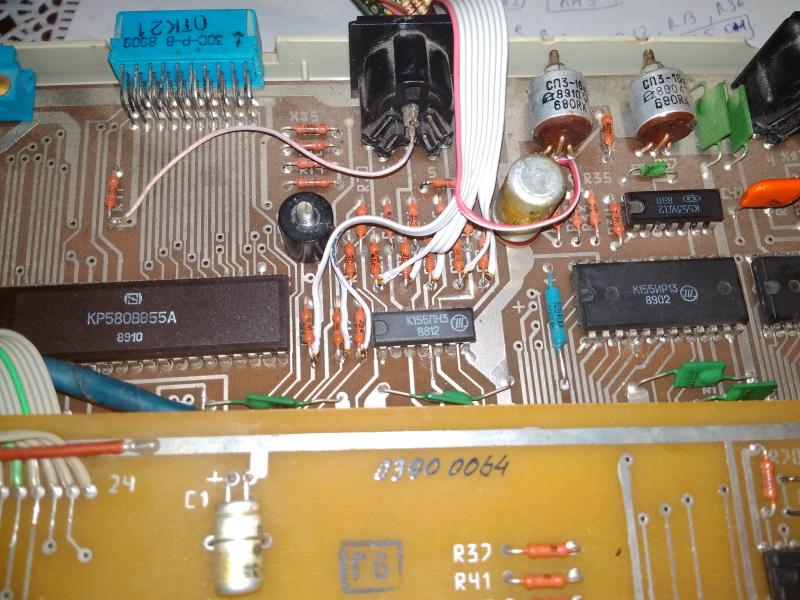

Подключать, соответственно, к тому выводу сопротивлений, которые идут на микросхемы РУ2. В качестве провода использовал кусок от шлейфа для COM-порта, поэтому в J1 только 9 контактов.
Вывод "Sync" -- контрольная точка для проверки наличия синхронизации, назначение остальных контактных площадок подписано на схеме, подключаются отдельными проводами.

И ещё, у моего Вектора подстроечное сопротивление R35 разведено немного не по схеме -- левый вывод (по схеме) просто висит в воздухе, хотя он должен соединяться с центральным. Я инвертор подключил к нему, но можно подключить к правому выводу, если потом нужна будет периодическая регулировка яркости, либо к центральному, если не нужна. В общем, в любом случае заработает.

Архив со схемой, разводкой и гербер-архивом для изготовления платы: RGB2TV3.7z
Платка таких размеров легко прячется в "ноге" Вектора...

[svofski]

Update: Ошибка исправлена в оригинальном сообщении: [Ссылка на #364].

Ладно, давайте рисовать... Вот схема пал-кодера с инвертором и схемой коррекции синхроимпульсов:



В схему коррекцию сдвига изображения добавлять не стал, т.к. пока ещё не протестил, как она будет работать.
Выводы коннектора J1 подключать по схеме Вектора:
1 -- к сопротивлению R16
2 -- к сопротивлению R18
3 -- к сопротивлению R17
4 -- к сопротивлению R21
5 -- к сопротивлению R23
6 -- к сопротивлению R25
7 -- к сопротивлению R29
8 -- к сопротивлению R27
9 -- к подстроечному сопротивлению R35

Такое ощущение, что перечисление пинов J1 (кроме 9) идет в другую сторону. Например, J1.(6,7,8) -- это R.2, но R25, R29, R27 на схеме Вектора это G.2, B.0 и B.1. Или есть более свежая инструкция?

[Improver]

Такое ощущение, что перечисление пинов J1 (кроме 9) идет в другую сторону. Например, J1.(6,7,8) -- это R.2, но R25, R29, R27 на схеме Вектора это G.2, B.0 и B.1. Или есть более свежая инструкция?

Так... Более свежей инструкции нет, тут или я напутал, или в моём Векторе другая нумерация. Надо будет дома глянуть...

[Improver]

svofski, да, так и есть, я там при перечислении перепутал порядок на обратный, хотя спаял и подключил правильно. Исходное сообщение исправил, спасибо.

[Improver]

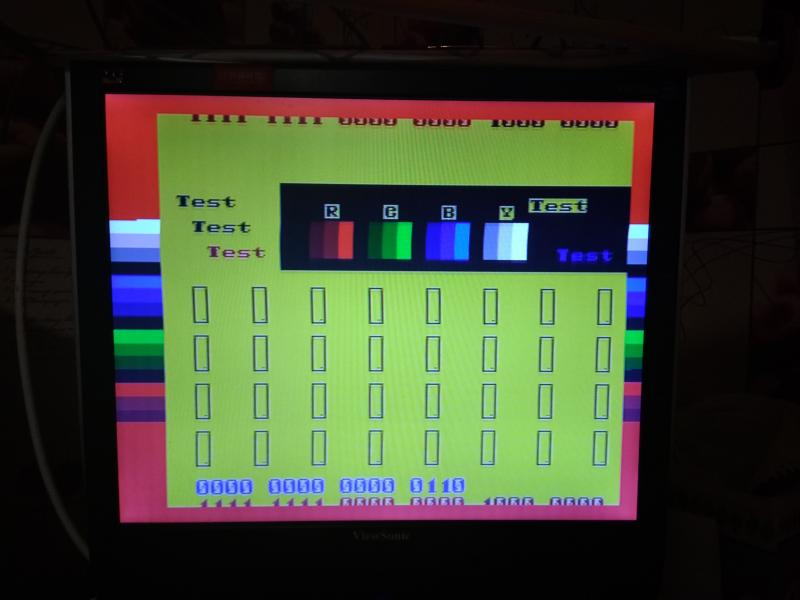

Протестил я на реале схемку со сдвигом изображения... Всё работает здорово, но есть один ньюанс -- при расчёте требуемой задержки я где-то, видимо, забыл на два поделить, в результате изображение слишком сильно сдвинулось, и теперь бордюр справа стал больше:

Для сравнения, та же картинка без триггера:


Выходит, надо получить нечто среднее... Трудностей тут тоже никаких нет, просто на триггер надо подать в два раза большую частоту с вывода 9 Д5, схема подключения тогда будет такая:

Опять же, чисто теоретически, всё должно отцентрироваться, но подождём тестирования на "железе"...
Вот архив с моделью: HVSYNC_model2.7z
