Scorpion ZS 256 Turbo+ Restored

[SoftFelix]

микросхемы ЛП9 вроде как бывают только 155 серии. Других я и не видел, и в интернетах упоминается только 155-я серия.

555-ая точно была. Минская "Интеграл" - очень редко, а вот со значком завода-изготовителя "дымок из блюдца" (завод "Азон") - довольно часто. Импорт 74LS07 встречал очень часто.

[Advertiser]

[zx_]

74LS07 в чипидипе есть

[Ewgeny7]

Прототипирование корпуса.
Картон + скотч



220х180х95мм получается. Было бы неплохо запилить такой из прозрачного плексигласа.

[Wicked]

Поправил и дополнил

[fomonster]

Хочу сказать большое спасибо Ewgeny7 за то что научил как правильно собирать Скорпион. Без Вас мы так и блуждали бы в потёмках (я бы точно). И спасибо Павлу Рябцову за проделанную титаническую работу по доработке и изготовлению плат.

И добавлю небольшой итог. Что имеем на сегодня:
Плата собирается за пару дней и работает при всех указанных ниже правках.

Микросхемы 72:

41256 8
155ЛП9 2
1818ВГ93 1
27C020 1
561ИЕ10 1
561ЛН2 1
AY-3-8912 1
GAL16V8D 1
GAL22V10D 2
Z80 1
ИД7 3
ИЕ10 1
ИЕ7 4
ИР10 1
ИР16 2
ИР22 1
ИР23 2
КП11 9
КП12 1
КП13 2
ЛА13 1
ЛА2 1
ЛА3 3
ЛА4 1
ЛЕ1 1
ЛЕ4 1
ЛИ1 2
ЛЛ1 1
ЛН1 2
155ЛН5 1
ЛП5 1
ТМ2 7 (одна 531 серии)
ТМ9 5

Рекомендации по микросхемам:

Процессор CMOS серий Z84C00xx. Микросхемы лучше 1533 серии, но если нет, то как минимум счетчики ИЕ7, мульплексоры КП11, КП13, регистры ИР22, ИР23 - были серии 1533. Триггер DD2 ТМ2 - лучше всего работал серии 531 из-за высокой нагрузки.

Сопротивления 82:

560 Ом 19
1.5 кОм 22
7.5 кОм 8
27 кОм 1
3 кОм 8
10 кОм 4
820 Ом 3
750 Ом 2
200 Ом 5
39 Ом 4
100 кОм 3
220 Ом 2
33 Ом 1
R25-32 10k сборка резисторов 1

Ёмкости 20:

0.1 мкф 12
1n 2
33 мкф 1
100 мкф 1
15n 1
150 пФ 3

Диоды:

КД522 (1n4148) 14

Транзисторы:

КТ315 8
КТ361 1
КТ209 1 (BC327)

Стабилитроны:

КС156А 1 (любой на 5.6В)
КС168А 1 (любой на 6.8В)

Другое:

Индуктивность 20-30 мкгн 1 EC24-220K, 22 мкГн, 10% - EC24-270K, 27 мкГн, 10%
SL-62 2
Кварц 14 МГц 1

Актуальный список правок чёрной платы:

1) Шелкография убрать 555 (т.к. они все 1533).
2) Шелкография D2 рядом с кварцем 555ТМ2 заменить на 531ТМ2 (или оставить 555 не перепутать с D42).
3) Конденсаторы между AY и ZX-BUS SL62 слотами сдвинуть ближе к AY на 2 мм (мешают установке слотов)
4) GAL16V8D сдвинуть на 1 мм в сторону процессора (панелька мешает установке слота с корпусом как у дисковода)
5) Шелкография заменить 555ЛП11 на КП11 в двух местах
6) Шелкография D70 не 555ЛН2, а 561ЛН2
7) Шелкография резистора R58 цепи блокировки ПЗУ (между слотами ZXBUS SL62 одинокий резистор ближе к АУ) - должен быть 220 Ом, а не 560
8) Шелкография резистор R67 в цепи обслуживания Главной Кнопки Скорпиона Magic - он указан на шелкографии как 7,5кОм, а должен быть 27кОм (резистор рядом с D69)
9) GAL ProfROM ноги 1, 2 и 15 отрезать от существующих связей (4 надреза) и подцепить к 22, 3 и 29 ногам ПЗУ соответственно (только 2-ю нельзя просто взять и отрезать т.к. там есть связь между слоями платы 5 нога Z80 на 3 ногу КП11 D44 нужно её восстановить) - всего 4 проводка снизу платы
10) Увеличить отверстия КТ315, КТ361
11) Шелкография D45 должен быть КП12 (рядом с SL-62 слотом)
12) Должен быть диод от 21 вывода GAL Turbo до 24 вывода процессора (катодом к GAL). (Снизу платы площадка под SMD компонент)
13) Резистор отмеченный 330 рядом с индуктивностью должен быть 33 Ома (иначе питание на ВГ93 будет падать до 5-6 вольт)
14) Шелкография конденсатор С3 1n к 13 ноге D9 и на землю. Отверстия на плате есть рядом с 7-й ногой D33. Без него turbo режим выключается непредсказуемо.

Не обязательное т.к. портит оригинальность платы:

1) 5-контакт (если считать от конденсатора 100мкф) краевого разъем ZX-BUS сделать пропил как на английском оригинале для установки DivGMX
2) Добавить слот для zx-kit RGB-VGA конвертера.

На синей плате:

Всё что касается чёрной платы и ещё: VD1 не имеет контакта с дорожкой выше; стабилитрон питания ВГ93 не отмечен, вернее там где он отмечен должен быть резистор 7.5к; R9 = 750 Ом; стабилитрон 5.6в ставить по диагонали (если все микросхемы на панельках);VD11, VD12, VD13 перевернуть анод с катодом; конденсаторы сбоку от ЛИ1 = 150 (Смотреть фотки чёрной платы по шелкографии)

Полезные ссылки:

http://scorpion-zs.narod.ru/
ПрофППЗУ
http://zx-pk.ru/threads/4888-dostupn...ll=1#post80112
http://zx-pk.ru/threads/13708-profro...hlight=profrom
ФАПЧ для дисковода http://zx-pk.ru/threads/4888-dostupn...ll=1#post79977
Турбо http://zx.pk.ru/showpost.php?p=80112&postcount=12
http://zxpress.ru/article.php?id=2793
http://zxspectrum.it.omegahg.com/_SC.htm - к сожалению сайт с прошивками ПЗУ не доступен, но я успел всё слить с него.
Выкладываю сюда прошивки:
Scorpion ZS-256 TURBO+ ProfROM V.4.01.zip
Scorpion ZS-256 TURBO+ V.2.95.zip

PS: Нашел совет Ewgeny7 по поводу подключения к скорпиону zxkit rgb-vga конвертера. Получается это почти рядом с кварцем и большим макетным полем так, что можно слот самому распаять и не тянуть провода через всю плату.

1. GND сами найдете
2. +5V тоже сами
3. R D43 7
4. G D43 4 (на схеме по старой традиции перепутаны G и B)
5. B D43 12
6. I D43 9
7. KSI D42 12
8. SSI D42 13
9. F14MHZ D1 6

Возможно придется поставить перемычку invF14M на плате VGA-конвертера. Я поставил, с ней картинко избавилась от мелких "рудиментов".

Надеюсь всё правильно понял из постов выше. Проверьте пожалуйста.

[Wicked]

Другое:

Индуктивность 20-30 мкгн 1 EC24-220K, 22 мкГн, 10% - EC24-270K, 27 мкГн, 10%

По всех схемам индуктивность в преобразователе для ВГ L1 от 10 до 20 мкГн

[Ewgeny7]

По всех схемам индуктивность в преобразователе для ВГ L1 от 10 до 20 мкГн

Когда Микка_А вывозил из "Скорпиона" коробки с запчастями, то индуктивности там были 27мкГн. Тоиссь, лучше поправить схему.

- - - Добавлено - - -

Корпус помаленьку вырисовывается. Молочное оргстекло, алюминиевые уголки. Внутри планируется RGB-подсветка.

[JNipper]

индуктивности там были 27мкГн.

У меня с такой не работает дисковод:

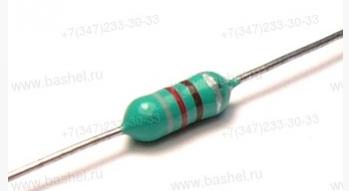

Индуктивность COIL CECL 27,0 мкГн/490

Хотя без ВГшки напряжение 11.86V, а с ВГ проседает до ~6V
У вас на фото индуктивность в форме шарика, не подскажете маркировку?
Сейчас подаю отдельно 12V на ВГ93.
И ещё, хватит ли внутреннего генератора 12V Скорпиона со SMUC на HDD, или всё равно нужен БП с 12V?

[Ewgeny7]

У вас на фото индуктивность в форме шарика, не подскажете маркировку?

Оно - шарик с двумя цифрами на борту - "27". Это и есть тот самый "конфискат" из фирмы "Скорпион".
Индуктивность питает только ВГ93, никаких дисководов и прочих винчестеров оно питать не должно! СМУКу питание 12в не требуется, винчестеры и дисководы 5,25" запитываются от внешнего +5+12, компакт-флешам и дисководам 3,5" нужно только +5в.
Если напряжение проседает даже на одной только ВГ93, то вероятно индуктивность просто не тянет нужный ток, или стОит попробовать заменить транзистор.

[Ewgeny7]

Можно еще в мою подпись глянуть, там ссылка на мою страничку-помойку, где я храню документацию и прочие файлы для Скорпионов и некоторого другого интересного мне железа.
Там найдете подробный мануал по Теневому Монитору и с чем его едят, оригинальный паспорт с инструкцией к Скорпиону, который выдавали в фирме "Скорпион" и прочее.
