Ремонт "Пентагон 48"

[Sonic]

Ремонт потихоньку продвигается. Вчера установил все разъемы и перемычки, схема платы полностью восстановлена. Осталось установить АГ3 (2 CHRV: ты мне дал битую , ИЕ5 и все демонтированные когда-то резисторы/конденсаторы.
Супруге вернули телефон с камерой, скоро будут фотки этого монстра.
Напоминаю, что восстановление ведется в рамках проекта Бета-2005.

[POIND]

а что нужны фотки кому? я тоже своего монстра могу сфотографировать, скажите толко какие виды нужны ? :-)

[Conan]

а что нужны фотки кому? я тоже своего монстра могу сфотографировать, скажите толко какие виды нужны ? :-)

Нужны, но только оригинального (непеределанного) "Пентагон-48".

[Sonic]

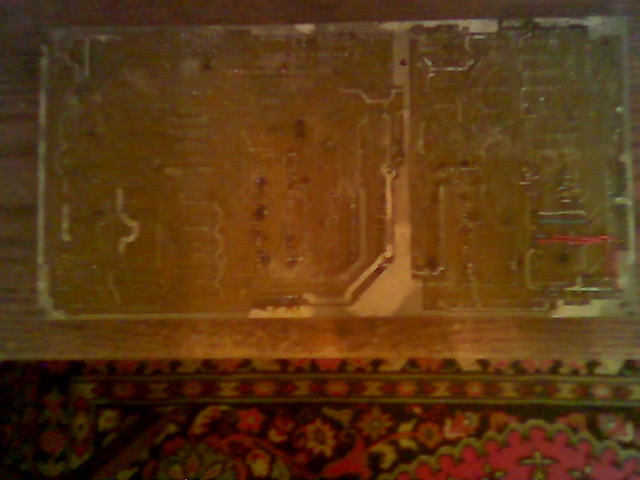

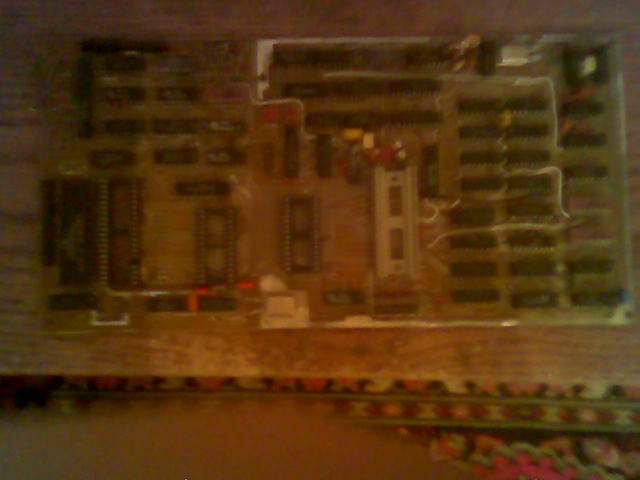

Итак, вот оно. С обоих сторон. За качество сорри - телефоном снималось.
Некоторые дорожки на плате повреждены, поэтому перемычек больше чем надо. Восстановление ведется полностью по оригинальной схеме, ПЗУ будут установлены 27128

[Sonic]

Господа, кому не лень, кто еще работает над сабжем, уточните мне пожалуйста номиналы всех конденсаторов. На схеме очень непонятно указано. Например: C1=100, C8 (в магнитофонной читалке)=300. Это в чем? В нанофарадах или пикофарадах? C2 вообще не указан. Вызывает сомнение C3=1 мкФ (тогда это должен быть электролит).
У меня почти все кондеры есть, только номиналы вообще какие-то левые.

[POIND]

C1 100пф
С2 1500пф (1н5)
С3 от 470пФ до 1000пф (1н0) никакой разници незаметил у меня 470пф
С4 от 0.22 - 1 мф у меня 1мф
С5 0.22мф
С6 0.1мф
С7 0.1 мф
С8 300 пф

[Advertiser]

[POIND]

Восстановление ведется полностью по оригинальной схеме

нехочю каркать, но всеже каркну :-)
ух и намучиешся ты с оригинальной схемой
сама машинка без диск контроллера работает отлично
с контроллером проблемы встречаются с ВА86 и с 561ЛН1
причем дело не в микрухах естественно а в том как нарвешся
все работает но збоит :-) всеравно что неработает

если к кодеру пал будеш подключать С9 понадобится

[POIND]

Нужны, но только оригинального (непеределанного) "Пентагон-48".

а он у меня оригинальный :-)
только вместо РУ5 44256
вместо 4х2764 1х27512
ВА86 нету
вместо 561лн1 555кп11

такой непойдет? :-)

[Sonic]

1. В случае возникновения проблем с микрухами, что делать? Какие методы лечения?
Обратил внимание на 561ЛН1, действительно, интересно, зачем так странно сделано? Двойная инверсия.
Про ВА86 я слышал, что "она тормоз". Прежде на моей плате вместо нее вообще перемычки стояли.
Я так понял, проблемы возникают именно с таймингами? Какие методы лечения? Замена ВА86 на АП6 и 561ЛН1 на скажем АП5? Или можно без таких радикальных мер?
Надеюсь схема переключения ПЗУ с транзисторами проблем не вызывает? Прежде стояла одна 27256 в позиции DD35, один вывод был отогнут и кинут провод, откуда куда уже не помню, подозреваю что это был вывод A4, подключенный на DOSEN, хотя тогда по идее тогда сигнал OE должен был бы подаваться на ПЗУ в обход DD13.1, а такой модификации на плате не было. В общем хочется все-таки оригинал.
Потом наверное все-таки подключу к нему ZX-BUS и буду делать новый дисковый контроллер сразу на шине. Жаль резать плату.

P.S. Подключать к кодеру буду. Про какой C9 идет речь? Я его на схеме вообще не нашел. И вообще схемку подключения PAL-кодера можно?

[Conan]

а он у меня оригинальный :-)
только вместо РУ5 44256
вместо 4х2764 1х27512
ВА86 нету
вместо 561лн1 555кп11

такой непойдет? :-)

Это конечно уже не оригинальный, а доработанный, но если буде фото крупным планом (платы) то пригодится.
