Здравствуйте. Я новичок на этом форуме и если не совсем в ту тему написал - извините :v2_conf2:

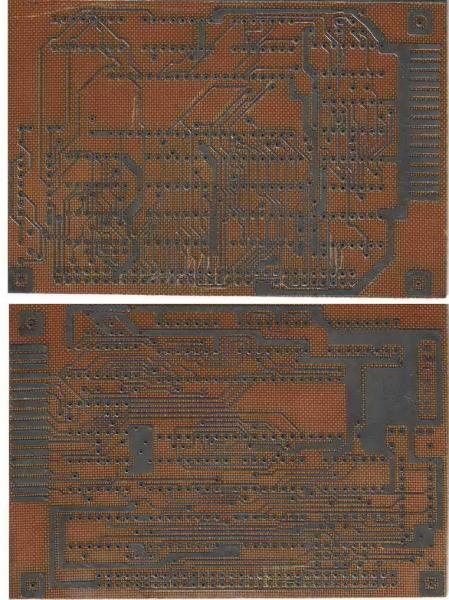

Попалась вот такая платка BDI. Помогите, пожалуйста, опознать и найти схему.
Это BDI без ROM`а, я правильно понимаю, что она будет работать не со всеми версиями прошивки 128к? А тогда с какими прошивками и компами её можно применить?
Спасибо.
Вроде как BDI-5 МП "МАРТ"
Думаю, что с прошивкой Пентагон 128 заработает. Там есть TR-DOS. Токо в компе наверняка надо что-нить дорабатывать.Цитата:
Сообщение от AlexFantasy
Я такую платку не использовал, потому конкретно не знаю. Надеюсь, что наши железячники помогут.
Цитата:
Сообщение от AlexFantasy
Спасибо, вроде бы похоже, книжка со схемами гуглится. И Пентагон как раз есть планах.Цитата:
Сообщение от VNN_KCS

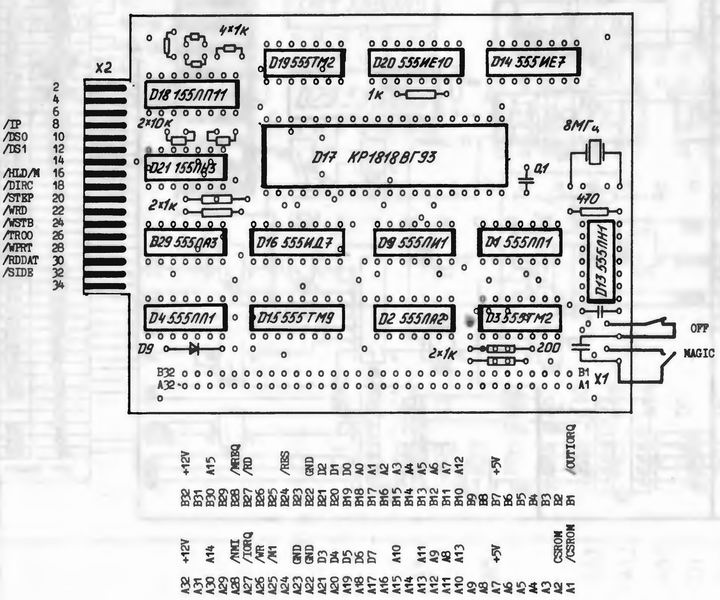

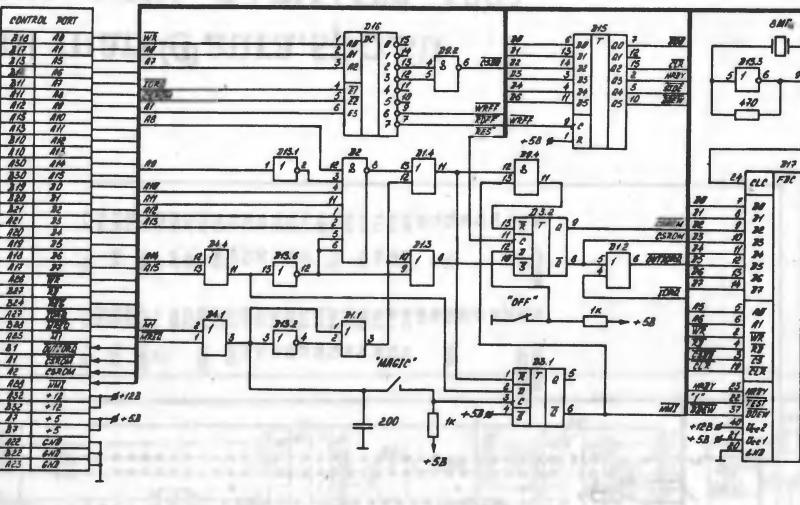

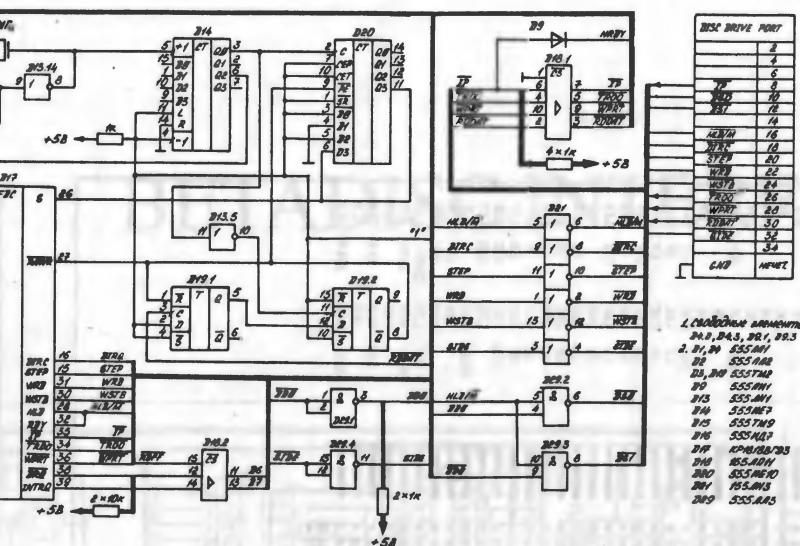

UA3GBV, это тебе навсякий лучай, сли схему не найдёшь:
Спасибо, но я хотел сказать, что схему найти было легко по запросу "МП "МАРТ"" :v2_blush:Цитата:
Сообщение от AlexFantasy
Ну и замечательно ;)
Есть два BDI, в которых нехватает деталей. :) Нужно опознание и по возможности схема!
Первый: похоже разведен вручную, печатная плата очень специфичная, вроде и металлизация отверстий есть, а ощущение, что ресфедером разводили. :) микросхема в правом верхнем углу поставлена как доработка чего-то. возможно даже работал когда-то...
http://s011.radikal.ru/i317/1208/77/5efef5714d59t.jpg
Второй: бетадиск уже с заводской платой, очень похож на стандартный бетадиск с неправильно включенной АП6, которая заменена перемычками как обычно. тоже нехватает 16-ти лапой микросхемы, по аналогии с другими бетадисками предположительно 1533ТМ9 (90% :)). если есть схема у кого, буду благодарен. этот был подключен к одному из Робиков, которые я забрал на восстановление, т.е. даже работал когда-то.
http://s42.radikal.ru/i097/1208/d3/9f7d8382d384t.jpg
