Помогите оживить Sintez 2

Доброго все время суток!
Попал мне в руки игровой компьютер Sintez 2 в полной комплектации.

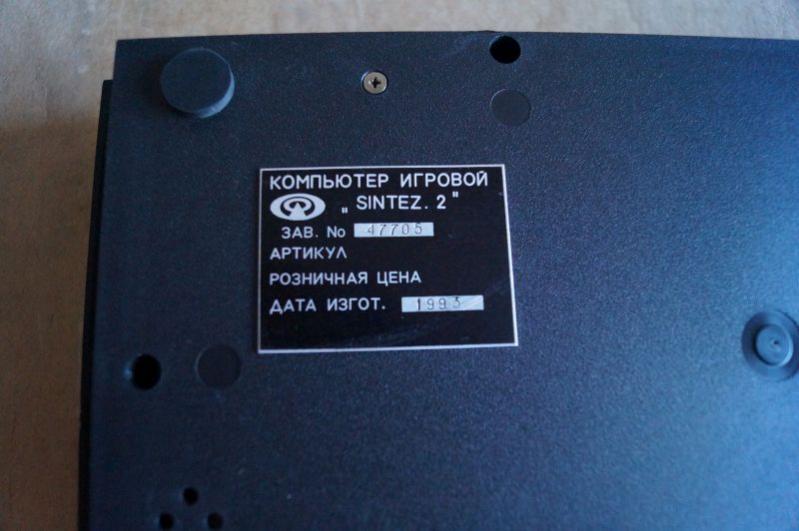

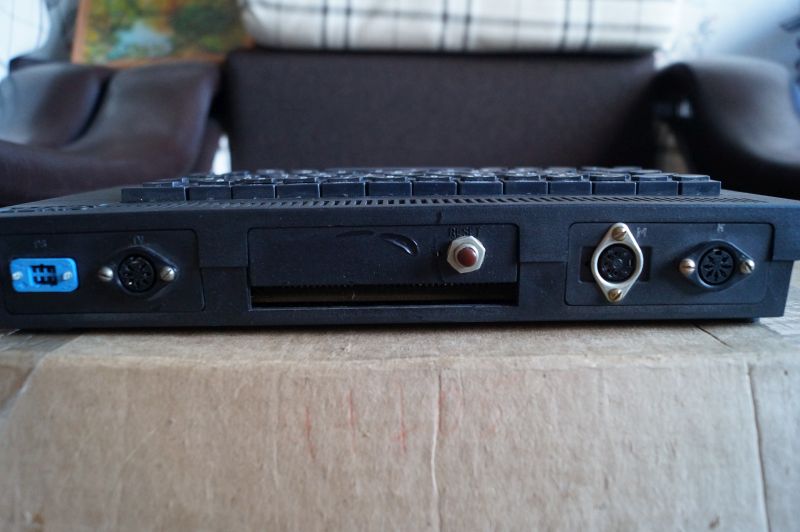

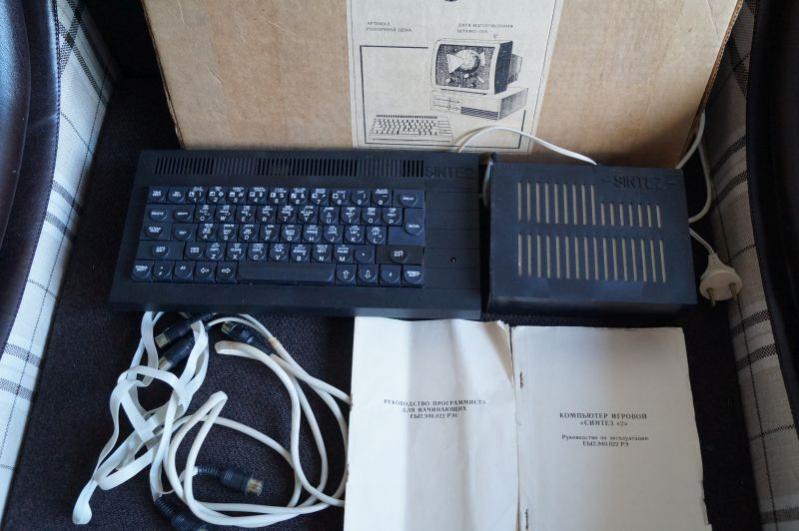

Вложение 57618Вложение 57617Вложение 57619Вложение 57620
Вспоминая детство (своего собственного такого компьютера не было, играл у друзей), а также по просьбе старшего сына, решил запустить сей аппарат.

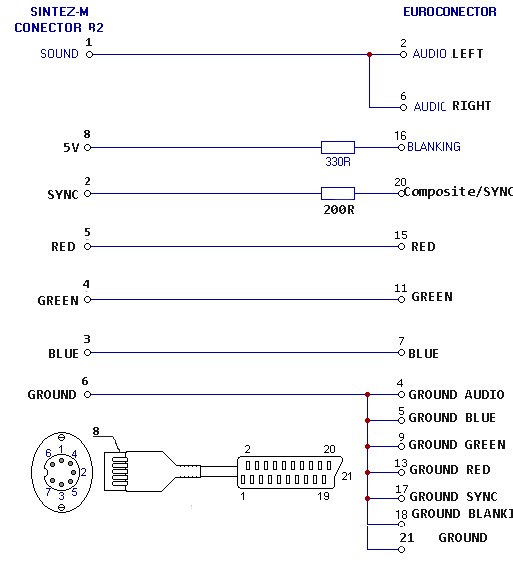

К сожалению современные телевизоры не оснащены разъемом для подключения данного компьютера. В сети нашел схему для подключения через SCART, по которой собрал шнурок
Вложение 57621
Шнурок собирал без резисторов.

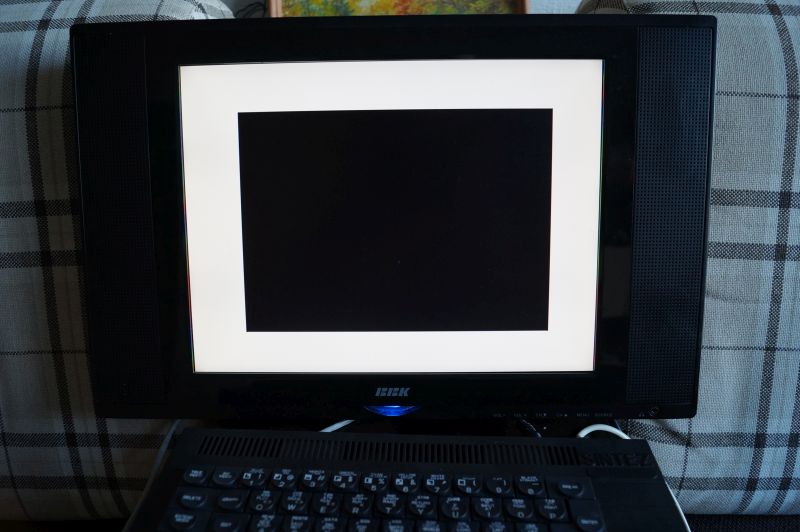

И вот в предвкушении подключаю все, включаю и... вижу вот это
Вложение 57622
Перепроверю схему сборки шнура, подключаю снова - опять та же картина. Подключаю к другому ТВ - тоже самое.

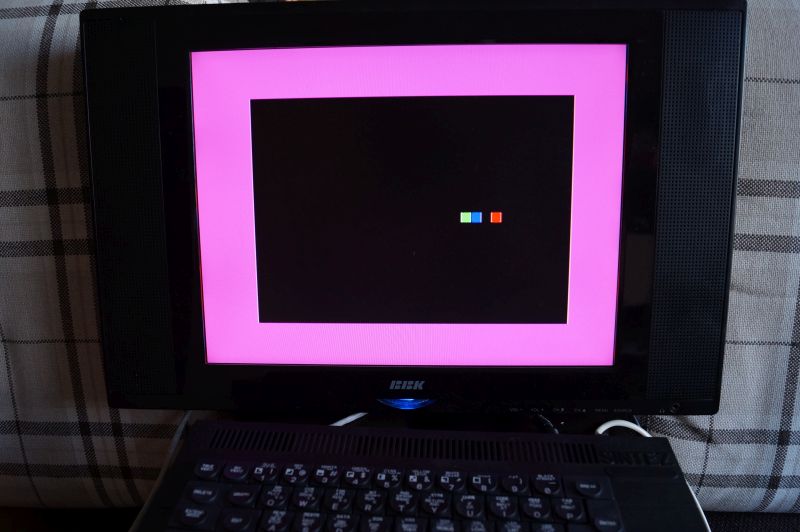

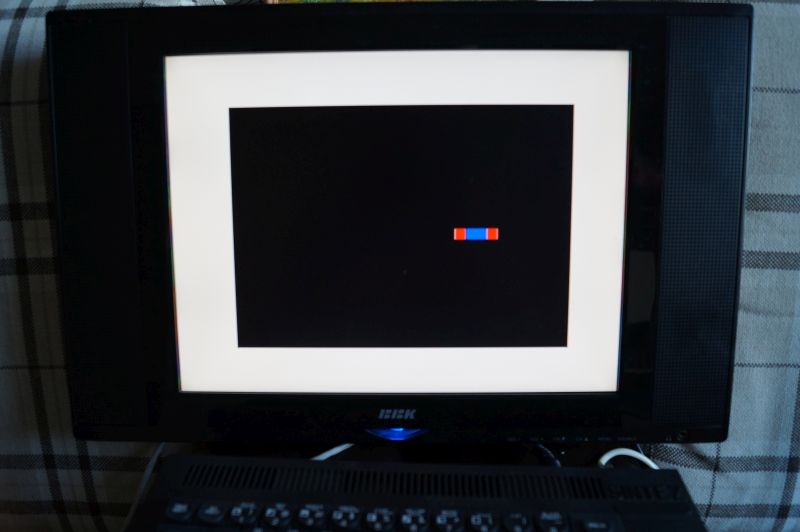

Причем если понажимать кнопки на клавиатуре изображение меняется, сначала появляются цветные фрагменты, потом рамка становится розовой и больше ничего не меняется
Вложение 57623Вложение 57624

Помогите разобраться в чем проблема!

p.s. с ремонтом подобных ПК ранее не сталкивался, поэтому прошу подробных и понятных новичку объяснений.
p.p.s. данный компьютер ранее не ремонтировался, так как заводские пломбы на месте.

Цитата:

---

Сообщение от Romella

Помогите разобраться в чем проблема!

---

Доброго! Здесь дело не в шнурке, это 100%. Откройте комп и посмотрите внимательно на плату, нет ли на ней окислов, возможно дорожки платы окислились и в итоге получился обрыв. Осмотрите плату на мех.повреждения как деталей, так и самой платы. Далее, если процессор Z80 и ПЗУ в панельках/колодках, вытащите аккуратно их и зачистите им выводы, часто от времени выводы темнеют, на них образуются окислы. Проверьте нет ли непропаев микросхем. Это общие рекомендации.

Если советы выше не помогли, то непосредственно нужно проверять детали платы. Какой есть инструмент? мультиметр, осциллограф, мелкие бокорезы, программатор ПЗУ, чистые ПЗУ?

Вскрыл.
http://s019.radikal.ru/i623/1607/ed/a3301c7298d2t.jpg
http://s008.radikal.ru/i304/1607/a8/1fa8b1a86980t.jpg
Окислов дорожек вроде не вижу.
Заметил окисел возле нижнего правого конденсатора (верхнее изображение), заменил (стоял К50-35 10 мФ 6,3 В, поставил К50-6 10 мФ 10 В).
Остальные вроде не потекли.
Та же картина.

Осциллографа, программатора и ПЗУ нет :(.

Цитата:

---

Сообщение от Romella

Заметил окисел возле нижнего правого конденсатора (верхнее изображение), заменил (стоял К50-35 10 мФ 6,3 В, поставил К50-6 10 мФ 10 В).
Остальные вроде не потекли.
Та же картина.

---

замерьте напряжение допустим на ПЗУ между 28 и 14 выводами - там должно быть от 4.9 до 5 Вольт.
я смотрю умельцы с завода поставили 573рт81. к сожалению распайки я не нашел, но скорее всего она такая же, как и у 27С128, с единственной разницей, что у 27с128 27 вывод должен сидеть на +5В для режима чтение, а у ртшки его нужно садить на землю, видимо это еще и выборка самого ПЗУ.

Для начала, прозвоните одноименные сигналы шины данных (ШД) и шины адреса (ША) процессора и ПЗУ, нет ли обрывов. попробуйте отпаять проводок от земли (от 10 вывода 555АП3) и соединить его с 28 выводом ПЗУ, если всё верно, то по идее должен появится матрас. если появился, то проц-ОЗУ работает и надо разбираться с ПЗУ, если нет, то нужно будет проверять все сигналы для работы памяти, это желательно делать специалисту. еще нужно будет прошить тест пзу 48к, для проверки ОЗУ компьютера.

Конденсаторы поднимите вверх: есть опасность короткого замыкания дорожек голыми ножками.
На ПЗУ на стекле как-будто накол?

Цитата:

---

Сообщение от Romella

Причем если понажимать кнопки на клавиатуре изображение меняется, сначала появляются цветные фрагменты, потом рамка становится розовой и больше ничего не меняется

---

А слышны ли щелчки в динамиках телевизора при нажатии кнопок на клавиатуре?

Цитата:

---

я смотрю умельцы с завода поставили 573рт81

---

Именно так, и об этом даже есть примечание в книжке :)

Цитата:

---

попробуйте отпаять проводок от земли (от 10 вывода 555АП3) и соединить его с 28 выводом ПЗУ

---

Имеется введу именно проводок, который присутствует на монтажной плате (он соединяет 10 вывод АП3 с 27 ногой ПЗУ) или нужно 10 ногу отпаять (что врятли получится, т.е. придется откусывать)?
Кстати проводок это отсутствует в схеме (либо я этого не вижу)
http://s019.radikal.ru/i603/1607/be/443b2f0e32aat.jpg

Цитата:

---

Конденсаторы поднимите вверх: есть опасность короткого замыкания дорожек голыми ножками.
На ПЗУ на стекле как-будто накол?

---

Ок, подниму. Это вроде не скол, а внутреннее строение схемы, но я погляжу внимательнее как дома буду!

Цитата:

---

А слышны ли щелчки в динамиках телевизора при нажатии кнопок на клавиатуре?

---

При включении сразу стоит тихий гул в динамиках, щелчков не слышно, но когда экран становится розовым звук гула усиливается в разы.

Цитата:

---

Сообщение от Romella

Имеется введу именно проводок, который присутствует на монтажной плате (он соединяет 10 вывод АП3 с 27 ногой ПЗУ) или нужно 10 ногу отпаять (что врятли получится, т.е. придется откусывать)?

---

да, именно проводок. 10 вывод ап3 не трогайте. тут смысл вот в этом:

Цитата:

---

Сообщение от solegstar

у 27с128 27 вывод должен сидеть на +5В для режима чтение, а у ртшки его нужно садить на землю

---

т.е. вы 27 вывод переключите на +5В и тем самым отключите пзу.

Цитата:

---

Сообщение от Romella

Кстати проводок это отсутствует в схеме (либо я этого не вижу)

---

тут видимо на каждой плате делали доработку - 27 вывод вешали либо на +5В (соединяли с 28 выводом для 27с128), либо на землю (для рт81).

- - - Добавлено - - -

если бы пзу было в колодке, таких манипуляций с проводком делать бы не пришлось. достаточно было бы вытащить ПЗУ.

Отпаял проводок от 27 контакта, припаял к 28. Включаю - комп вообще не стартует, даже диод питания не загорается. Я ,так понимаю, получилось короткое по питанию. Или я не правильно вас понял?
Вернул проводок на место.
Напряжение между 14 и 28 ногой ПЗУ 5 В.

Проводок нужно было отпаять от 10 вывода ап3 и припаять к 28 пзу, а так да, вы сделали кз, соединили 10 вывод ап3 (землю) с 28 пзу(+5в).
