Уважаемые господа, есть ли у кого информация по толстому "Медицинскому" блоку ( ЦАП/АЦП ) для порта УП БК11/М и софту для него.
Фото ДПП блока :
http://storage4.static.itmages.ru/i/...432b714f0f.jpghttp://storage7.static.itmages.ru/i/...a715ef53b7.jpg
ДПП, в которой поменьше всего - БП на диодно-конденсаторном мосте, 561ЛН2 + КТ502, КТ503, КД522, К52-2.
Откуда известно что это "по толстому "Медицинскому" блоку ( ЦАП/АЦП ) для порта УП БК11/М" ?
В данный момент Вы читаете текст, написанный техником ( в момент 1990г. ), который участвовал в ОП этого изделия.Цитата:
Сообщение от AlexG
У меня есть только сам блок в сборе и то я как-то довно срезал разъём 40 или 34 пиновый. Софта к сожалению нет, может по этому и пострадал. А софт был под рт11?
Фото ?
Да, фото очень интересно !Цитата:
Сообщение от Terra
В хорошем разрешении - что бы 561-е мелкосхемы хорошо выглядели.
Извините что так толго
https://www.dropbox.com/s/0la52yp46h...93658.jpg?dl=0
https://www.dropbox.com/s/ljhigaoedk...93643.jpg?dl=0
https://www.dropbox.com/s/l2hh2xs3el...93604.jpg?dl=0
https://www.dropbox.com/s/6ev1swww9n...93555.jpg?dl=0
https://www.dropbox.com/s/qpvzdjs6k8...93534.jpg?dl=0
https://www.dropbox.com/s/5yqgj12ui7...93519.jpg?dl=0
https://www.dropbox.com/s/270d391kdf...93507.jpg?dl=0
Схемы блока так и нашлось ?
Интересует схема включения Н572ПВ3 в части опорного напряжения - выв. 11
https://zx-pk.ru/threads/36028-podsk...-kr572pv3.html

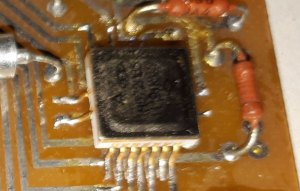

https://pic.maxiol.com/thumbs2/17341...53940.5723.jpg

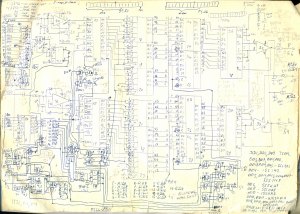

а это не оно? https://pic.maxiol.com/thumbs2/17373...7153143922.jpg
- - - Добавлено - - -
есть фото плат
https://drive.google.com/file/d/16Tl...ew?usp=sharing
https://drive.google.com/file/d/1W0z...ew?usp=sharing
но с одной стороны
Платы тоже есть, могу сделать сканы
кстати, это не тот ли медицинский блок который использовался для лечения астмы ?
как я помню, была система тренировки дыхания
там трубка, с термистором и на основании его данных строился график дыхания и пациент мог корректировать свое дыхание дабы сделать его более правильным и не провоцирующим приступы
