Не все так просто.
1. Есть разные варианты строк по паттернам непрограммируемости. В моем модифицированном реале (и в VV) 4 "типа" строк (или 3 с половиной, смотря как считать).
2. Часть строк не отображается на экране. И как раз там "особенные" паттерны непрограммируемости.
- - - Добавлено - - -
В принципе возможен тест, результаты которого записываются на видео, так можно восстановить полную картину.
Да, можно и видео. Примерно так: рисуем 16 полосок (квадратиков) по цветам, обнуляем палитру и пишем по одному цвету в прерывание, каждый раз с разной задержкой. Потом снова обнуляем и снова пишем, с другими задержками, пока не пройдём весь диапазон. Ну ещё какая-нибудь метка с номером теста на экране не помешает, чтобы не гадать потом по кадрам видео.Цитата:
Сообщение от ivagor
Про 16 цветных полосок/квадратиков я не понял.
Для ориентировки на экране надо отображать два числа: номер строки и позицию в строке, в которой программировали РУ2 в данном прерывании.
Поясню свою мысль... Области непрограммирования палитры находятся же в пределах КСИ, значит можно сделать до 16 записей за кадр, посмотреть результат, какие записи прошли, какие нет на этих 16 полосках/квадратиках/строчках, каждой из которых назначен свой цвет из 16. Допустим, мы знаем, что цвет №5 записывался в палитру через N мкс после прерывания, и если квадратик остался чёрным, значит это место непрограммируемости. Потом сделать паузу для снятия скриншота и повторить с другими смещениями... Наверно, можно количество таких замеров за один кадр увеличить, если использовать мультиколор, но я не особо представляю, как.Цитата:
Сообщение от ivagor
Понял, речь о "пакетном" тестировании для ускорении теста, чтобы видео было покороче. Я бы сам не стал, так сложнее сделать правильный тест и сложнее интерпретировать результаты, но это мои субъективные предпочтения.
Немного занудства - не только в пределах КСИ, но и ССИ, если речь про 06Ц и .02.
Я посмотрел схему -- похоже, зоны непрограммируемости палитры определяются наличием "1" на сигнале синхронизации, значит для первого Вектора без доработок они будут выгядеть так:Цитата:
Сообщение от ivagor

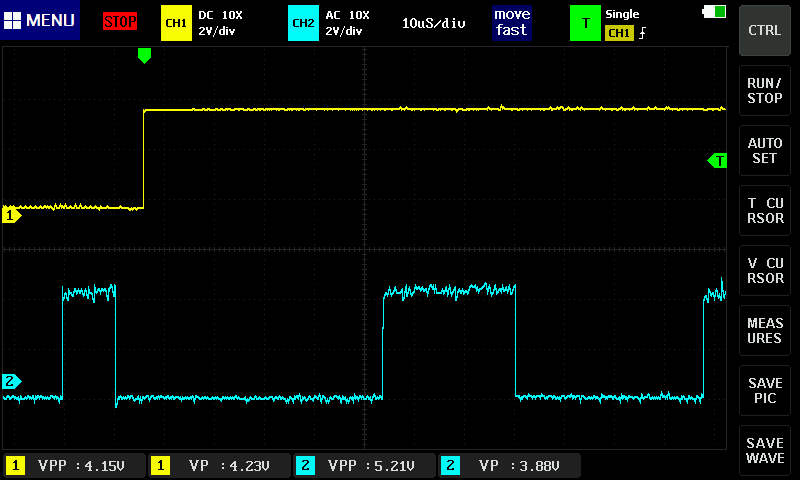

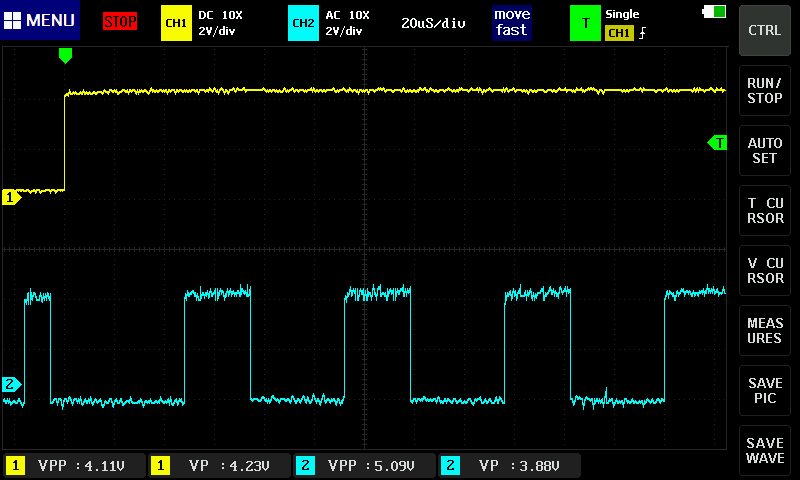

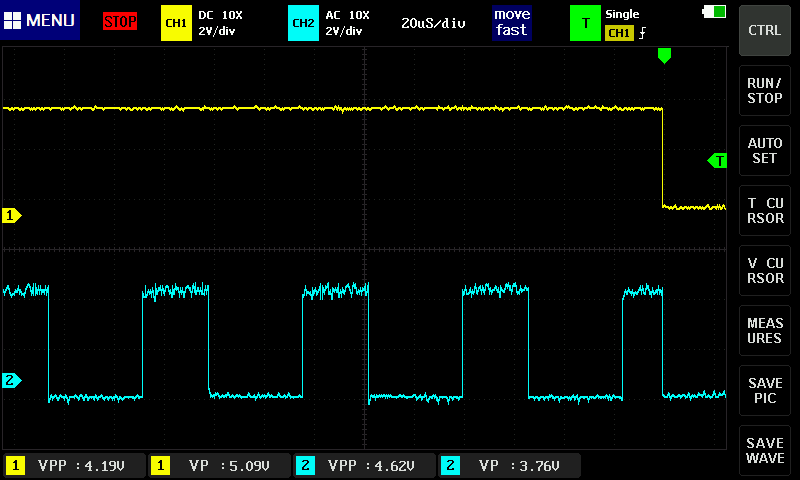

Вложение 82135 Вложение 82136 Вложение 82137
Вверху сигнал 50Гц, внизу -- синхронизация, сигнал снят с выв.2 К155РУ2 (Д32 / Д39). Зоны непрограммируемости, получаются, по ~10мкс и ~27мкс при КСИ с частотой следования строк.
- - - Добавлено - - -
Для 02 Вектора ССИ будет в два раза меньше, но подтвердить измерениями не могу в связи с его отсутствием у меня. А на ПК-6128ц я тут приводил расчётный график непрограммируемости -- он тоже свой. ПК-6128ц++ таких зон не имеет.
Продвижения по проекту:
- Собрал внутренний контроллер НЖМД, причём сразу в двух вариантах, с разъёмом IDE и под CF-card.
https://s1.hostingkartinok.com/uploa...b85ea16803.png https://s1.hostingkartinok.com/uploa...581e857c58.png
В ходе сборки пришлось переписать TESTHDD -- никак не мог разобраться, почему контроллер глючит, а оказалось в итоге, что это просто брак пайки. :)
Свежая версия: Вложение 83346, и она же с исходниками выложена тут: github.com/ImproverX/TESTHDD-for-Vector06c
- Опубликовал альтернативную схему блока памяти с регистрами на 74HC597, что даёт возможность разнести такты обращения графической подсистемы к ОЗУ.
Установка данного модуля взамен стандартного возможна в любой версии плат ПК-6128ц++, но в схемах до 27.01.2025, из-за отсутствия в схеме ОЗУ-Т2 сигнала /CAS, не будут работать внешние квази-диски (на ВУ).
По тестам, выравнивание с кратностью равной двум тактам (вместо стандартных четырёх), даёт основное преимущество на командах:
- CALL, C*-Y/N
- DAD
- DCX, INX
- PUSH
- R*-Y/N
- SPHL
- RST*
А также на недокументированных командах процессора 8085:
- DSUB
- LDHI, LDSI
- RDEL
- RSTV
Всё, что относится к проекту, выложено на гитхаб.
