Два корвета 8010 - ремонт

Запас гашения включен в импульсы гашения, тем более корвет выводит 51.2 мкс и один байт 800нс(0.8мкс) дополнительно гашение в конце строки. Да и нужен он только кинескопам. Конечно современый формат передает там служебную инфу,но...Форматы отображения- так их можно вручную на тв переключать, сомнительно. Да и современному тв вообще все по боку. У него свои отсчеты от СИ. Как то мутно все. Старые тв то отображают полностью и не парятся на форматы. Понятно, что там аналог, но зачем в цифре прятать 4мкс? Должна быть внятная причина

- - - Добавлено - - -

Посчитал на калькуляторе 702 точки по горизонтали из 720 при дикретизации 13.5мгц будет 52мкс)) Даже если там как то пересчитывать отображаемые на не отображаемые и тд то разница в 1-2мкс, но никак не в 4
Те по стандарту должен отобразить 52 мкс

Кстааати... Выходной сигнал GCLK проходит ПЛМ без изменений (=10М).
Это может позволить с минимумом порезов и соплей получить раздельные синхры. Ну ежели оно надо будет.

Цитата:

---

Сообщение от TomaTLAB

Кстааати... Выходной сигнал GCLK проходит ПЛМ без изменений (=10М).
Это может позволить с минимумом порезов и соплей получить раздельные синхры. Ну ежели оно надо будет.

---

Этого мало, есть еще сигналы, например shift, loadpom и тд, которые загружают и двигают биты алфав.-цифр символов и они завязаны на плм и кварц. Даже если пиксели будут бегать быстрей, то загрузка символов в регистр будет идти со старой скоростью. Символы станут тоньше, но интервал между ними из-за этого увеличится.

Я про, что вероятно можно высвободить один выход ПЛМки под отдельный КСИ. Но с другой стороны, он может и понадобится для упрощения "хитрой" перезагрузки счетчиков. Это надо репу чесать.

Что то я запутался...
Вот тут приведена прошивка D40

Скрытый текст

Код:

---

|--------------------------------------------------------------|
  | ТАБЛИЦА ПРОШИВОК В ПЛМ ДЛЯ ФОРМИРОВАНИЯ УПРАВЛЯЮЩИХ СИГНАЛОВ |
  |                            АЦЗУ                            |
  |                        /* VIDEO.PLM */                      |
  |--------------------------------------------------------------|
  | Номер терма |    Матрица  "AND"    |    Матрица  "OR"      |
  |            |                      |-------------------------|
  |            |                    | pol      hlllhlhh      |
  |-------------|----------------------|-------------------------|
  |      0      |  l----------h---h  |          ..a.....      |
  |      1      |  -hhlh-----------  |          ....a...      |
  |      2      |  -lllh-----------  |          .......a      |
  |      3      |  -hhl---l--------  |          .......a      |
  |      4      |  -h---l----------  |          a.......      |
  |      5      |  -hh--h----------  |          a.......      |
  |      6      |  h-hhllh---------  |          .....a..      |
  |      7      |  h-hhlhh--------l  |          .....a..      |
  |      8      |  h-hhl-h---------  |          .a......      |
  |      9      |  -h--------------  |          ......a.      |
  |    10      |  l-----h-----lh--  |          ...a....      |
  |    11      |  l-----l---h-lh--  |          ...a....      |
  |    12      |  l-----l-lhl-lh--  |          ...a....      |
  |    13      |  l-----l-hll-lh--  |          ...a....      |
  |    14      |  h-----l-hhl-----  |          ...a....      |
  |-------------|----------------------|-------------------------|

---

[свернуть]

и формулы списком которые ей кажися соответствуют:

Скрытый текст

Код:

---

0. CSV    = not10M*not5M*not2.5M*1.25M +

              + 10M*5M*not2.5M*notACCESS

  1. GCLK    = 10M
  2. SHIFT  = not( HBL*5M*2.5M*not1.25M*notMODSEL*VBL +

              + HBL*5M*2.5M*not1.25M*MODSEL*VBL*notC0 )
  3. LOADPOM = 10M*5M*not2.5M*1.25M
  4. HVSYNC  = not( notHBL*VBL*notC3*C2 +

              + notHBL*notVBL*C11*notC3*C2 +

              + notHBL*notVBL*notC10*C9*notC11*notC3*C2 +
              + notHBL*notVBL*C10*notC9*notC11*notC3*C2 +
              + HBL*notVBL*C10*C9*notC11 )

  5. LOADCT2 = not( notHBL*C4*C0 )

  6. LOAD    = not( HBL*5M*2.5M*not1.25M*VBL )

  7. VCLK    = 10M*notMODSEL + 10M*5M*MODSEL

---

[свернуть]

Далее по тексту те же формулы отличаются и похоже ошибочны

Скрытый текст

ну явная же ересь...

Цитата:

---

Что же происходит на самом деле? Для этого нам нужны временные диаграммы управляющих работой регистра сигналов VCLK
и SHIFT. Логические формулы этих сигналов мы уже знаем:

VCLK = 10M*MODSEL + 10M*5M*MODSEL

SHIFT = not((HBL*5M*2.5M*not(1.25)*MODSEL*VBL) +
+ (HBL*5M*2.5M*1.25M*MODSEL*VBL*C0))

Сигналы, из которых комбинируются VCLK и SHIFT мы
знаем, кроме сигнала MODSEL. Это сигнал режима отображения.
MODSEL = "0" - режим 64 символа в строке, MODSEL = "1" - режим
32 символа в строке. Этим сигналом программист может управлять
с помощью уже известного нам регистра управления. Давайте
сначала разберемся, что происходит в режиме 64 символа в
строке, поэтому будем считать, что MODSEL = "0", тогда:

VCLK = 10M
SHIFT = not(HBL*5M*2.5M*1.25*VBL)

---

[свернуть]

А вот тут прошивка уже совсем другая...
https://pic.maxiol.com/thumbs2/15754...6620.p0035.png

Цитата:

---

Сообщение от TomaTLAB

Что то я запутался...

---

Надо всё перепроверять. Формула LOADCT2 точно не соответствует ни логике, ни прошивке. Остальные не проверял. Железный Корвет и лог анализатор сильно поможет ))

- - - Добавлено - - -

я еще ошибки встречал, но не помню уже, где.

Цитата:

---

Сообщение от Sancho45

51.2 мкс, 512 точек по 100нс

---

Кстати у MSX2 48мкс активная область дисплея (пиксель клок чуть больше), плюс бордюр 2мкс по бокам. Есть там хитрый регистр двигать изображение на 8 пикселей влево и вправо. И это работает на LCD телике.

Так... plmD40_1.bin и соответствующий d40-x.jed совпадают с Korvet_TO, за исключением сигнала VCLK, кторый = 10M*notMODSEL + 10M*5M*MODSEL, как в techref и соотв. Video_D40.jed
plmD40_2.bin очень похож на techref и Video_D40.jed если в них LOADCT2 привести к виду = not(notHBL*C3*С2*С1*C0) и поправить что-то еще, пока не понял что.

Скрытый текст

кривенько, но в питоне я как свинья в апельсинах...

Код:

---

#Python 3.8.0
#Python 3.8.0
import sys

data_out = bytes()
file_out = open("rom.bin", 'wb')

A = []
for i in range (16):
        A.append(0)

D = []
for i in range (8):
        D.append(0)

for addr in range (65536):
        n = addr
        for i in range (16):
                A[i] = n % 2
                n = n // 2

        C0 = A[0]
        C1 = A[1]
        C2 = A[2]
        C3 = A[3]
        C4 = A[4]
        C11 = A[5]
        C9 = A[6]
        C10 = A[7]
        nACCESS = A[8]
        nVBL = A[9]
        MODSEL = A[10]
        M1_25 = A[11]
        M2_5 = A[12]
        M5 = A[13]
        M10 = A[14]
        nHBL = A[15]

        nCSV = (~M10 & ~M5 & ~M2_5 & M1_25) | (M10 & M5 & ~M2_5 & ~nACCESS)
        GCLK = M10
        SHIFT = not((nHBL & M5 & M2_5 & ~M1_25 & ~MODSEL & nVBL) | (nHBL & M5 & M2_5 & ~M1_25 & MODSEL & nVBL & ~C0))
        LOADROM = M10 & M5 & ~M2_5 & M1_25
        nHVSYNC = not((~nHBL & nVBL & ~C3 & C2)
                        | (~nHBL & ~nVBL & C11 & ~C3 & C2)
                        | (~nHBL & ~nVBL & ~C10 & C9 & ~C11 & ~C3 & C2)
                        | (~nHBL & ~nVBL & C10 & ~C9 & ~C11 & ~C3 & C2)
                        | (nHBL & ~nVBL & C10 & C9 & ~C11))
        nLOADCT2 = not(~nHBL & C3 & C2 & C1 & C0)
        nLOAD = not(nHBL & M5 & M2_5 & ~M1_25 & nVBL)
        VCLK = (M10 & ~MODSEL) | (M10 & M5 & MODSEL)

        D[0] = nCSV
        D[1] = GCLK
        D[2] = SHIFT
        D[3] = LOADROM
        D[4] = nHVSYNC
        D[5] = nLOADCT2
        D[6] = nLOAD
        D[7] = VCLK

        data = 0
        for i in range (8):
                data = D[i] * 2**i + data
        data_out = data_out + bytes([data])

file_out.write(data_out)
file_out.close()
sys.exit (0)

---

[свернуть]

Цитата:

---

Сообщение от Xrust

Насколько я понимаю, один символ = 16 пикселей

---

Один символ в Корвете 8 в ширину на 16 в высоту, таблица 5 ТО.

Цитата:

---

Сообщение от TomaTLAB

Что то я запутался...

---

Так же заметил несоответствие прошивок ПЛМ D40 в текстовом тех. описании со страницы Сергея Ерохина и сканированном тех. описании в DJVU.
Более того у меня есть еще два варианта сканов ТО из разных источников - везде табличка прошивки ПЛМ D40 такая же, как и в DJVU.

Итого у нас имеются три версии прошивки (в архиве ниже переименовал по своему, чтобы не путаться):

1) Из текстового ТО от Сергея Ерохина (Сергею передал это ТО разработчик Корвета Николай Рой):

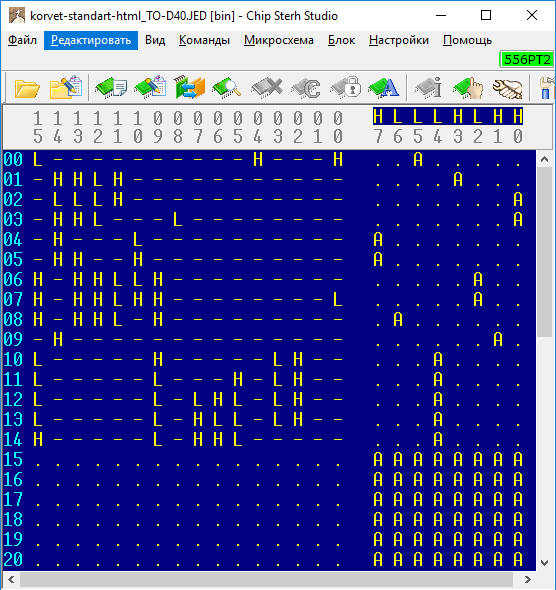

001-korvet-standart-html_TO-D40 = Video_D40.JED = techref.htm#tab5
Вложение 70843

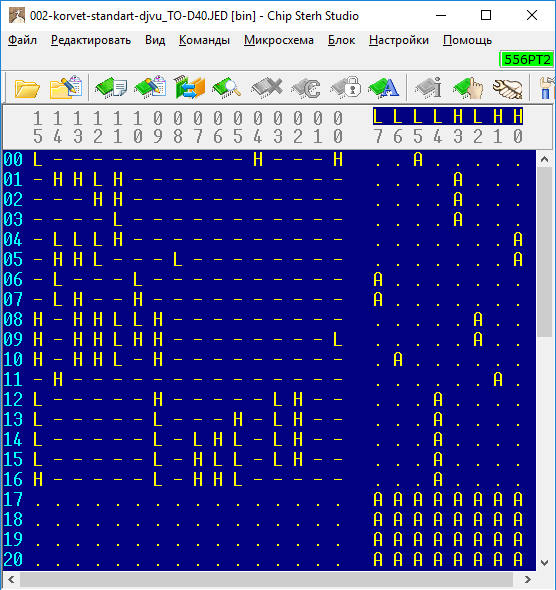

2) Из различных сканов ТО (набрал вручную в редакторе Sterh Chip Studio):

002-korvet-standart-djvu_TO-D40 = Korvet_TO.djvu
Вложение 70844

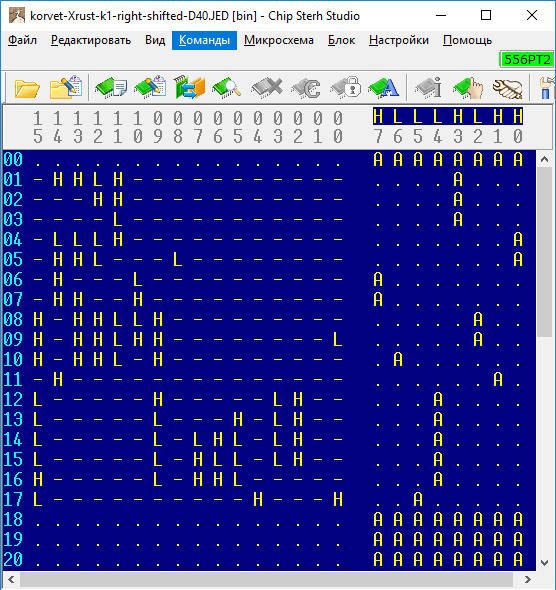

3) Прошивка со сдвинутым вправо рядом символов c первого Корвета Xrust:

003-korvet-Xrust-k1-right-shifted-D40 = d40-x.JED = plmD40_1.BIN
Вложение 70845

Архив со всеми тремя прошивками можно скачать отсюда: Вложение 70851

Соответсвие обозначений в таблицах:

Код:

---

djvu_TO - html_TO, Sterh
      0 - L
      H - -
      1 - H

---

Если попытаться сконвертировать все прошивки из JeDec (*.jed) в BIN с помощью утилиты jedutil из состава MAME, то вторая и третья отлично конвертируются в обе стороны, а вот первая выдает ошибку Fatal error: Bad transmission checksum.

Из всего вышеописанного можно сделать вывод, что первая прошивка из текстового html-описания скорее всего битая, где-то в ней есть ошибки. Эталонной скорее всего нужно считать вторую, т.к. именно она встречается во многих других источниках бумажной документации.

Ну или у кого есть возможность, считайте на Стерхе в режиме 556РТ2 D40 у стандартного Корвета, тогда будет ясно уже железобетонно.

Если считать в режиме 27512, скорее всего получится тот же plmD40_2.bin - второй Корвет у Xrust практически обычный, за исключением тонких шрифтов, которые пока непонятно чем вызваны (выяснилось, что за них не отвечает D40)

Цитата:

---

Сообщение от Xrust

Serebriakov, сегодня выяснил, что "тонкий шрифт" не зависит от D40.

---

Какой кварц установлен в машине, где тонкий шрифт ? возможно, если кварц на более высокую частоту, то будет такой эффект ИМХО.

Цитата:

---

Сообщение от Serebriakov

3) Прошивка со сдвинутым вправо рядом символов c первого Корвета Xrust:

---

Строго рекомендую забыть про нее, тк она криво исполнена. Вместо нее использовать из этого сообщения. Там ССИ(Hsync) в поряде, других отличий от заводской нет и картинка так же отображается без проблем справа !
