Клавиатуры

XT\AT\PS/2 Клавиатура на базе MCS-51 (at89c2051) 85 кнопок, размер 350х120мм.

https://sun9-80.vkuserphoto.ru/impg/...dfb&type=album

Схема
https://sun9-43.vkuserphoto.ru/impg/...ed0&type=album

Ссылка на гербер: https://disk.yandex.ru/d/JQaQuL7PP_jZ8Q
Ссылка на прошивку: нет

Аппаратный контролёр матричной клавиатуры 100\102 кнопки.

https://sun9-18.vkuserphoto.ru/impg/...958&type=album

Ещё одна маленькая клавиатурка аппаратная.

https://sun9-21.vkuserphoto.ru/impg/...8e4&type=album

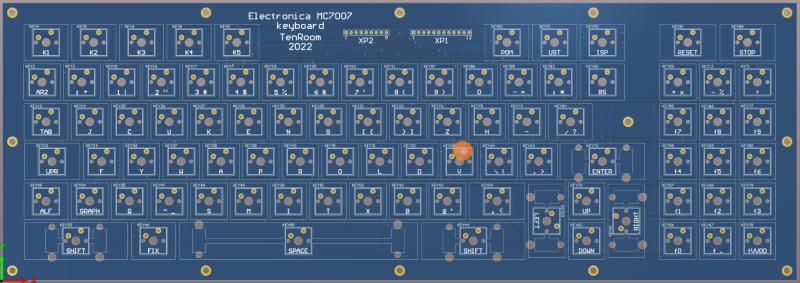

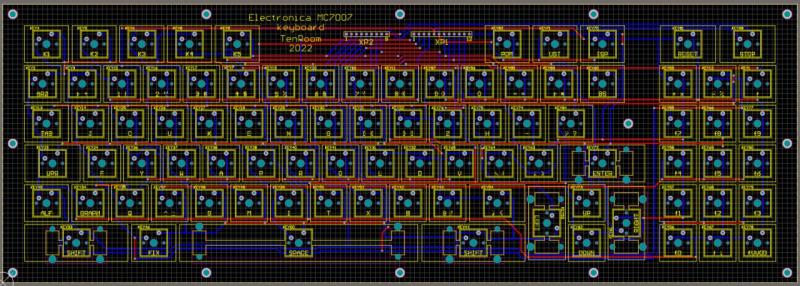

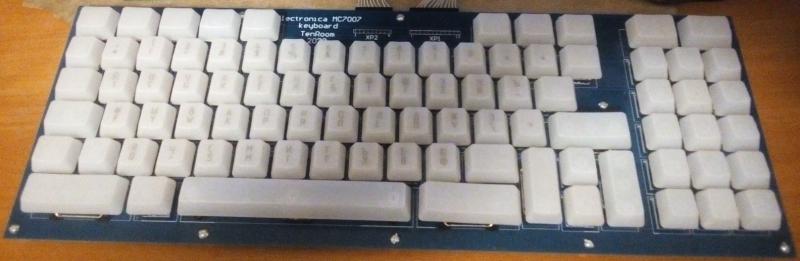

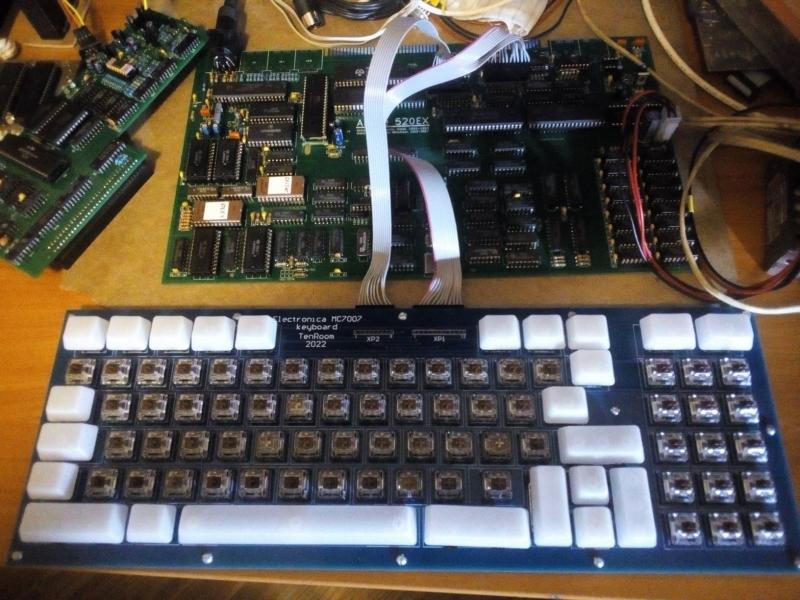

Реплика клавиатуры МС7007. Реплика по размерам и крепежу не является полной. Распиновка разъёмов соответствует оригиналу. Размер 400мм х 140мм. Использовал с компьютерами "Aleste-520" и "Орион-128". Дорожки к кнопкам подведены снизу - если нужно перерезать дорожки, не нужно выпаивать кнопки.

Гербер: пишите в личку

Схема и чертёж платы: с герберами

Фотографии:

Вложение 81945

Вложение 81941 Вложение 81934 Вложение 81935

МС7007 под корпус УКНЦ

https://sun9-17.vkuserphoto.ru/impg/...c3a&type=album
https://sun9-4.vkuserphoto.ru/impg/p...6a1&type=album

МС7007к "КВОРУМ" под корпус кворума\магика
https://sun9-71.vkuserphoto.ru/impg/...0a8&type=album

МС7007к "КВОРУМ\МАГИК" минимального размера
https://sun9-68.vkuserphoto.ru/impg/...96e&type=album

МС7007к "КВОРУМ\МАГИК" без нум пада
https://sun9-73.vkuserphoto.ru/impg/...b4e&type=album

МС7007к "КВОРУМ\МАГИК" 40 кнопок для экстремалов!
https://sun9-68.vkuserphoto.ru/impg/...bc5&type=album

- - - Добавлено - - -

Гереберы по запросу.

Попалась клавиатура от мк88.05 и добавив 1 мс можно получить XT\AT\PS/2 клавиатуру изменив чуть прошивку и назначение нескольких кнопок.

Схема для ознакомления.
https://sun9-17.vkuserphoto.ru/impg/...b67&type=album

- - - Добавлено - - -

Ссылка на схему в пдф картинку малость коверкает видно не очень https://disk.yandex.ru/i/if36nIELXF4-Vw

теперь есть возможность изготавливать кнопки из толстого пбт пластика со световодами

https://sun9-63.vkuserphoto.ru/impg/...fa7&type=album

А вот и чудовище в 128 кнопок! 3 варианта контролёров 1 аппаратный, 2 at89c2051, 3 atmega 328p или совместимая ардуинка, размер 140х475мм, можно использовать как для 8 бит пк с аппаратным вариантом контролёра так и как ps\2 или xt клавиатуру с др контролёрами, прошивка ps\2 и xt в процессе разработки, платы в дороге.

https://sun9-38.vkuserphoto.ru/s/v1/...m=bu&cs=1377x0

- - - Добавлено - - -

Кнопки cherry образные как лоу профиль так и обычные!

Ревизия без НУМ ПАДА, 3 варианта контролёров 1 аппаратный, 2 at89c2051, 3 atmega 328p или совместимая ардуинка, размер 145х351мм, можно использовать как для 8 бит пк с аппаратным вариантом контролёра так и как ps\2 или xt клавиатуру с др контролёрами.

https://sun9-80.vkuserphoto.ru/s/v1/...m=bu&cs=1383x0

XT образная версия на всё тех же элементах

https://sun9-37.vkuserphoto.ru/s/v1/...m=bu&cs=1382x0
