pikerman
Это Запорожский "ПРИОР" от ЧП "ПроКуб" там расширение клавы было на РТ5
Вид для печати
pikerman
Это Запорожский "ПРИОР" от ЧП "ПроКуб" там расширение клавы было на РТ5
Есть схема которую когда-то сам собирал, кто встречал такую? Перерисовал с потрепанного бумажного варианта с кучей почеркушек, так что могут быть ошибки.
http://i11.pixs.ru/storage/3/3/6/Sxe...9_17591336.gif
Ничего не могу найти по этому клону,может у вас есть что-нибудь по нему?Цитата:
Сообщение от tank-uk
к сожалению нет, и конторы этой уже нет не у кого попроситьЦитата:
Сообщение от pikerman
нашел схему второй ревизии на ХМ1, но без монтажки и нет прошивки РТ5
и еще нашел схему и монтажку контроллера ФДД их производства
на днях отсканю и выложу
отсканировал, плотность 2400, размеры файлов большие, в архиве те же сканы
https://yadi.sk/d/PLPmGsJDhECGS
Помогите опознать клон ZX Spectrum, желательно и схему к нему. Похож на "Мастер" но есть некоторое несовпадение. Хочу заменить транзисторы, там видимо не те впаяли, предполагаю что там должны стаять: КТ3102ЕМ, без схемы отремонтировать никак.
Скрытый текст
Тут такой же обсуждают
http://zx-pk.ru/showthread.php?p=211076#post211076
А тут обсуждение подключения
http://zx-pk.ru/showthread.php?t=246...8-%CC%C8%CD%C8

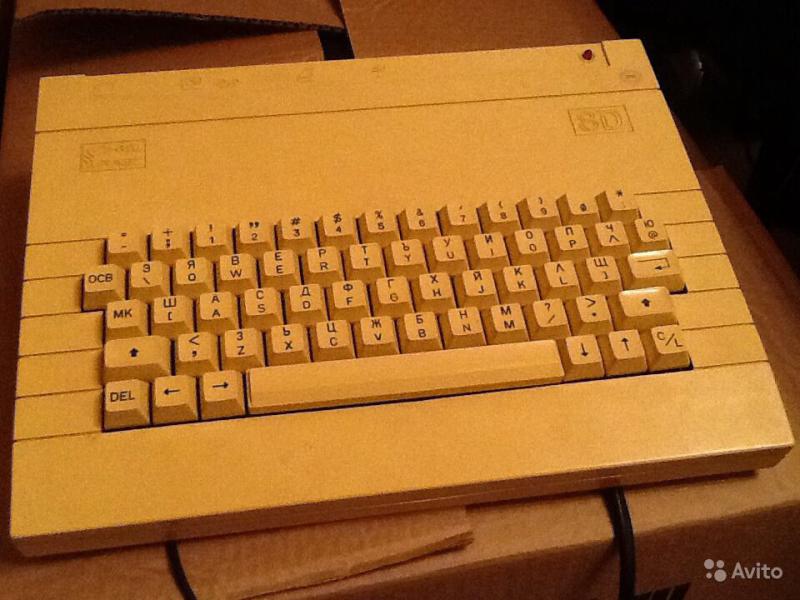

Кто может слышал про спектрум производимый НПК "Оптический диск"?
Здравствуйте, форумчане!
Помогите опознать плату клона Spectrum
Куплена в начале 90-х.
Фото:
http://s017.radikal.ru/i437/1508/20/5f82843d18fc.jpg
http://s52.radikal.ru/i138/1508/e7/f80c3b2515d5.jpg
В высоком разрешении:
http://s017.radikal.ru/i441/1508/5a/bd1005faa151.jpg
http://s019.radikal.ru/i620/1508/a7/311cc8085c7d.jpg
Очень похоже на Балтик48.
Хотя не он.
И на Москву - тоже не сильно смахивает
http://i230.photobucket.com/albums/e...n/IMGA0493.jpg
OldAlex, на ПЛМ Автоматику похоже.
creator, Спасибо! Теперь буду искать схему.
http://s1.sendimage.me/MqAOxyoG_thumb.jpegЦитата:
Сообщение от OldAlex
ram_scan, спасибо за схему! Так надеялся что в ней нет К556РТ1 но увы :v2_dizzy_tired2:
Там еще и 155РЕ3. Прошивки если нужно - есть.Цитата:
Сообщение от OldAlex
Кстати готов у вас приобрести пустую плату, если вы ее собирать не будете. В целях оCADивания и последующего размножения.
Продолжаю поиски названия/схемы/монтажной схемы или просто хотя бы качественной фотографии с установленными деталями данной платы:
http://hsto.org/files/5b6/19f/89f/5b...326482e692.JPG
БОЛЬШАЯ ФОТОГРАФИЯ
Хочется собрать, ULA есть, проц есть, память есть, россыпь найдем.... Хотя-бы пока без FDD (как я понимаю, FDD-контроллер здесь же на плате предусмотрен). Если вдруг кто не зареган на форуме, то мыльните в почту tronix286 сoбaчгa rambler точка ру.
PS: Как подсказал piroxilin "Этот спек продавали конструктором и готовым в журнале 'радио'." Журналы радио пробовал гуглить оглавления - не нашел :( Так-же немного напоминает "Мастер", но не он.
А где фото обратной стороны, раз это не мастер.
Пока только в таком разрешении (плата не под рукой):
http://hsto.org/files/f6a/f1b/e7a/f6...8ca9a34eb5.JPG
Вот NewArt показывал очень похожий клон (верхнее сообщение): http://zx-pk.ru/showthread.php?t=255&page=96 , но все-таки платы различаются... И мастер похож, но различия большие. Вот фотка платы мастера: http://sblive.narod.ru/ZX-Spectrum/M...utElements.jpg
Хотелось самому: цпу, рассыпуха есть проблем только с 556 чем шить их не знаюЦитата:
Сообщение от ram_scan
У кого-то из форумчан в москве Стерх был. Пошерстите в разделе "память", там в программаторах обжевывали этот вопрос. Или в MSX-ном разделе ли кто-то светился, когда там за Sunrise IDE разговор шел, в реплике тоже 556РТ1/РТ2.Цитата:
Сообщение от OldAlex
Так то зашить и я могу, но с почтой связываться желания нет никакого. Разве что добровольца найдете который "передаст" ;)
у Пересторонина точно стерх есть
:-)Цитата:
Сообщение от ram_scan
---------- Post added at 15:33 ---------- Previous post was at 15:00 ----------
Спасибо! За прошивками точно к Вам обращусь. Нашёл Xeltek SuperPro 3000U он судя по описанию шьёт PLS100 - 556РТ1 его аналог. Попробую :)Цитата:
Сообщение от ram_scan
у меня есть Стерх, который умеет шить 556РТ1,556РТ2. Сами микросхемы тоже есть, но надо искать. Если нужно - обращайтесь, я территориально в ЮАО нахожусь.
Спасибо. Сам помучаюсь... если не получится, конечно обращусь.Цитата:
Сообщение от mbojenov
Прошивки живые есть, поэтому если занадобится, обращайтесь. У меня две ПЛМ автоматики =) Кстати для 155РЕ3 существует две прошивки. Одну я брал с форума, вторую выдирал со своего экземпляра который в 91 году собирал (запаял ее по дурости тогда), они отличаются. Та что брал на форуме с правого края экрана на пиксель на бордюр заезжает. Хотя возможно если на 155 серии машинку собрать то с ней как раз будет все ровно.Цитата:
Сообщение от OldAlex
Что касается аналога - микросхема аналог функциональный и совадающий по распиновке, но может статься что отличается алгоритмом программирования (там исключительно замороченная процедура, я раз 10 прочел и то до конца не запомнил). Было бы очень интересно поставить такой эксперимент, чистая PLS100 на ебее стоит немеряных денег чтобы в стерх ее пихать, а вот наоборот стоит попробовать.
Здравствуйте, спаял на 1533, осталось пзушки зашить :-) прошу выслать прошивки для 556рт1 и 155ре3 буду пробовать. Вместо двух рф4 буду ставить одну 27256 (меньше не нашлось).
Что за модель спектрума при включении которого на экране появляется надпись:
(C) 1982 Sinclair XT.Rus IMB91
Держите. 155ре3 положил две разных. 155re3_1.re3 - сдернутая с моего экземпляра машины который я собирал еще в 91 году. 155re3_2.re3 взята с форума, но она страдает заезжанием пикселя на бордюр по правому краю экрана (видимо заточена под 155/555 серию, а у меня собрано на винегрете 555/1555/1533/1531).Цитата:
Сообщение от OldAlex
Вложение 53250
Вместо РТ1 лучше шейте РТ2, резисторные сборки не надо будет тогда запаивать.
Судя по году советская. А с каких это пор о модели компьютера можно судить по надписи на экране, а не о внешнем виде платы? Или будем искать экстрасенса, который именно так определяет?Цитата:
Сообщение от JeRrS
fifan, фото платы
Обычный ленинград 2
AHTuXPuCT, зато с интересной русифицированной прошивкой :)
чтобы перейти в него, нужно перейти в EXT.MODE, затем SYM.SHIFT и 6
Типа Pascal vs 1C ?
Прошу и мне помочь с опознанием Спектрума
Скрытый текст
аппарат живой, хочу понять куда паять звук и сделать вывод изображения через скарт
Новосибирский M2 (у вас М2, есть чуть отличающийся от него по разводке М3). Тема многажды подымалась на форуме.Цитата:
Сообщение от 1coba1
Принципиальной схемы от него нет, найти не удается, как и не удается найти на базе чего сделан. Похожу какая-то оригинальная разработка начала 90-х которая в радиваполюблятельство не пошла.
Звук выведен на видеовыход, или на магнитофон ли, не помню (спикера на борту нет, если на видео то должно быть семиштырьковое гнездо если верно помню). Если мне склероз не отшибло подключение для новосибирских машин стандартное (как на НЭТИ, ПЛМ Автоматике и новосибирском Ление, на химаке вроде тоже точно так-же).
У меня есть такая машина (но у меня первая была ПЛМ автоматика с неверно распаяными цветами поэтому я сдуру вместо того чтобы перепаять кабель перепаял разьемы на компах, поэтому за распиновку не скажу уверенно), через скарт подключается без проблем. Привязка черного сразу на борту у нее есть, длительность синхроимпульса нормальная, буржуйские телеки все что пробовал взлетают без проблем.
Вобщем 1,2 и 3 ноги - цвет (какой из них какой определить можно тыком), 2 и 4 - земля и синхра (какой какой определяется тестером).
Кстати в этой машинке насколько помню еще и как положено нет яркого черного.
Если в кабеле ничего не натутаете заработает сразу.
Доброго дня, а что вот это за плата? Как вижу, имеет контроллер на 580в55, но бывший хозяин не воспользовался. И ряд ру-5(ру-6) отсутствует.
http://i65.fastpic.ru/big/2015/0913/...d322b68ba0.png
Совсем недавно нашел на заброшках два спектрума, оба 1993 г.в, по всей видимости были изготовлены у нас в Ульяновске на приборостроительном.
фото плат
плата №1: проц КР1858ВМ1, пзу M5L27128K, озу КР565РУ5(6) x 8
плата №2: проц Т34ВМ1, пзу КМ573РФ8А, озу КР565РУ5Г x 8
jimled, "Краснодар". (Он у Вас в подписи есть).
kolbyte, Ленинград-2, Ленинград-1.
Благодарю! Подзабыл сам. Видимо ранее уже спрашивал. Начал ревизию делать, и не понял что держу в руках :)Цитата:
Сообщение от Mdesk
kolbyte, еще вариант вашей платы с кучей рф2. оказывается назывался электроника-кр05...http://www.музейкомпьютеров.рф/museu...calc.php?n=499 но по сути, как Mdesk выше написал, - Ленинград-1...
